Vlastnosti
| Verze | Elektrické napájení, jednotka elektrického napájení ve spínacím režimu, 12 V |
| Číslo objednávky | 2580240000 |

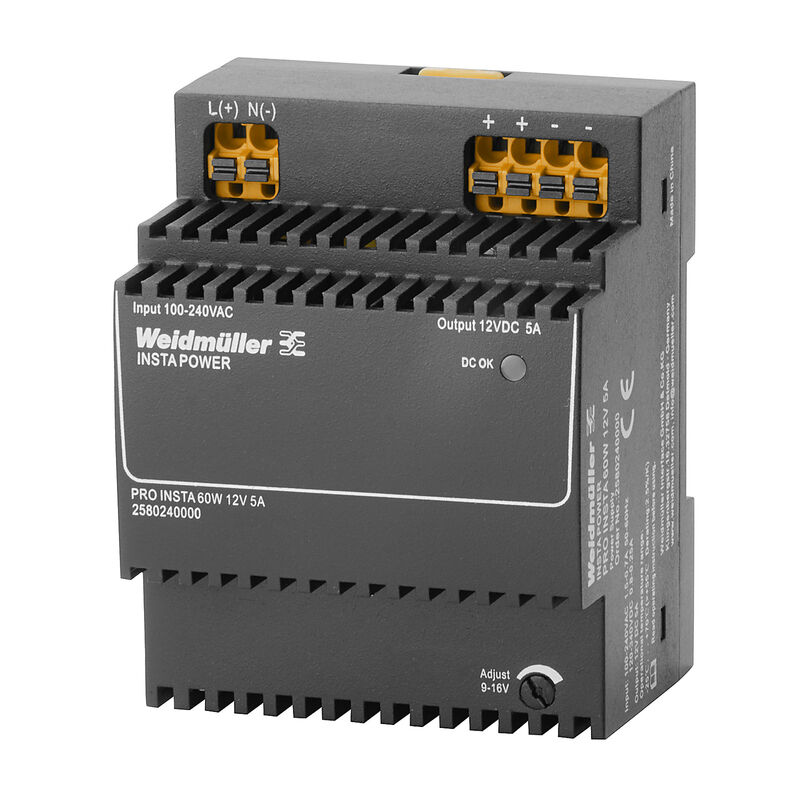

| Typ | PRO INSTA 60W 12V 5A |
| GTIN (EAN) | 4050118590975 |
| Množství | 1 ks |
| Hloubka | 60 mm |
| Hloubka (v palcích) | 2,362 inch |
| Výška | 90 mm |
| Výška (v palcích) | 3,543 inch |
| Šířka | 72 mm |
| Šířka (v palcích) | 2,835 inch |
| Čistá hmotnost | 258 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -25 °C...70 °C |
| Uvedení do provozu | ≥ -40 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| SCIP | d62541f7-8058-4336-b693-7303c8b40800 |
| Doporučená záložní pojistka |
2 A / DI, bezpečnostní pojistka 6 A, char. B, jistič 2–4 A, char. C, jistič |
| Frekvenční rozsah AC | 45…65 Hz |
| Jmenovitá spotřeba energie | 69,8 VA |
| Jmenovité vstupní napětí | 110...240 V AC / 120...340 V DC |
| Metoda připojení vodiče | Připojení PUSH IN s akčním členem |
| Pojistka vstupu (interní) | Ano |
| Připojovací systém | Připojení PUSH IN s akčním členem |
| Rozsah vstupního napětí AC | 85…264 V AC (snížení výkonu při 100 V AC) |
| Rozsah vstupního napětí DC | 95…370 V DC |
| Spotřeba proudu AC | 0.7 A @ 230 V AC / 1.5 A @ 100 V AC |
| Spotřeba proudu DC | 0.25 A @ 370 V DC / 0.8 A @ 120 V DC |
| Špičkový proud | max. 40 A |
| Doba náběhuu | ≤ 100 ms |
| Jmenovité výstupní napětí | 12 V DC ± 1 % |
| Jmenovitý stejnosměrný výstupní proud při UJmenovitý |
5 A @ 55 °C
3.75 A @ 70 °C |
| Jmenovitý výstupní proud pro Ujmen. | 5 A @ 55 °C |
| Kapacitní zátěž | Neomezené |
| Metoda připojení vodiče | Připojení PUSH IN s akčním členem |
| Připojovací systém | PUSH IN |
| Výstupní napětí, max. | 16 V |
| Výstupní napětí, min. | 9 V |
| Výstupní napětí, pozn. | (adjustable via potentiometer on front) |
| Výstupní proud, max. | 5 A |
| Výstupní výkon | 60 W |
| Zbytkové zvlnění, přerušující špičky | <50 mVss @ UNenn, Full Load |
| MTBF |
|
| Ochrana proti zpětnému napětí ze zátěže | 18…25 V DC |
| Ochrana před zkratem |
Ano
interní |
| Poloha při montáži, poznámka k instalaci | Horizontálně na DIN liště TS 35, horní a spodní rozestup 50 mm pro volný průtok vzduchu, 10 mm vzdálenost od sousedních aktivních podsestav s plným zatížením, 5 mm od pasivních podsestav, přímá montáž v řadě s 90% jmenovitým zatížením |
| Stupeň krytí | IP20 |
| Stupeň účinnosti | 86% |
| Verze skříně | Plastová, ochranná izolace |
| Ztráta výkonu, jmenovité zatížení | 8,4 W |
| Ztráta výkonu, volnoběh | 0,42 W |
| Hlukové emise v souladu s EN55032 | Třída B |
| Odolnost proti rázům IEC 60068-2-27 | 15 g ve všech směrech |
| Odolnost proti vibracím IEC 60068-2-6 | 2,3 g |
| Omezení harmonických proudů napětí v síti |
EN 61000-4-2 (ESD)/EN 61000-4-3 and EN 61000-4-8 (fields)/EN 61000-4-4 (burst)/EN 61000-4-5 (surge)/EN 61000-4-6 (conducted)/EN 61000-4-11 (dips)
EN 61000-4-11 (Dips) |
| Test odolnosti proti interferenci podle normy |
EN 61000-4-2 (ESD)/EN 61000-4-3 and EN 61000-4-8 (fields)/EN 61000-4-4 (burst)/EN 61000-4-5 (surge)/EN 61000-4-6 (conducted)/EN 61000-4-11 (dips)
EN 61000-4-11 (Dips) |
| Izolační napětí, vstup/výstup | 4 kV |
| Napětí izolace, výstup/uzemnění | 3,5 kV |
| Napětí izolace, výstup/uzemnění | 0,5 kV |
| Stupeň krytí | II |
| Závažnost znečištění | 2 |
| Bezpečnostní transformátory pro elektrické napájení ve spínaném režimu | Podle EN 61558-2-16 |
| Bezpečné, zvlášť nízké napětí |
SELV acc. to IEC 61010-1
PELV acc. to IEC 61010-2-201 |
| K použití s elektronickým vybavením | Podle normy EN50178 / VDE0160 |
| Ochrana proti nebezpečným šokovým proudům. | Acc. to VDE0106-101 |
| Ochranné oddělení / ochrana proti úrazu elektrickým proudem | VDE0100-410 / acc. to DIN57100-410 |
| Vybavení elektrického stroje | Podle normy EN 60204 |
| Počet svorek (vstup) | 2 (L,N) |
| Průřez drátového připojení, flexibilní (vstup), max. | 2,5 mm² |
| Průřez vodiče, AWG/kcmil (vstup), max. | 12 AWG |
| Průřez vodiče, AWG/kcmil (vstup), min. | 24 AWG |
| Průřez vodiče, flexibilní (vstup), min. | 0,25 mm² |
| Průřez vodiče, tuhý (vstup), max. | 2,5 mm² |
| Průřez vodiče, tuhý (vstup), min. | 0,25 mm² |
| Připojovací systém | Připojení PUSH IN s akčním členem |
| Počet svorek | 4 (++ / --) |
| Průřez vodiče, AWG/kcmil , max. | 12 AWG |
| Průřez vodiče, AWG/kcmil , min. | 24 AWG |
| Průřez vodiče, pružný , max. | 2,5 mm² |
| Průřez vodiče, pružný , min. | 0,25 mm² |
| Průřez vodiče, tuhý , max. | 2,5 mm² |
| Průřez vodiče, tuhý , min. | 0,25 mm² |
| Připojovací systém | PUSH IN |
| Zelená LED | Provozní napětí OK |
| Osvědčení/Certifikát/Prohlášení o shodě |
[PRO INSTA 60W_30W 5V EN 62368-1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306090)
[CSA UL508 UL 121201 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306092) [UL 61010 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306096) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86894) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_313928) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96340) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2580240000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2580240000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2580240000&norm=0) |
| Uživatelská dokumentace | [Operating instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_86625) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E258476 |
