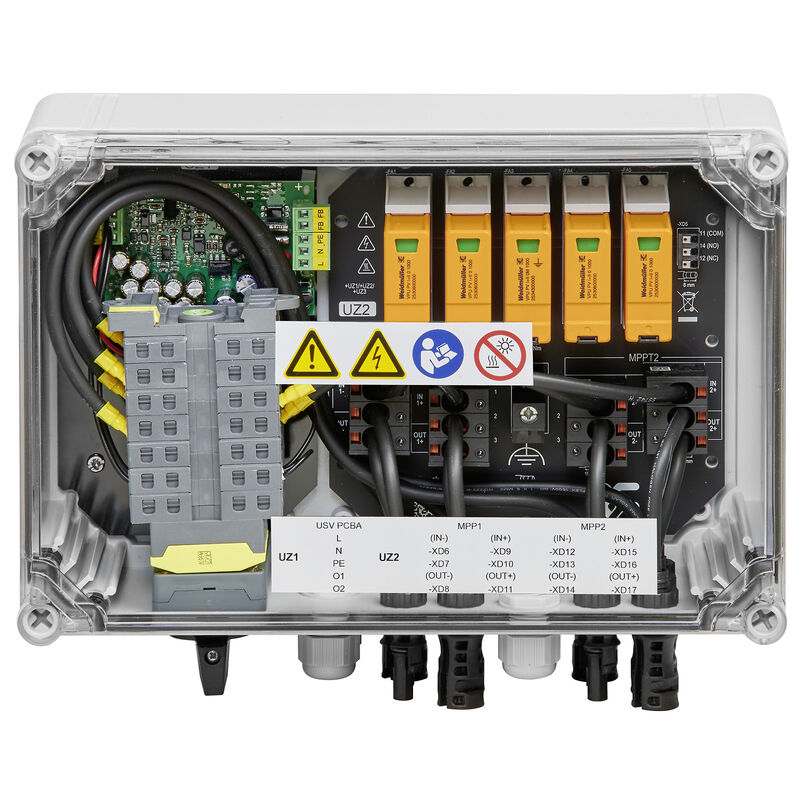

Фотоэлектрическое оборудование, Соединительная коробка, Пожарный коммутатор, PV Next, 1100 V, 2 MPP, 2 входа/1 выход для каждого MPP, Устройство защиты от перенапряжения I / II, Удаленный разъединитель, WM4C

№ продукта 8000114374
Загрузить спецификации Загрузка продуктов Инженерная поддержка
Аксессуары 13 Является принадлежностью 5 Запасные части 2 Связанные продукты 26
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Входит в комплект поставки Гарантия Электрические характеристики Enclosure Общие данные Входы Выходы Удаленный разъединитель Защита от перенапряжения, линия пост. тока Классификации Тендерные спецификации

Сертификаты

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Utförande
Фотоэлектрическое оборудование, Соединительная коробка, Пожарный коммутатор, PV Next, 1100 V, 2 MPP, 2 входа/1 выход для каждого MPP, Устройство защиты от перенапряжения I / II, Удаленный разъединитель, WM4C
Nr zam.
8000114374
Typ
PVC DC 2I 1O 2MPP RD SPD1R WM4 11
GTIN (EAN)
4099986766976
Förp.
1 Штука

Размеры и массы

Djup
132 mm
Byggdjup (tum)
5,197 inch
Höjd
238 mm
Высота (в дюймах)
9,37 inch
Bredd
300 mm
Ширина (в дюймах)
11,811 inch
Nettovikt
3 400 g

Температуры

Omgivningstemperatur
-20 °C…50 °C
Fuktighet
5...95 % без появления конденсата

Экологическое соответствие изделия

RoHS-kompatibilitetsstatus
Соответствует с исключением
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
bdab5698-6a20-4370-8e28-8810d882d01a

Входит в комплект поставки

Inklusive tillbehör
  • Артикул:
    Монтажная опора
  • Количество:
    4
  • Артикул:
    Уплотняющая заглушка
  • Количество:
    2

Гарантия

Tidsperiod
5 лет

Электрические характеристики

Märkspänning DC
1 100 V
Nominell likström per anslutning
  • Ток на линию, макс.:
    35 A
Nominell, kortvarig strömbeständighet
  • Номинальный ток:
    43,75 A
Ström per maxeffekt, max.
35 A

Enclosure

Anslutningstyp, sträng
Штекер WM4C
Isoleringsmaterial
Полиэстер, армированный стекловолокном, поликарбонат
Kapslingens fastsättning
Через монтажные лапы крепления
Monteringstyp
Крепежные кронштейны
Skyddsklass
II
Slagtålighet
IK08 по стандарту IEC 62208
IK10 по стандарту IEC 62262

Общие данные

Installationsplats
Защищенная область вне помещений (> 1 км от моря)
Normer
EN 61643-31
Skyddsklass
IP65

Входы

Funkcjonalne złącze uziomowe
  • Кабельный ввод:
    • Кол-во кабельных вводов:
      1
  • Подключение проводов:
    • Вид соединения:
      Пружинное соединение с исполнительным устройством
    • Гибкий, макс. H05(07) V-K:
      25 mm²
Fuses
Нет
Liczba punktów maksymalnej mocy (MPP)
2
Liczba wejść przewodów na MPP
≤ 2
Liczba wpustów kablowych
3
Maks. ilość wejść DC
для каждых 2 входов точки максимальной мощности, соединенных параллельно
Styk zewnętrzny ochronnika przeciwprzepięciowego
  • Кабельный ввод:
    • Кол-во кабельных вводов:
      1
  • Подключение проводов:
    • Вид соединения:
      Пружинное соединение с исполнительным устройством
    • Гибкий, макс. H05(07) V-K:
      1,5 mm²
    • с кабельным наконечником, DIN 46228, ч. 1, макс.:
      1,5 mm²
Typ bezpiecznika
нет ни вставки предохранителя, ни держателя предохранителя
Wejście DC + & -
  • Подключение проводов:
    • Вид соединения:
      Соединительный разъем WM4C
    • Совместимое кросс-соединение:
      EN 50618:2015
    • Сечение провода, мин.:
      4 mm²
    • Сечение провода, макс.:
      6 mm²
  • Кабельный ввод:
    • Кол-во кабельных вводов:
      4
Количество входов
4

Выходы

Maks. ilość wyjść DC
для каждого 1 выхода точки максимальной мощности
Wyjście DC + & -
  • Подключение проводов:
    • Вид соединения:
      Соединительный разъем WM4C
    • Совместимое кросс-соединение:
      TÜV 2 Pfg1169/08.07
    • Сечение провода, мин.:
      4 mm²
    • Сечение провода, макс.:
      6 mm²

Удаленный разъединитель

Automatisk återstängning efter spänningsfall
Да
Liczba cykli pracy
10000
Manöverspänning
100 V AC - 250 V AC 50/60Hz
Fjärrfrånskiljare hjälpkontakt
  • Кабельный ввод:
    • Кол-во кабельных вводов:
      1
  • Подключение проводов:
    • Вид соединения:
      Винтовые концевые соединители
    • Гибкий, макс. H05(07) V-K:
      1,5 mm²
    • с кабельным наконечником, DIN 46228, ч. 1, макс.:
      1,5 mm²
Управляющий контакт удаленного разъединителя
  • Кабельный ввод:
    • Кол-во кабельных вводов:
      1
  • Подключение проводов:
    • Вид соединения:
      Винтовые концевые соединители
    • Гибкий, макс. H05(07) V-K:
      1,5 mm²
    • с кабельным наконечником, DIN 46228, ч. 1, макс.:
      1,5 mm²
Typ av strömkretsfrånkoppling
Размыкание под напряжением
Время выключения
<3 s
Время включения
<15 s when the control unit was completely discharged
Switches strömförbrukning
  • Тип коммутатора:
    Пожарный переключатель
  • Потребление тока, примечание:
    Пиковый ток возникает лишь на короткое время, когда конденсаторы пожарного переключателя ранее были полностью разряжены.
  • Пик потребления тока:
    300 mA
  • Непрерывное потребление тока:
    30 mA
Liczba cykli wyłączania przy prądzie znamionowym
300
Växla frånskiljarens körning
Удаленный разъединитель в корпусе,
Växla frånskiljarens kapacitet
DC-PV1
IEC 60947-3

Защита от перенапряжения, линия пост. тока

Avledningsström In (8/20 µs)
20 кА
Avledningsström, max. (8/20 µs)
40 kA
Blixttestström Iimp (10/350 µs)
6.25 kA
Energiförbrukning i standbyläge PC
< 0,2 Вт
Kortslutning ström ISCPV
11 000 A
Kravklass
Тип I/II
Max. kontinuerlig driftspänning DC UCPV-modus +/- , -/PE , +/PE
1 100 V
Normer
EN 61643-31
PV-anläggningens spänning, max. Ucpv
1 100 V
Skyddsnivå Up (+/- , -/PE , +/PE)
≤ 3.8 kV
Skyddsnivå Up (+/-)
≤ 3.8 kV
Skyddsnivå Up (+/PE)
≤ 3.8 kV
Skyddsnivå Up (-/PE)
≤ 3.8 kV
Total avledningsström Itotalt (10/350µs)
12,5 kA
Total avledningsström Itotalt (8/20µs)
50 kA
Överspänningsskydd, DC-sida
1000 В, тип I + II

Классификации

ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92

Тендерные спецификации

Подробная спецификация

Combiner box for inverters with Fireman switch and surge protection for the connection to 2 MPP tracker.
Suitable for remote disconnection of the DC side by the fire department according to VDE-AR-E2100-712.
Max. string voltage Uoc: 1100 VDC

Integrated surge protection with class I+II combined arresters with signal contact.
Suitable for protection against overvoltages in a photovoltaic system according to DIN CLC/TS 51643-32.

MPP1:
2 inputs, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
1 output, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063

MPP2:
identical to MPP1

DC fireman switch:
Switching off by undervoltage tripping.
Switching off by reaching a temperature of ≥ 100 °C in the housing.
Automatic reconnection after the control voltage (230 V AC) is applied again.
With signal contact.

Connection of the fireman switch control line 230 VAC via M16 cable glands (Clamping range 5-10 mmØ) max. conductor cross-section: 1.5 mm².
Connection of the signal contact 24 VDC (max. 300 mA) via M16 cable glands (Clamping range 5-10 mmØ) max. conductor cross-section: 1.5 mm².
Protection class: IP65.
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 238x300x132 mm.

Approval according to low voltage switchgear IEC 61439-1 and EN 61439-2
