Vlastnosti
| Verze | Měřicí převodník, každá Rogowského cívka, 100…5000 A, Výstup : 0…1 A AC |
| Číslo objednávky | 2593400000 |
| Typ | RCMC-5000-1A-P |
| GTIN (EAN) | 4050118647822 |
| Množství | 1 ks |

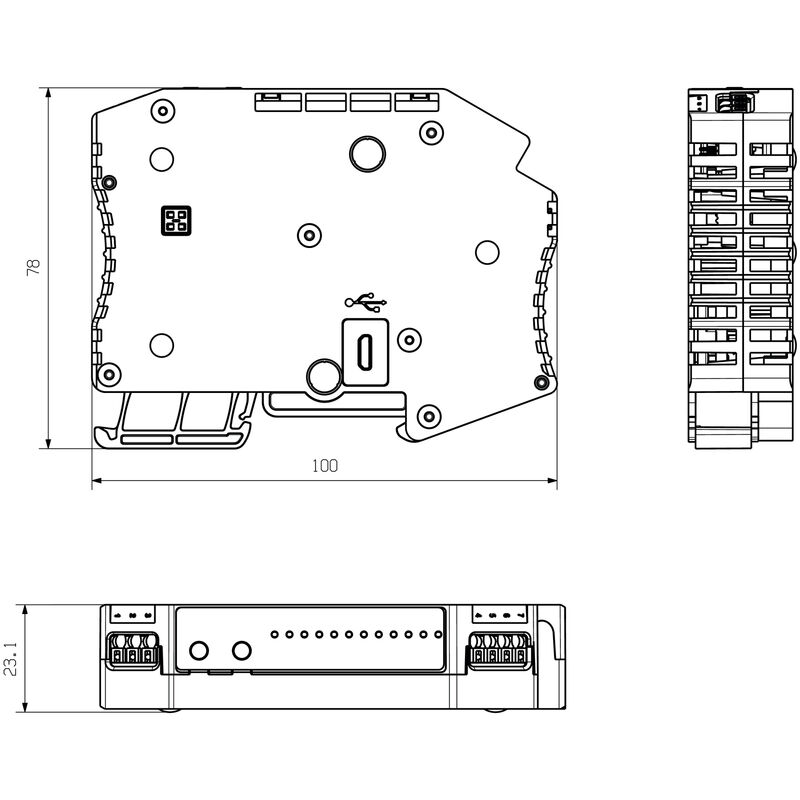

| Hloubka | 78 mm |
| Hloubka (v palcích) | 3,071 inch |
| Výška | 100 mm |
| Výška (v palcích) | 3,937 inch |
| Šířka | 23,1 mm |
| Šířka (v palcích) | 0,909 inch |
| Čistá hmotnost | 100 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -25 °C...65 °C |
| Vlhkost | 5...95 %, bez kondenzace |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Typ vodiče | Pouze izolovaný vodič |
| Místo instalace | Vnitřní použití |
| Frekvenční pásmo | 50...60 Hz |
| Primární proud | 5 000 A |
| Sekundární napětí | 22,5 mV (@ 50Hz Iprimary = 1 kA) |
| Stupeň krytí | IP20 |
| Input signal | každá cívka Weidmüller Rogowski RCMA-B22-D... |
| Proud impedance zátěže | ≤ 1,5 Ω |
| Výstupní proud | 0…1 A AC |
| Galvanické oddělení | mezi vstupem / výstupem / zdrojem |

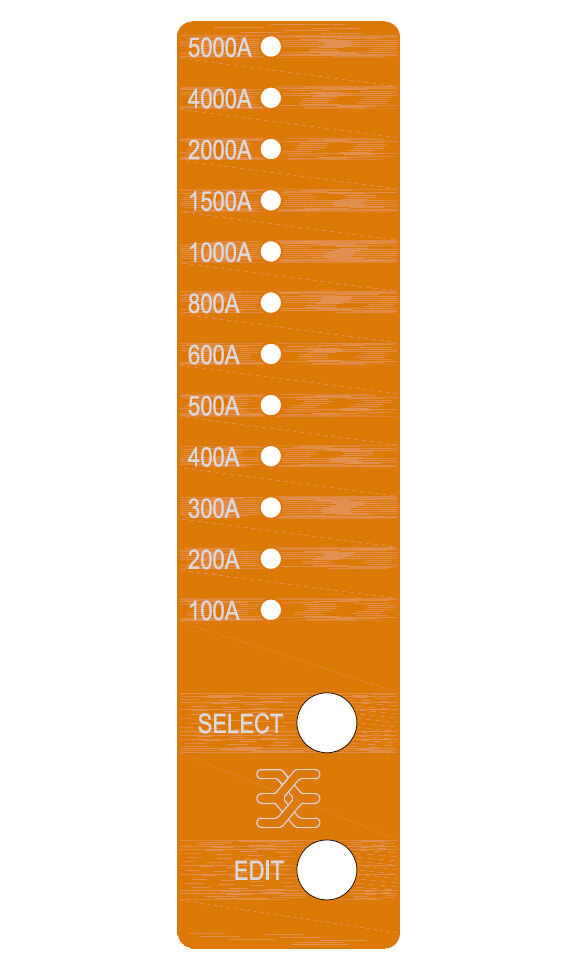

| Konfigurace | Klíče a LED displej |
| Linearita | ± 0,1 % typ. |
| Napájecí napětí | 24 V DC ± 25 % |
| Přesnost | <0,5 % rozsahu měření |
| Spotřeba proudu | 100 mA @24V |
| Standardně |
EN 61000-6-2, 3
EN 61010-1: 2010 EN 61010-2-030:2010 EN 61326-1: 2013 EN 61000-6-2:2005 EN 61000-6-3:2007 |
| Stupeň krytí | IP20 |
| Teplotní součinitel | ≤ 0,015 % / °C |
| Galvanické oddělení | mezi vstupem / výstupem / zdrojem |
| Izolační napětí | 1,5 kV AC 1 min. |
| Normy EMC |
UL 61010-1
EN 61326-1:2013 |
| Standardně |
EN 61000-6-2, 3
EN 61010-1: 2010 EN 61010-2-030:2010 EN 61326-1: 2013 EN 61000-6-2:2005 EN 61000-6-3:2007 |
| Závažnost znečištění | 2 |
| Informace o produktu |

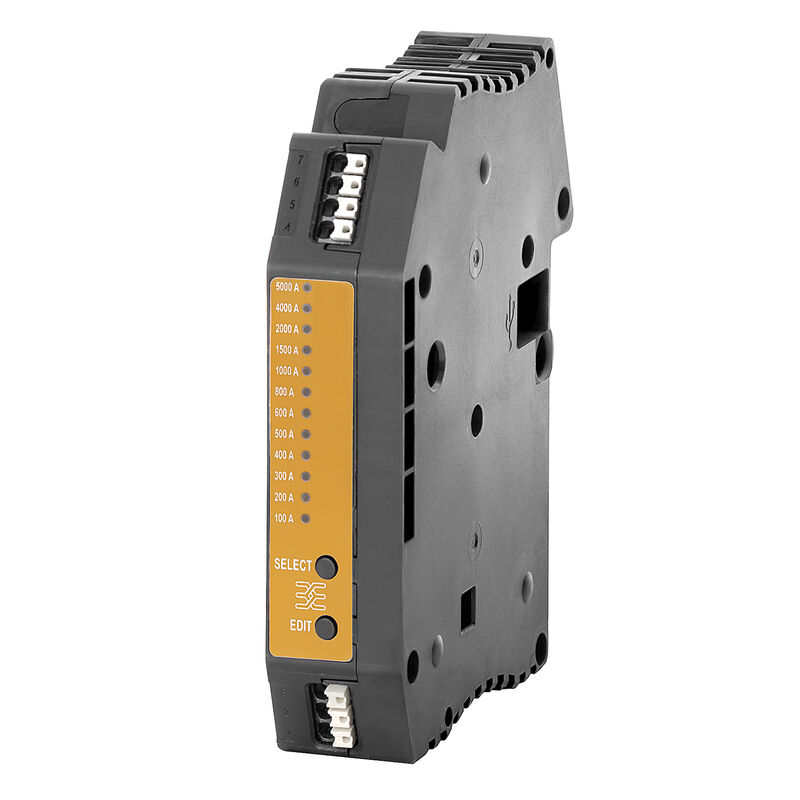

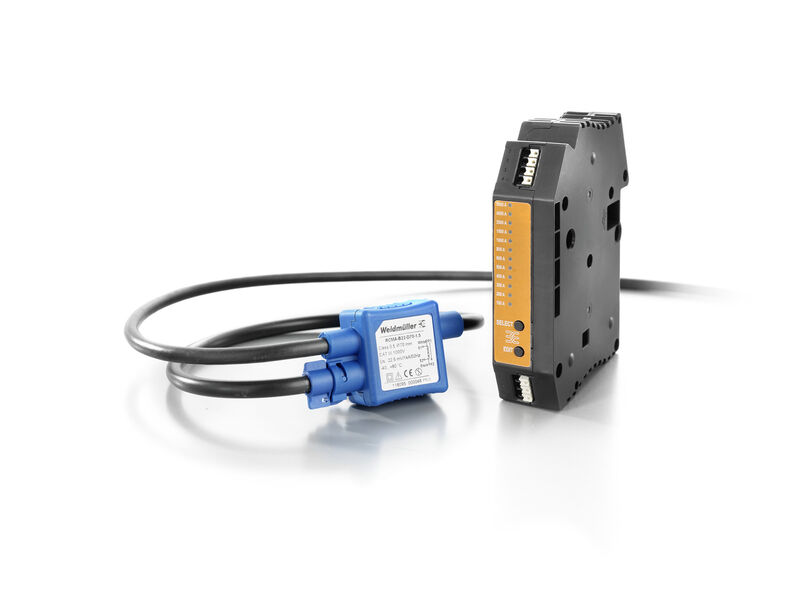

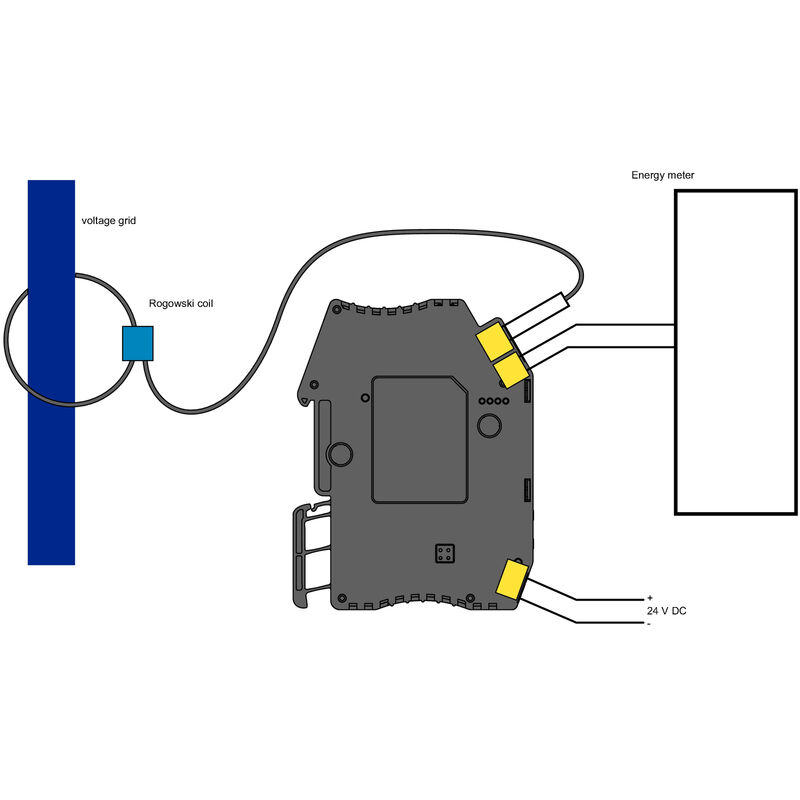

Měřicí převodník RCMC-5000-XX je určen pro elektronické měření střídavého proudu. Měřicí převodník RCMC-5000-XX lze používat pouze společně s Rogowského cívkou Weidmüller RCMA-B22-DXX. Popis funkce Měřicí převodník RCMC-5000-XX převádí signál z Rogowského cívky na analogový výstupní signál s vysokou fázovou věrností. Zařízení se konfiguruje pomocí dvou předních tlačítek. LED diody zobrazují provozní a konfigurační stav. Vlastnosti
|
| Osvědčení/Certifikát/Prohlášení o shodě | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_90711) |
| Uživatelská dokumentace |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_87867)
[Application Note for cabinet installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_310235) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9.1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| ECLASS 14.0 | 27-21-01-23 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E469563 |
