SAIL-7/8W7/8W-5-1.5U
SAIL-7/8W7/8W-5-1.5U
Disegno quotato
Male, angled
SAIL-7/8W7/8W-5-1.5U
Disegno quotato
Angled socket
SAIL-7/8W7/8W-5-1.5U
Schema dei poli
Male
SAIL-7/8W7/8W-5-1.5U
Schema dei poli
Female
SAIL-7/8W7/8W-5-1.5U

SAIL-7/8W7/8W-5-1.5U

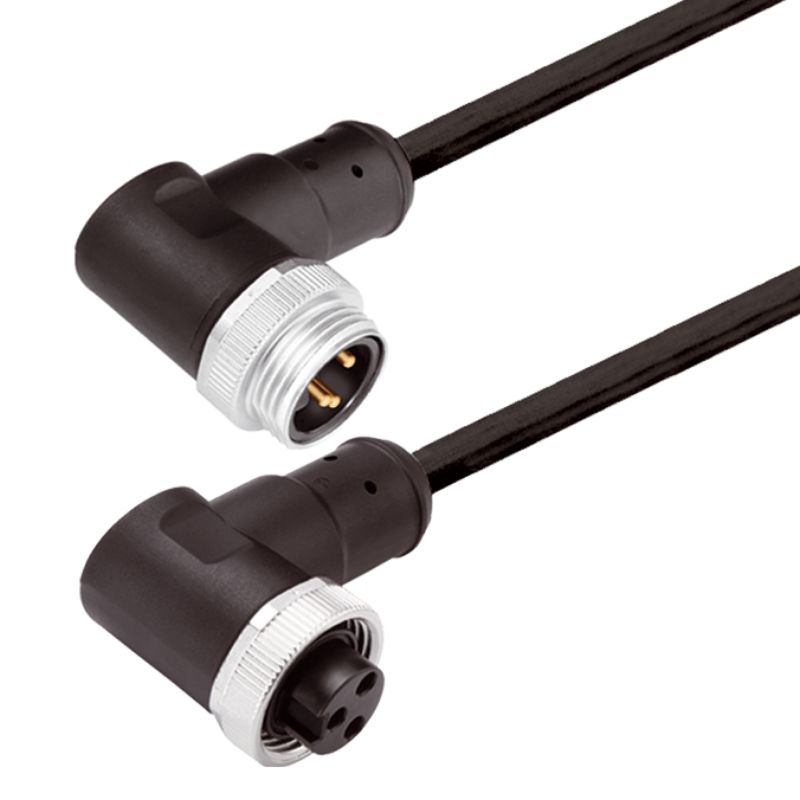

Cavo per sensori e attuatori, 7/8", Numero di poli : 5 (4 + PE), 1.5 m, perno, 90° - presa 90°, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No

N. articolo 2519460150
Download foglio dati Supporto ingegneristico
Prodotti correlati 7
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici del cavo Dati tecnici generali Proprietà elettriche Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
Cavo per sensori e attuatori, 7/8", Numero di poli : 5 (4 + PE), 1.5 m, perno, 90° - presa 90°, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No
N. d’ordine
2519460150
Tipo
SAIL-7/8W7/8W-5-1.5U
GTIN (EAN)
4050118533651
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
120 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Dati tecnici del cavo

Cable length
1,5 m
Campo delle temperature, posa fissa
-50...80 °C
Campo delle temperature, posa mobile
-20...80 °C
Codifica a colori
marrone
bianco
blu
Nero
Verde/giallo
Configurable cable length
No
Diametro esterno
8.7 mm ± 0.2 mm
Guaina secondo UL AWM Style
20234 (80 °C / 1000 V)
Halogen
No
Insulation
TPM
Irradiazione con legami trasversali
No
Mantelmaterial
PUR
Numero di poli
5 (4 + PE)
PE function
Sì
promień zgięcia min., ruchomy
7,5 x diametro cavo
Resistente alle perle di saldatura
No
Resistenza alla torsione
0 °/m
Resistenza alle scintille di saldatura
No
Sheathing colour
nero
Suitable for cable carriers
Sì
Érkeresztmetszet
1,5 mm²
Циклы сгиба
5 Mio
차폐
No

Dati tecnici generali

Campo di temperatura custodia
-40 … +85 ° C
Cicli di inserimento
≥ 100
Codifica
nessuno
Coppia di serraggio
7/8": 1.5 Nm
Corrente nominale
9 A
Filettatura del collegamento
7/8"
Grado di lordura
3
Grado di protezione
IP68
se avvitato
LED
No
Materiale anello filettato
Pressofusione di zinco
Materiale base della custodia
PUR
Materiale dei contatti
CuZn
ponticellato
No
Resistenza d'isolamento
108 Ω
Superficie dei contatti
Au (oro)
Tensione di dimensionamento (UL)
600 V
Tensione di impulso nominale
2.500 V
Tensione nominale
300 V
Versione
perno, 90° - presa 90°

Proprietà elettriche

Resistenza d'isolamento
108 Ω
Tensione nominale
300 V

Connettore maschio sx

Spina di collegamento a sinistra
IP68, Contatto maschio, Angolato a 90°, Plastica, non schermate

Connettore maschio dx

Spina di collegamento a destra
IP68, Contatto femmina, Angolato a 90°, Plastica, non schermate

Classificazioni

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
