SAIL-M12GM8W-4-1.0U
SAIL-M12GM8W-4-1.0U
Rozměrový výkres
Male, straight
SAIL-M12GM8W-4-1.0U
Rozměrový výkres
Angled socket
SAIL-M12GM8W-4-1.0U
Schéma pólů
Pin
SAIL-M12GM8W-4-1.0U
Schéma pólů
Socket
SAIL-M12GM8W-4-1.0U
Schéma připojení

SAIL-M12GM8W-4-1.0U

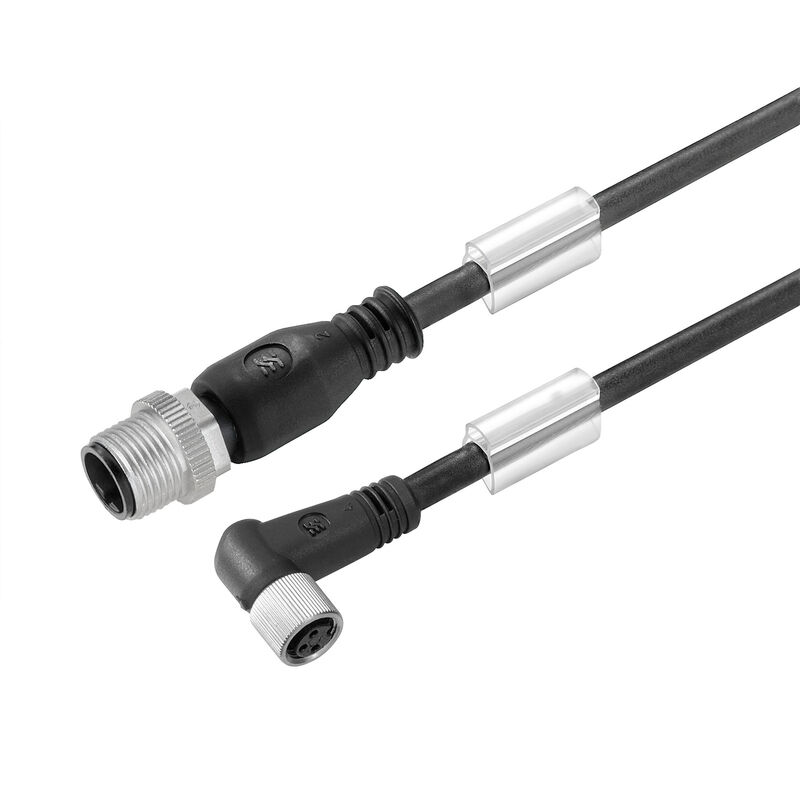

Vedení senzoru/aktoru, Přípojka, M12 / M8, Počet pólů : 4, 1 m, pin, rovný – patice 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 9456670100
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 7 Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Versión
Vedení senzoru/aktoru, Přípojka, M12 / M8, Počet pólů : 4, 1 m, pin, rovný – patice 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
주문 번호
9456670100
Type
SAIL-M12GM8W-4-1.0U
GTIN (EAN)
4050118421439
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
45 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Barva opláštění
černá
Bez LABS
Ano
Ciclos de plegado a torsión
> 5 Mio.
Colour coding
hnědá
bílá
modrá
černá
Cykly ohybu
12 mil.
Diámetro exterior
4.4 mm ± 0.2 mm
Délka kabelu
1 m
Gama de temperatura, fija
-40...80 °C
Gama de temperatura, móvil
-25...80 °C
Halogen
Ne
Hydrolýza a odolnost proti mikrobům
Ano
Irradiation crosslinked
Ne
Izolace
PP
Konfigurovatelná délka kabelu
Ne
Longitud de torsión
1 m
Materiál pláště
PUR
Número de polos
4
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Odolnost vůči olejům
v souladu s IEC 60811:404
Poloměr ohybu, min., pohyblivý
10 x průměr kabelu
Poloměr ohybu, min., stacionární
5x průměr kabelu
Průřez jádra
0,25 mm²
Resistencia a la torsión
360 °/m
Resistente a las salpicaduras de soldadura
Ne
Rychlost
5 m/s
Stíněný
Ne
Vhodné pro nosiče kabelů
Ano
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Welding spark resistance
Ne
Zrychlení
5 m/s²
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)

Všeobecné technické údaje

Contact surface
Pozlacené
Cykly zapojování
≥ 100
Insulation resistance
108 Ω
Kapslingsmaterial
PUR
LED
Ne
Materiál kroužku se závitem
Mosaz poniklovaná
Tlakově litý zinek
Nominal current
4 A
Nominal voltage
30 V
propojeno můstkem
Ne
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP69
IP65
IP66
Závažnost znečištění
3
Ścieżka połączenia
M12 / M8
Исполнение
pin, rovný – patice 90°

Elektrické vlastnosti

Resistencia del aislamiento
108 Ω
Tensión nominal
30 V

Obecné standardy

Standardní konektor
IEC 61076-2-101
IEC 61076-2-104

Standardy

Standardní konektor
IEC 61076-2-101
IEC 61076-2-104

Konektor, vlevo

Zástrčka vlevo
M12, A-kódování, IP69, Kontakt samec, přímý, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
M8, IP69, Kontakt samice, S úhlem 90°, Plast, LED, nestíněné

Obrázky produktů

Název ilustrace 08
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
