SAIL-M12GM8W-4-2.0U
SAIL-M12GM8W-4-2.0U
Rozměrový výkres
Male, straight
SAIL-M12GM8W-4-2.0U
Rozměrový výkres
Angled socket
SAIL-M12GM8W-4-2.0U
Schéma pólů
Pin
SAIL-M12GM8W-4-2.0U
Schéma pólů
Socket
SAIL-M12GM8W-4-2.0U
Schéma připojení

SAIL-M12GM8W-4-2.0U

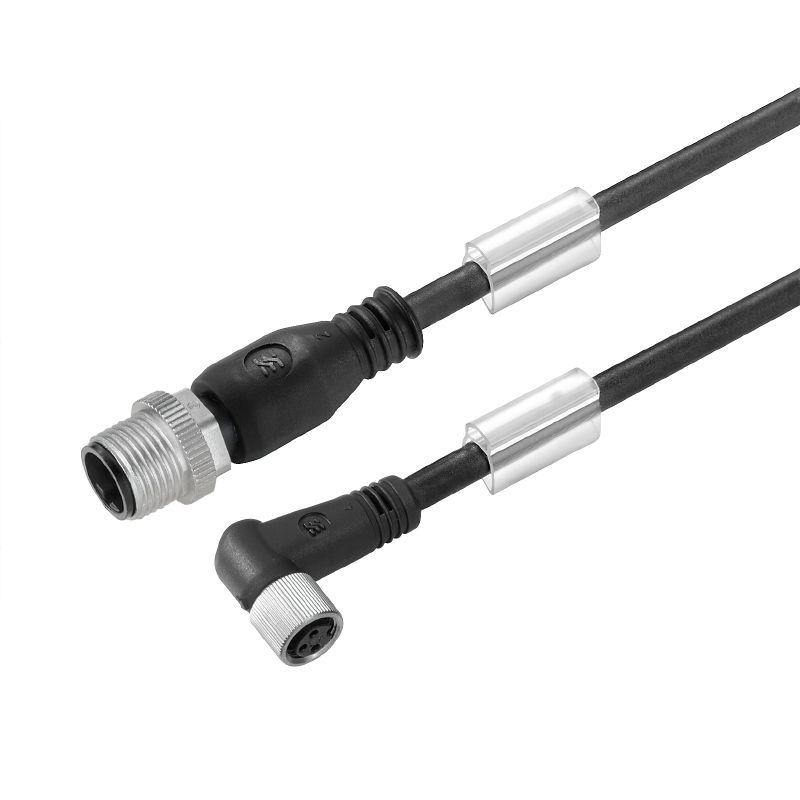

센서/액추에이터 라인, 연결선, M12 / M8, 폴 수 : 4, 2 m, 핀, 직선형 - 소켓, 90°, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

항목 번호 9456670200
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 6
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 케이블의 기술 사양 일반 기술 데이터 전기 속성 플러그, 좌 플러그, 우 제품 이미지 분류

승인

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

Ausfuehrung
센서/액추에이터 라인, 연결선, M12 / M8, 폴 수 : 4, 2 m, 핀, 직선형 - 소켓, 90°, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
Best.-Nr.
9456670200
Art
SAIL-M12GM8W-4-2.0U
GTIN (EAN)
4050118518238
수량
1 items

치수 및 중량

순중량
57,2 g

환경 제품 규정 준수

RoHS-Konformitätsstatus
준수, 예외 존재
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

케이블의 기술 사양

Barevné kódování
갈색
흰색
파란색
검은색
Barva opláštění
검정
Bending cycles at torsion
> 5 Mio.
Bez LABS
Ja
Cykly ohybu
12 Mio
Délka kabelu
2 m
Halogen
아니요
Hydrolýza a odolnost proti mikrobům
예
Izolace
PP
Konfigurovatelná délka kabelu
아니요
Length of torsion
1 m
Materiál pláště
PUR
Odolnost proti zkrutu
360 °/m
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2 규격 적합
Odolnost vůči jiskrám ze sváření
아니요
Odolnost vůči olejům
IEC 60811:404 규격 적합
Outside diameter
4.4 mm ± 0.2 mm
Poloměr ohybu, min., pohyblivý
10 x 케이블 직경
Poloměr ohybu, min., stacionární
5 x 케이블 직경
Průřez jádra
0,25 mm²
Pólusok száma
4
Resistant to welding beads
아니요
Rychlost
5 m/s
Stíněný
아니요
Temperature range, moving
-25...80 °C
Teplotní rozpětí, stacionární
-40...80 °C
Vhodné pro nosiče kabelů
예
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Zesítěné vyzařování
아니요
Zrychlení
5 m/s²
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)

일반 기술 데이터

Anschlussgewinde
M12 / M8
Contact surface
Gold-plated
LED
아니요
Versión
핀, 직선형 - 소켓, 90°
공칭 전압
30 V
나사선 링 재질
황동, 니켈 도금
주조 아연
보호 등급
IP69
IP65
IP66
오염 심각도
3
절연 저항
108Ω
점퍼 연결
아니요
정격 전류
4 A
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+85 °C

전기 속성

Isolationswiderstand
108Ω
Tensione nominale
30 V

플러그, 좌

플러그 좌측
M12, A-코딩, IP69, 수형 접점, 직선, 플라스틱, 비차폐

플러그, 우

플러그 우측
M8, IP69, 암형 접점, 90° 꺾임, 플라스틱, LED, 비차폐

제품 이미지

그림 제목 08
이상적 툴: Screwty ® (토크 기능 탑재)
이미지 부제목-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
