SL 3.50/17/90F 3.2SN OR BX

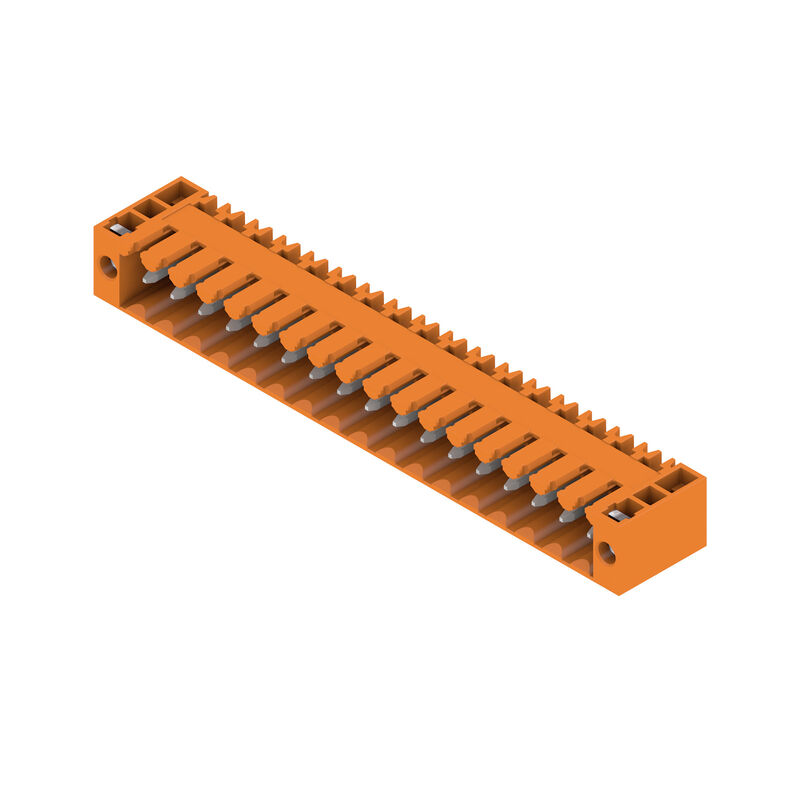

Product image
SL 3.50/17/90F 3.2SN OR BX
Product image
SL 3.50/17/90F 3.2SN OR BX
Dimensional drawing

SL 3.50/17/90F 3.2SN OR BX

Dette produkt er snart ikke længere tilgængeligt.

PCB 플러그인 커넥터, 수형 헤더, 플랜지, THT 용접 결선, 3.50 mm, 극 수: 17, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스

ID výrobku 1619770000
Stáhnout datový list Engineering-support Produktdownloads
Tilbehør 10 Er et modstykke til 3 Anvendte produkter 22
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 사양 자재 데이터 Dati di dimensionamento secondo IEC CSA에 따른 정격 데이터 Rated data acc. to UL 1059 Imballaggio Important note Classifications

승인

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

일반 주문 데이터

Változat
PCB 플러그인 커넥터, 수형 헤더, 플랜지, THT 용접 결선, 3.50 mm, 극 수: 17, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스
Rendelési szám
1619770000
Típus
SL 3.50/17/90F 3.2SN OR BX
GTIN (EAN)
4008190146740
Qty.
20 Штука
Продуктное отношение
IEC: 320 V / 17 A
UL: 300 V / 10 A
Упаковка
Ящик
Szállítás állapota
Эта артикул в перспективе будет недоступен.
Utolsó rendelési dátum
/Date(1793314800000)/

치수 및 중량

Mélység
11,1 mm
Mélység (coll)
0,437 inch
Magasság
10,7 mm
Height (inches)
0,421 inch
Height of lowest version
7,5 mm
Szélesség
66,5 mm
Szerokość (cale)
2,618 inch
Nettó tömeg
5,9 g

환경 제품 규정 준수

RoHS megfelelőségi állapot
준수, 예외 미존재
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Termék karbonlábnyoma
  • Производственный цикл:
    0.033 kg CO2eq.

시스템 사양

Termékcsalád
OMNIMATE 시그널 - 시리즈 BL/SL 3.50
Csatlakozás típusa
보드 결선
Felszerelés NYÁK-ra
THT solder connection
Raszter mm-ben (P)
3,5 mm
Raszter inch-ben (P)
0,138 "
Kimenő könyök
90°
Pólusszám
17
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,2 mm
Forrasztótüske tűrése
+0,1 / -0,3 mm
Forrasztótüske méretei
d = 1,2 mm
oktagonal
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1,4 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1, mm
56 mm
L1 in inches
2,205 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe plugged/ back-of-hand-safe unplugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Volume resistance
6.00 mΩ
Can be coded
Yes
Plugging force/pole, max.
10 N
Pulling force/pole, max.
10 N
Tightening torque
  • Torque type:
    Mounting screw, PCB
  • Usage information:
    • Tightening torque:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Recommended screw:
      • Part number:
        1610740000

자재 데이터

Szigetelőanyag
PBT
Szín
orange
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
Класс пожаростойкости UL 94
V-0
Érintkező alapanyaga
CuSn
Érintkező anyaga
Cu-legering
Érintkező felület
förtennad
Skiktstruktur för lödanslutningen
2...4 µm Ni / 5...8 µm Sn glansig
Dugaszolható csatlakozás rétegszerkezete
2...4 undefined Ni / 5...8 undefined Sn glansig
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17 A
Névleges áram, maximális pólusszám (Tu=20 °C)
12 A
Névleges áram, min. pólusszám (Tu=40°C)
14,5 A
Névleges áram, maximális pólusszám (Tu=40°C)
10 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2 500 V
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV

CSA에 따른 정격 데이터

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
154685-1318353
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Intézet (UR)
UR
Tanúsítvány száma (UR)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
10 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

Imballaggio

Csomagolás
Box
VPE hosszúság
90 mm
VPE szélesség
80 mm
VPE magasság
46 mm

Important note

IPC megfelelőség
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Megjegyzések
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • For additional mechanical support for male connectors with screw flange (…F), we recommend an additional cable gland with fastening screws (sheet metal screw ISO 1481-ST 2.2x4.5 C or ISO 7049-ST 2.2x4.5 C – see Accessories). Cable gland only permitted before soldering.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
