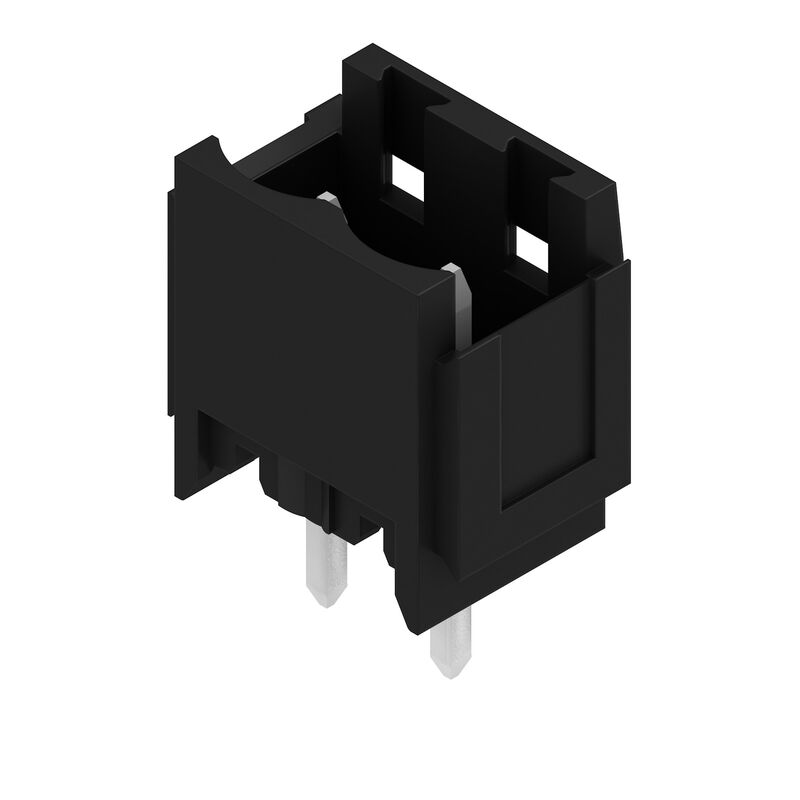

SL 5.08HC/02/180B 4.5SN BK BX
Produktbild

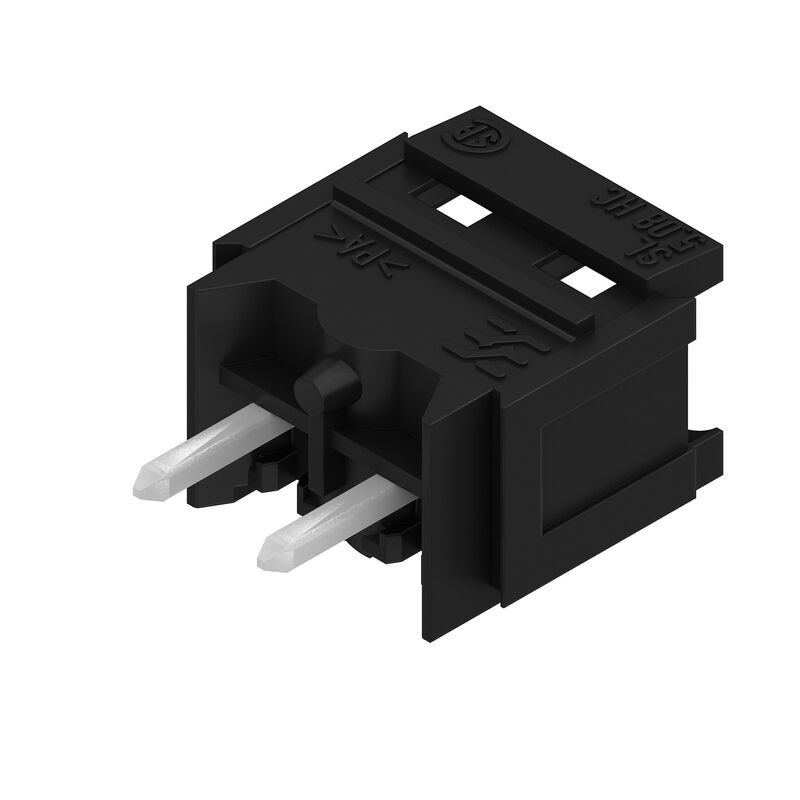

SL 5.08HC/02/180B 4.5SN BK BX
Produktbild
SL 5.08HC/02/180B 4.5SN BK BX
Maßbild
SL 5.08HC/02/180B 4.5SN BK BX
Produktvorteil
Sichere Leistungsübertragung
Bewährte Eigenschaften
SL 5.08HC/02/180B 4.5SN BK BX
Diagramm
SL 5.08HC/02/180B 4.5SN BK BX
Diagramm
SL 5.08HC/02/180B 4.5SN BK BX
Diagramm

SL 5.08HC/02/180B 4.5SN BK BX

Leiterplattensteckverbinder, Stiftleiste, Schwalbenschwänze für Befestigungsblöcke, THT-Lötanschluss, 5.08 mm, Polzahl: 2, 180°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Box

Art.-Nr. 2551440000
Datenblatt herunterladen Produkt Downloads
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Rated data acc. to UL 1059 Verpackungen Wichtiger Hinweis Klasifikace

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, Schwalbenschwänze für Befestigungsblöcke, THT-Lötanschluss, 5.08 mm, Polzahl: 2, 180°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Box
Best.-Nr.
2551440000
Art
SL 5.08HC/02/180B 4.5SN BK BX
GTIN (EAN)
4050118561753
VPE
100 Styk
Product data
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Packaging
Box

Abmessungen und Gewichte

Tiefe
8,43 mm
Tiefe (inch)
0,332 inch
Höhe
16,5 mm
Výška (v palcích)
0,65 inch
Nejvyšší nebo nejnižší verze
12 mm
Breite
11,92 mm
Šířka (v palcích)
0,469 inch
Nettogewicht
0,73 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Ne SVHC nad 0,1 wt%
Produktspezifischer CO2-Fußabdruck
  • Cradle to gate:
    0,010 kg CO2 eq.

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BL/SL 5.08
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
Připojení pájením přetavením průchozím otvorem
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Abgangswinkel
180°
Number of poles
2
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
4,5 mm
Lötstiftlänge-Toleranz
+0.1 / -0.3 mm
Lötstift-Abmessungen
d = 1,2 mm
octogonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,4 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 in mm
5,08 mm
L1(인치)
0,2 "
Number of rows
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Циклы коммутации
25
Усилие вставки на полюс, макс.
10 N
Усилие вытягивания на полюс, макс.
7,5 N

Werkstoffdaten

Isolierstoff
PA GF
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≤ 600
UL 94 flammability rating
V-0
Kontaktmaterial
Aleación de Cu
Kontaktoberfläche
étamé
Structure en couches du raccordement soudé
1...3 µm Ni / 2...4 µm Sn matt
Schichtaufbau - Steckkontakt
1...3 µm Ni / 2...4 µm Sn 매트
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
-50 °C
Operating temperature, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
19 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
21 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
16,5 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
18,5 A
Nennstrom (Use group D / CSA)
18,5 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Rated data acc. to UL 1059

Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
18,5 A
Nennstrom (Use group D / UL 1059)
10 A

Verpackungen

Verpackung
Box
VPE Länge
166 mm
VPE Breite
70 mm
VPE Höhe
44 mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Průměr pájecího očka D = 1,4+0,1 mm
  • Průměr otvoru pájecího očka D = 1,5 + 0,1 mm, od 9 pólů
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
