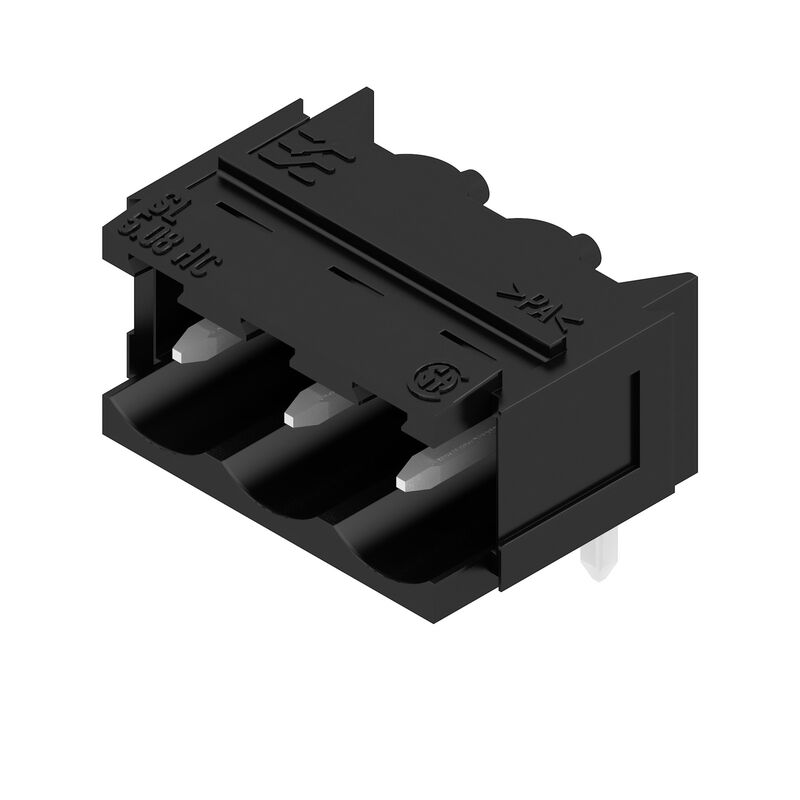

SL 5.08HC/03/90B 4.5SN BK BX
Imagen de producto
SL 5.08HC/03/90B 4.5SN BK BX
Imagen de producto
SL 5.08HC/03/90B 4.5SN BK BX
Dimensional drawing
SL 5.08HC/03/90B 4.5SN BK BX
Graph
SL 5.08HC/03/90B 4.5SN BK BX
Graph
SL 5.08HC/03/90B 4.5SN BK BX
Graph
SL 5.08HC/03/90B 4.5SN BK BX
Graph
SL 5.08HC/03/90B 4.5SN BK BX
Graph

SL 5.08HC/03/90B 4.5SN BK BX

Conector para placa c.i., Conector macho, Colas de milano para bloques de fijación, Conexión por soldadura THT, 5.08 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 4.5 mm, estañado, negro, Caja

Tuotteen tunnus 2551400000
Fiche technique Descargas de productos
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Version
Conector para placa c.i., Conector macho, Colas de milano para bloques de fijación, Conexión por soldadura THT, 5.08 mm, Número de polos: 3, 90°, Longitud del terminal de soldadura (l): 4.5 mm, estañado, negro, Caja
Order No.
2551400000
Type
SL 5.08HC/03/90B 4.5SN BK BX
GTIN (EAN)
4050118561739
Cantidad
100 Pieza
Valores característicos del producto
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Embalaje
Caja

Dimensiones y pesos

Depth
12 mm
Profundidad (pulgadas)
0,472 inch
Height
11,63 mm
Altura (pulgadas)
0,458 inch
Altura construcción baja
8,43 mm
Width
17 mm
Anchura (pulgadas)
0,669 inch
Peso neto
1,186 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Huella de carbono del producto
  • Desde la cuna hasta la puerta:
    0,015 kg CO2 eq.

Especificaciones del sistema

Product family
OMNIMATE Signal - Serie BL/SL 5.08
Tipo di collegamento
Conexión de tarjetas
Mounting onto the PCB
Conexión por soldadura THT
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
90°
Número de polos
3
Number of solder pins per pole
1
Lunghezza spina a saldare (l)
4,5 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Dimensiones del pin de soldadura
d = 1,2 mm
octogonal
Solder pin dimensions = d tolerance
0 / -0,03 mm
Diámetro de la perforación (D)
1,4 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
10,16 mm
L1 en pulgadas
0,4 "
Número de series
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
Resistencia de paso
≤5 mΩ
Codificable
Sí
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
10 N
Fuerza de extracción/polo, máx.
7,5 N

Datos del material

Materiales aislantes
PA GF
Colour
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≤ 600
Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 2...4 µm Sn mate
Estructura de capas del contacto del conector
1...3 µm Ni / 2...4 µm Sn mate
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
24 A
Corriente nominal, número de polos máx. (Tu=20 °C)
19 A
Corriente nominal, número de polos mín. (Tu=40 °C)
21 A
Corriente nominal, número de polos máx. (Tu=40 °C)
16,5 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV

Datos nominales según CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18,5 A
Rated current (Use group D / CSA)
10 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Tensione nominale (Gruppo B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
18,5 A
Rated current (Use group D / UL 1059)
10 A

Embalaje

Упаковка
Caja
Длина VPE
167 mm
VPE-bredd
68 mm
VPE height
43 mm

Indicación importante

IPC 标准的符合性
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Diámetro de la perforación D = 1,4+0,1 mm
  • Diámetro de la perforación del soldador D = 1,5 + 0,1 mm a partir de 9 polos
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
