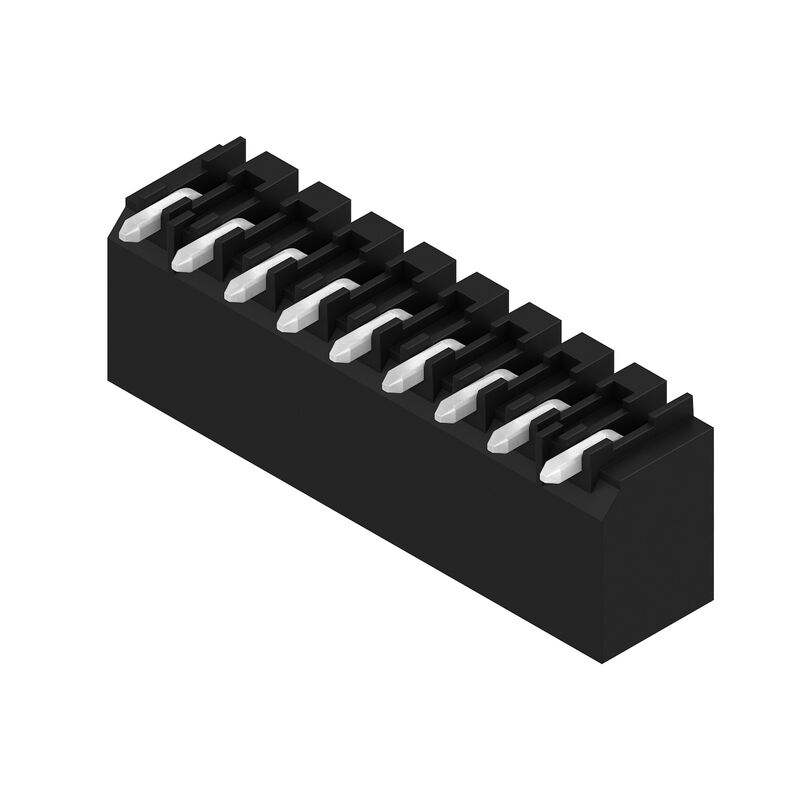

SL-SMT 3.50/09/90G 1.5SN BK RL
Obrázek výrobku

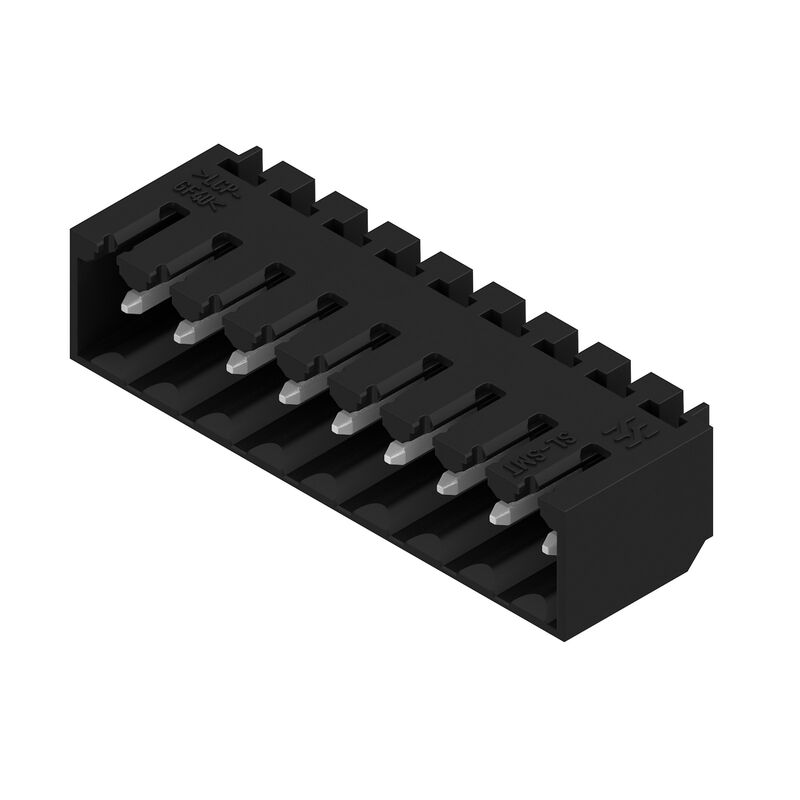

SL-SMT 3.50/09/90G 1.5SN BK RL
Obrázek výrobku
SL-SMT 3.50/09/90G 1.5SN BK RL
Dimensional drawing
L1 = 38.50 mm | P = 3.50 mm
SL-SMT 3.50/09/90G 1.5SN BK RL
Dimensional drawing
SL-SMT 3.50/09/90G 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection
SL-SMT 3.50/09/90G 1.5SN BK RL
Příklad použití
Compliant with existing standards

SL-SMT 3.50/09/90G 1.5SN BK RL

Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 9, 90°, Pájecí kolík, délka (l): 1.5 mm, pocínované, černá, Tape

ID výrobku 1761614001
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 7 Je protikusem 7 Příbuzné výrobky 12
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 9, 90°, Pájecí kolík, délka (l): 1.5 mm, pocínované, černá, Tape
Číslo objednávky
1761614001
Typ
SL-SMT 3.50/09/90G 1.5SN BK RL
GTIN (EAN)
4032248136056
Množství
385 ks
Údaje výrobku
IEC: 320 V / 15 A
UL: 300 V / 10 A
Balení
Tape

Rozměry a hmotnosti

Hloubka
11.1 mm
Hloubka (v palcích)
0.437 inch
Výška
9 mm
Výška (v palcích)
0.354 inch
Nejvyšší nebo nejnižší verze
7.5 mm
Šířka
32.9 mm
Šířka (v palcích)
1.295 inch
Čistá hmotnost
3.66 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Product family
OMNIMATE Signal - řada BL/SL 3,50
Type of connection
Připojení desky
Mounting onto the PCB
Připojení pájením přetavením průchozím otvorem
Pitch in mm (P)
3.5 mm
Pitch in inches (P)
0.138 "
Výstupní tvarovka
90°
Počet pólů
9
Počet pájených kolíků na pól
1
Solder pin length (l)
1.5 mm
Tolerance délky pájecích pinů
0 / -0,3 mm
Rozměry pájecích pinů
d = 1,2 mm
Osmiúhlý
Solder pin dimensions = d tolerance
0 / -0,03 mm
Průměr otvoru pájecího očka (D)
1.4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Outside diameter of solder pad
2.3 mm
Template aperture diameter
2.1 mm
L1 v mm
28 mm
L1, inch
1.102 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore innestato /sicurezza per il dorso della mano a connettore non innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Forza di innesto/polo, max.
6 N
Forza d'estrazione/polo, max.
6 N

Údaje o materiálu

Izolační materiál
LCP GF
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 175
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Cu-alloy
Povrch kontaktu
tinned
Struktura vrstev kontaktu konektoru
2...3 µm Ni / 5...7 µm Sn
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
-30 °C
온도 범위, 설치, 최대
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
15 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
12 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
13 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
10 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2.5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2.5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2.5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 100 A

Jmenovité údaje podle CSA

Intézet (CSA)
CSA
N° certificato (CSA)
200039-1176845
定格電圧 (グループ B/CSA 使用)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Номинальный ток (группа использования B/CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Odkaz na hodnoty pro schválení
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Jmenovité údaje podle UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Odkaz na hodnoty pro schválení
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Balení

Imballaggio di livello ESD
staticky disipativní
Csomagolás
Tape
Lunghezza VPE
330 mm
Larghezza VPE
330 mm
VPE-höjd
50 mm
Szalag mélysége(T2)
12.1 mm
Tape width (W)
44 mm
Hloubka obalu pásky (K0)
11.6 mm
Szalagzseb magasság (A0)
11.41 mm
Szalagzseb szélessége (B0)
33.2 mm
Tape pocket separation (P1)
16 mm
Separace otvoru pásky (E)
1.75 mm
Separace obalu pásky (F)
20.2 mm
Průměr cívky pásky ∅ (A)
330 mm
Odpor povrchu
Rs = 109 - 1012 Ω

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Průměr pájecího očka D = 1,4+0,1 mm
  • Průměr otvoru pájecího očka D = 1,5 + 0,1 mm, od 9 pólů
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
