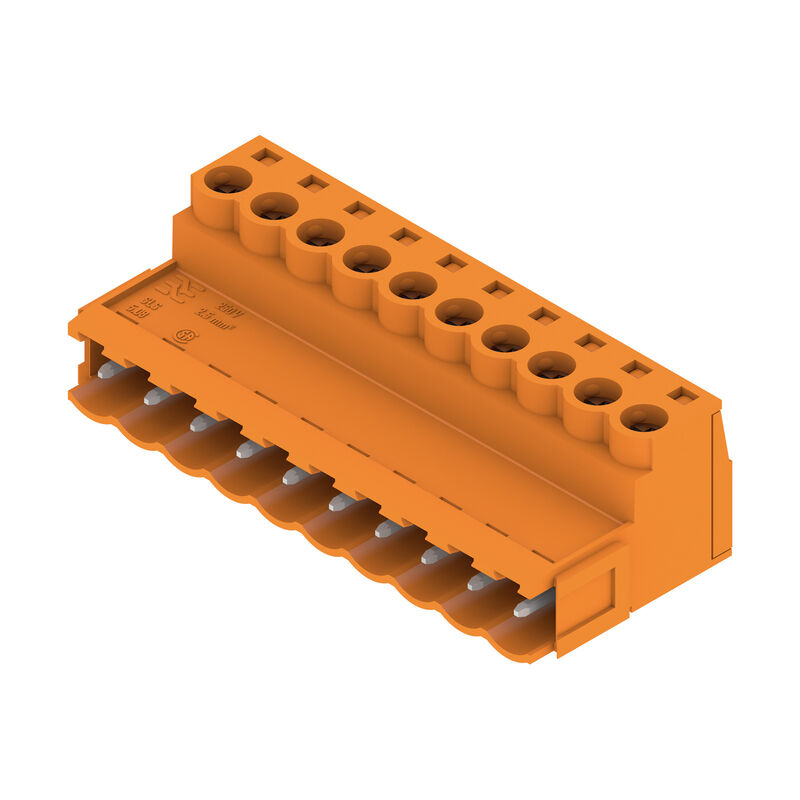

SLS 5.08/10/180B SN OR BX
Изображение изделия
SLS 5.08/10/180B SN OR BX
Изображение изделия
SLS 5.08/10/180B SN OR BX
Dimensional drawing
SLS 5.08/10/180B SN OR BX
Graph
SLS 5.08/10/180B SN OR BX
Graph
SLS 5.08/10/180B SN OR BX
Graph
SLS 5.08/10/180B SN OR BX
Преимущество изделия
Lower assembly costs
Secure in a matter of seconds
SLS 5.08/10/180B SN OR BX
Преимущество изделия
Flexible application options
For 3 connection systems

SLS 5.08/10/180B SN OR BX

PCB plug-in connector, male plug, 5.08 mm, Number of poles: 10, 180°, Clamping yoke connection, Clamping range, max. : 3.31 mm², Box

№ продукта 1627320000
Загрузить спецификации Engineering Support Produkt Downloads
Аксессуары 8 Является эквивалентом 19 Связанные продукты 27
Homologaciones General ordering data Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Rated data acc. to IEC Datos nominales según CSA UL 1059 névleges adatok Embalaje Contrôles de type Note importante Classifications

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

General ordering data

Ausfuehrung
PCB plug-in connector, male plug, 5.08 mm, Number of poles: 10, 180°, Clamping yoke connection, Clamping range, max. : 3.31 mm², Box
Best.-Nr.
1627320000
Art
SLS 5.08/10/180B SN OR BX
GTIN (EAN)
4008190199838
VPE
30 Pezzo
제품 데이터
IEC: 400 V / 21.5 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
패키징
박스

Dimensiones y pesos

Tiefe
22,2 mm
Tiefe (inch)
0,874 inch
Höhe
15,3 mm
Hauteur (pouces)
0,602 inch
Nettogewicht
16,04 g

Conformidad medioambiental del producto

RoHS-Konformitätsstatus
Conforme sin exención
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Parámetros del sistema

Produktfamilie
OMNIMATE Signal - Serie BL/SL 5.08
Anschlussart
Field connection
Leiteranschlusstechnik
Csavaros csatlakozás
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Leiterabgangsrichtung
180°
Polzahl
10
L1 in mm
45,72 mm
L1 in Zoll
1,8 "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
finger-safe plugged/ back-of-hand-safe unplugged
Berührungsschutz nach DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
when fully mounted
Durchgangswiderstand
≤5 mΩ
Kodierbar
Yes
Abisolierlänge
7 mm
Зажимной винт
M 2,5
Лезвие отвертки
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264-A
Циклы коммутации
25
Усилие вставки на полюс, макс.
4 N
Усилие вытягивания на полюс, макс.
3 N
Момент затяжки
  • Тип момента затяжки:
    Подключение проводов
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,4 Nm
      • макс.:
        0,5 Nm

Datos del material

Isolierstoff
PBT
Farbe
Orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
UL 94 가연성 등급
V-0
Kontaktmaterial
Cu-alloy
Kontaktoberfläche
tinned
Schichtaufbau - Steckkontakt
4...8 µm Sn луженый погружением в расплав
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Conductores aptos para conexión

Klemmbereich, min.
0,13 mm²
Klemmbereich, max.
3,31 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
2,5 mm²
mehrdrähtig, min. H07V-R
0,2 mm²
mehrdrähtig, max. H07V-R
2,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,2 mm²
mit AEH mit Kragen DIN 46 228/4, max.
2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,2 mm²
mit Aderendhülse nach DIN 46 228/1, max.
2,5 mm²
Lehrdorn nach EN 60999 a x b; ø
2,8 мм x 2,0 мм; 2,4 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0373000000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
Hinweistext
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
21,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
16 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
18 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
14 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Kurzzeitstromfestigkeit
3 x 1s with 120 A

Datos nominales según CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
15 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

UL 1059 névleges adatok

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
14 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Embalaje

Verpackung
Caja
VPE Länge
348 mm
VPE Breite
135 mm
VPE Höhe
30 mm

Contrôles de type

Prüfung: Haltbarkeit der Markierungen
  • Norme:
    VDE 0627 tab. 7 article 3/6.86
  • Test:
    longévité
  • Évaluation:
    réussite
Prüfung: Klemmbarer Querschnitt
  • Standard:
    VDE 0609 parte 1 06.83, EN 60947-1 03.91
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
    • Tipo di cavo e sezione del cavo:
      H05V-U2.5
    • Tipo di cavo e sezione del cavo:
      H05V-K2.5
    • Tipo di cavo e sezione del cavo:
      AWG 28
    • Tipo di cavo e sezione del cavo:
      AWG 14
  • Valutazione:
    passato
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    EN 60947-1/1991 sezione 8.2.4.3
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    0,7 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U2.5
    • Tipo di cavo e sezione del cavo:
      H07V-K2.5
  • Valutazione:
    passato
Pull-Out Test
  • Standard:
    EN 60947-1/1991 sezione 8.2.4.4
  • Requisito:
    ≥5 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 28/1
    • Tipo di cavo e sezione del cavo:
      AWG 28/7
  • Valutazione:
    passato
  • Requisito:
    ≥50 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U2.5
    • Tipo di cavo e sezione del cavo:
      H07V-K2.5
    • Tipo di cavo e sezione del cavo:
      AWG 14/19
  • Valutazione:
    passato

Note importante

IPC-Konformität
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Hinweise
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
