SVF 7.62HP/06/180FI SN BK BX

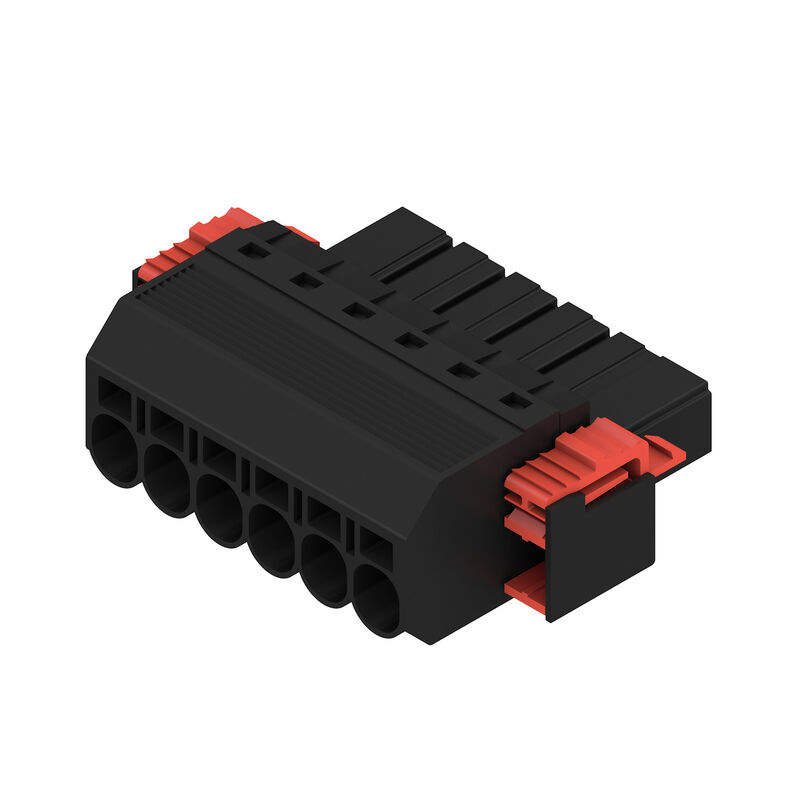

Produktillustration
SVF 7.62HP/06/180FI SN BK BX

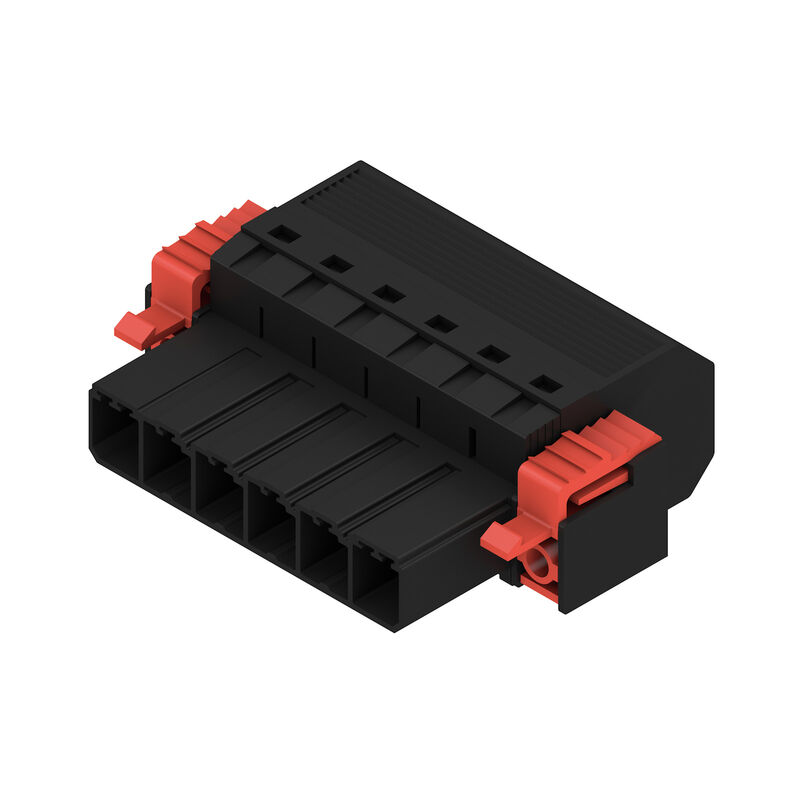

Produktillustration
SVF 7.62HP/06/180FI SN BK BX
Dimensional drawing
Avbildning liknande
SVF 7.62HP/06/180FI SN BK BX
Graph
SVF 7.62HP/06/180FI SN BK BX
Graph

SVF 7.62HP/06/180FI SN BK BX

PCB plug-in connector, male plug, 7.62 mm, Number of poles: 6, 180°, PUSH IN without actuator, Tension-clamp connection, Clamping range, max. : 10 mm², Box

Produkt-ID 1124790000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Är en motdel till 1 Använda produkter 5
Approvals General ordering data Abmessungen und Gewichte Environmental Product Compliance System Parameters Material data Conductors suitable for connection Jmenovité údaje podle IEC CSA névleges adatok Rated data acc. to UL 1059 Packing Type tests Indicación importante Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Utförande
PCB plug-in connector, male plug, 7.62 mm, Number of poles: 6, 180°, PUSH IN without actuator, Tension-clamp connection, Clamping range, max. : 10 mm², Box
Art.nr.
1124790000
Typ
SVF 7.62HP/06/180FI SN BK BX
GTIN (EAN)
4032248907137
Množství
25 Штука
Product data
IEC: 1000 V / 57 A / 0.5 - 10 mm²
UL: 600 V / 39 A / AWG 24 - AWG 10
Packaging
Box

Abmessungen und Gewichte

Djup
44,7 mm
Hloubka (v palcích)
1,76 inch
Höjd
20,6 mm
Hauteur (pouces)
0,811 inch
Bredd
60,96 mm
Width (inches)
2,4 inch
Čistá hmotnost
3 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
No SVHC superiori a 0,1 wt%

System Parameters

Produktfamilj
OMNIMATE Power - series BV/SV 7.62HP
Anslutningstyp
Field connection
Ledaranslutningsteknik
PUSH IN aktuátor nélkül
Húzórugós csatlakozás
Delning i mm (P)
7,62 mm
Delning i tum (P)
0,3 "
Ledarutgångsriktning
180°
Antal poler
6
L1 i mm
38,1 mm
L1 i tum
1,5 "
Antal rader
1
Polradstal
1
Märkarea
6 mm²
Beröringsskydd enligt DIN VDE 57
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten
Skyddsklass
IP20
Genomgångsmotstånd (6)
4,50 mΩ
Koderbar
Ja
Avisoleringslängd
12 mm
Tightening torque for screw flange, min.
0,2 Nm
Skruvmejselklinga
0,6 x 3,5
Stickcykler
25

Material data

Izolační materiál
PA GF
Barevný
negro
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 500
Brännbarhetsklass enligt UL 94
V-0
Materiál kontaktu
Cu-legering
Povrch kontaktu
förtennad
Struktura vrstev kontaktu konektoru
4...6 µm Sn glansig
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
125 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
125 °C

Conductors suitable for connection

Upínací rozsah, min.
0,5 mm²
Upínací rozsah, max.
10 mm²
Pevné, min. H05(07) V-U
0,5 mm²
Pevné, max. H05(07) V-U
6 mm²
Stočené, min. H07V-R
10 mm²
Stočené, max. H07V-R
10 mm²
Pružné, min. H05(07) V-K
0,5 mm²
Pružné, max. H05(07) V-K
10 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
1,5 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
6 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
6 mm²
Clampable conductor
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0186100000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9019170000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      4 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0244100000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9019200000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      6 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0191900000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      0533500000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        15 mm
    • Rekommenderad ändhylsa:
      9019140000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9004060000
Referenční text
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
57 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
50 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
57 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
45 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
800 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
800 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
8 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
8 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 420 A
Povrchová vzdálenost, min.
12,7 mm
Vzdušná vzdálenost, min.
12,7 mm

CSA névleges adatok

Märkspänning (användargrupp B / CSA)
600 V
Märkspänning (användargrupp C / CSA)
600 V
Märkspänning (användargrupp D / CSA)
600 V
Märkström (användargrupp B / CSA)
36 A
Märkström (användargrupp C / CSA)
36 A
Märkström (användargrupp D / CSA)
5 A
Ledardiameter AWG, min.
AWG 24
Ledardiameter AWG, max.
AWG 10

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
600 V
Märkspänning (användargrupp C / UL 1059)
600 V
Märkspänning (användargrupp D / UL 1059)
600 V
Märkström (användargrupp B / UL 1059)
39 A
Märkström (användargrupp C / UL 1059)
39 A
Märkström (användargrupp D / UL 1059)
5 A
Ledardiameter AWG, min.
AWG 24
Ledardiameter AWG, max.
AWG 10
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Förpackning
Box
VPE-längd
353 mm
VPE-bredd
137 mm
VPE-höjd
61 mm

Type tests

Test: Hållfasthet för märkningar
  • Standard:
    DIN EN 61984 section 7.3.2 / 09.02 taking pattern from DIN EN 60068-2-70 / 07.96
  • Test:
    mark of origin, type identification, pitch
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    DIN EN 61984 sezione 6.3 e 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    girato a 180° con elementi di codifica
  • Valutazione:
    passato
  • Test:
    girato a 180° senza elementi di codifica
  • Valutazione:
    passato
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 04.08
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 6 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 6 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/19
  • Ocena:
    sprawdzony
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
    • Тип провода и его поперечное сечение:
      AWG 20/1
    • Тип провода и его поперечное сечение:
      AWG 20/19
  • Оценивание:
    пройдено
  • Требование:
    1,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U6
    • Тип провода и его поперечное сечение:
      H07V-K6
    • Тип провода и его поперечное сечение:
      AWG 10/1
    • Тип провода и его поперечное сечение:
      AWG 10/19
  • Оценивание:
    пройдено
Frånslagstest
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
    • Тип провода и его поперечное сечение:
      AWG 20/1
    • Тип провода и его поперечное сечение:
      AWG 20/19
  • Оценивание:
    пройдено
  • Требование:
    ≥80 Н
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U6
    • Тип провода и его поперечное сечение:
      H07V-K6
    • Тип провода и его поперечное сечение:
      AWG 10/1
    • Тип провода и его поперечное сечение:
      AWG 10/19
  • Оценивание:
    пройдено

Indicación importante

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky

• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
