TRS 24VDC 2CO PB

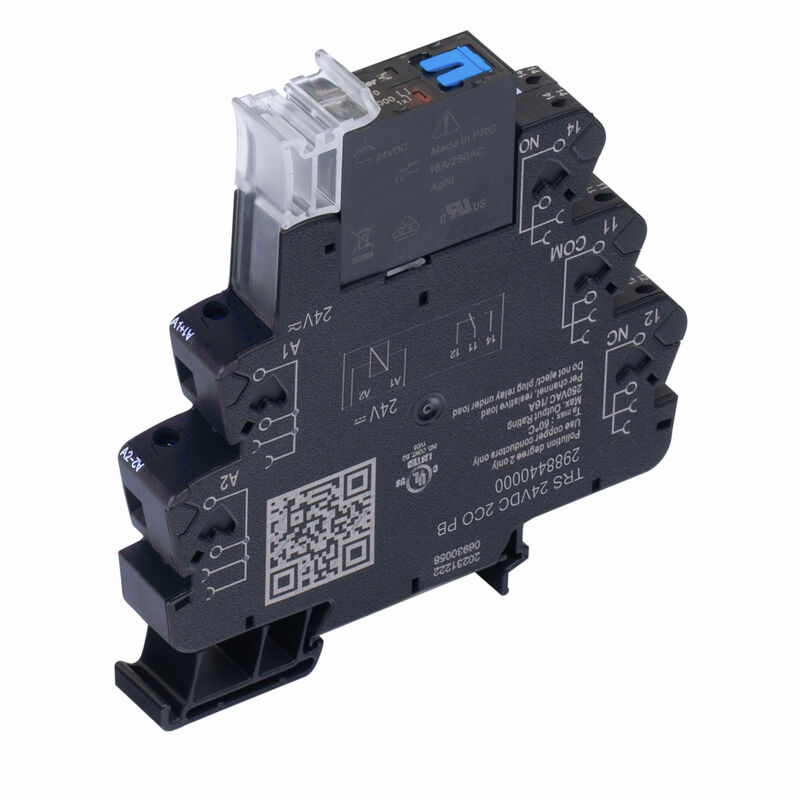

Produktbild
Abbildung ähnlich
TRS 24VDC 2CO PB

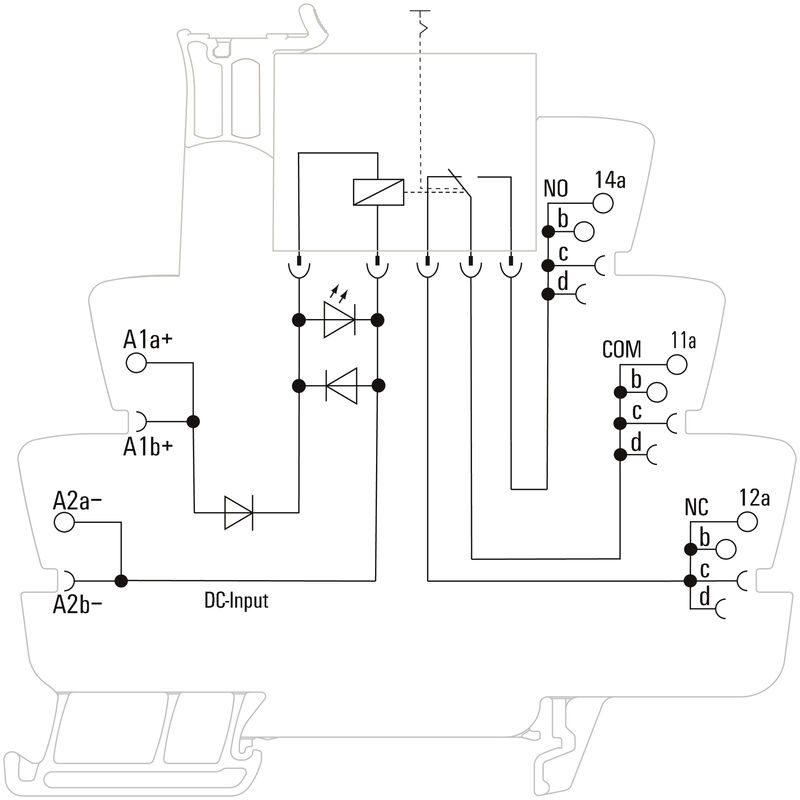

Schaltbild
TRS 24VDC 2CO PB
Diagramm
Lastgrenzkurve DC
Ohmsche Last
TRS 24VDC 2CO PB
Maßbild
TRS 24VDC 2CO PB
Sonstiges
Typenschlüssel

TRS 24VDC 2CO PB

TERMSERIES, Relaiskoppler, Anzahl Kontakte: 2, Wechsler AgNi, Nennsteuerspannung: 24 V DC ±20 %, Dauerstrom: 8 A, Schraubanschluss, Prüftaste vorhanden: Ja

Art.-Nr. 2988440000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 26 Verwandte Artikel 5
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Bemessungsdaten UL Steuerseite Lastseite Allgemeine Daten Isolationskoordination Erweiterte Angaben Zulassungen / Normen Anschlussdaten Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E141197

Allgemeine Bestelldaten

Ausfuehrung
TERMSERIES, Relaiskoppler, Anzahl Kontakte: 2, Wechsler AgNi, Nennsteuerspannung: 24 V DC ±20 %, Dauerstrom: 8 A, Schraubanschluss, Prüftaste vorhanden: Ja
Best.-Nr.
2988440000
Art
TRS 24VDC 2CO PB
GTIN (EAN)
4099986859241
VPE
5  Stück

Abmessungen und Gewichte

Tiefe
97,5  mm
Tiefe (inch)
3,839  inch
Höhe
89,6  mm
Höhe (inch)
3,528  inch
Breite
12,8  mm
Breite (inch)
0,504  inch
Nettogewicht
63  g

Temperaturen

Lagertemperatur
-40 °C...70 °C
Umgebungstemperatur
-40 °C…60 °C
Feuchtigkeit
5…85 % rel. Feuchte, keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Bemessungsdaten UL

Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiterart
starre Kupferleiter
feindrähtige Kupferleiter
Anzugsdrehmoment, max.
0,4  Nm
Verschmutzungsgrad
2

Steuerseite

Nennsteuerspannung
24 V DC ±20 %
Nennstrom AC
20.5 mA
Nennleistung
495 mW
Statusanzeige
LED grün
Schutzschaltung
Freilaufdiode
Verpolungsschutz
Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung
Nein
Spulenspannung Ersatzrelais
24 V DC

Lastseite

Nennschaltspannung
250 V AC
Dauerstrom
8 A
max. Schaltfrequenz bei Nennlast
0,1  Hz
Schaltspannung AC, max.
250  V
Schaltspannung DC, max.
250  V
min. Schaltleistung
100 mA @ 10 V
Einschaltstrom
30 A / 4 s
Schaltleistung AC (ohmsch), max.
2000 VA
Schaltleistung DC (ohmsch), max.
192W @ 24V
Einschaltverzögerung
≤ 15 ms
Ausschaltverzögerung
≤ 16 ms
Kontaktausführung
2 Wechsler (AgNi)
Mechanische Lebensdauer
5 x 106 Schaltungen

Allgemeine Daten

Einsatzhöhe
≤ 2000 m
über N.N.
Tragschiene
TS 35
Prüftaste vorhanden
Ja
Ausführung der Prüftaste
einrastbare Prüftaste
tastende Prüftaste
Mechanische Schaltstellungsanzeige
Ja
Farbe
schwarz
Komponente mit Brennbarkeitsklasse nach UL94
  • Komponente:
    Gehäuse
  • Brennbarkeitsklasse nach UL94:
    V-0
  • Komponente:
    Pusher
  • Brennbarkeitsklasse nach UL94:
    V-0
  • Komponente:
    Haltebügel
  • Brennbarkeitsklasse nach UL94:
    V-0

Isolationskoordination

Verschmutzungsgrad
2
Überspannungskategorie
III
Kriech- und Luftstrecke Steuerseite - Lastseite
≥ 5,5 mm
Spannungsfestigkeit Steuerseite - Lastseite
2,5 KVeff / 1 Min.
Art der Isolation Eingang - Ausgang
verstärkte Isolierung
Spannungsfestigkeit offener Kontakt
1 kVeff / 1 min
Spannungsfestigkeit zur Tragschiene
4 kVeff / 1 Min.
Stehstoßspannung
6 kV (1,2/50 µs)
Schutzart
IP20
Stehstoßspannung benachbarte Kontakte
4 kV (1,2/50 µs)

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (cULus)
E141197

Anschlussdaten

Leiteranschlusstechnik
Schraubanschluss
Abisolierlänge Bemessungsanschluss
8  mm
Anzugsdrehmoment, max.
0,4  Nm
Klemmbereich, Bemessungsanschluss
1,5  mm²
Klemmbereich, min.
0,14  mm²
Klemmbereich, max.
2,5  mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.
0,14  mm²
Leiteranschlussquerschnitt, eindrähtig, max.
2,5  mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 14
Leiteranschlussquerschnitt, feindrähtig, min.
0,14  mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5  mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 14
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,25  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5  mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
0,25  mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
1,5  mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.
1  mm²
Klingenmaß
Gr. PH0

Klassifikationen

ETIM 6.0
EC001437
ETIM 7.0
EC001437
ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 9.0
27-37-16-01
ECLASS 9.1
27-37-16-01
ECLASS 10.0
27-37-16-01
ECLASS 11.0
27-37-16-01
ECLASS 12.0
27-37-16-01
ECLASS 13.0
27-37-16-01
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
