Vlastnosti
| Verze | Přepěťová ochrana, Nízké napětí, Ochrana proti přepětí, Jednofázový, TN |
| Číslo objednávky | 2859330000 |

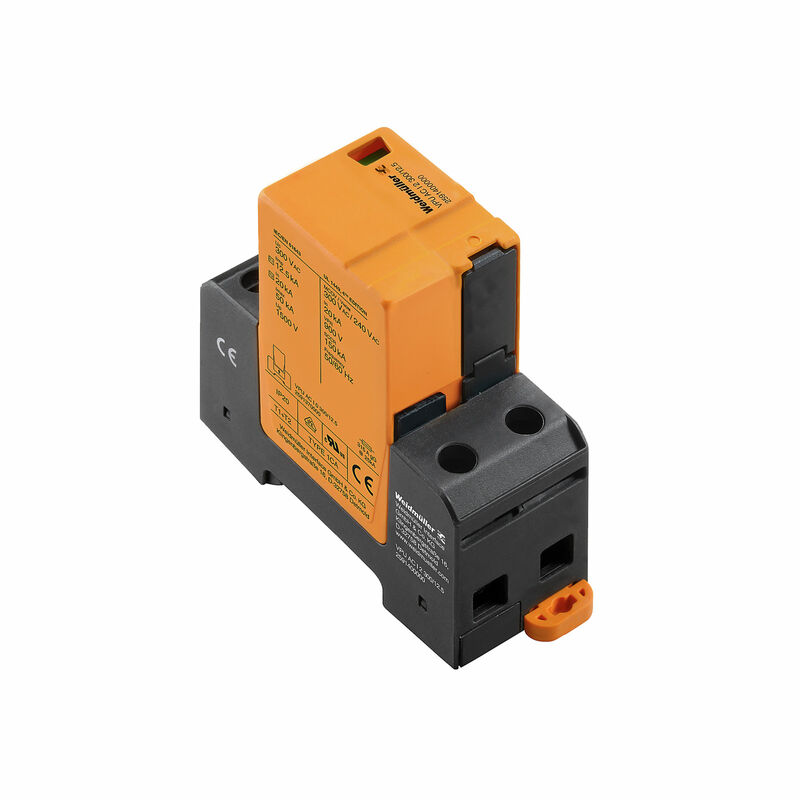

| Typ | VPU AC I F 1 275/25 |
| GTIN (EAN) | 4064675570509 |
| Množství | 1 ks |
| Hloubka | 86 mm |
| Hloubka (v palcích) | 3,386 inch |
| Výška | 90 mm |
| Výška (v palcích) | 3,543 inch |
| Šířka | 36 mm |
| Šířka (v palcích) | 1,417 inch |
| Čistá hmotnost | 330 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...85 °C |
| Vlhkost | Rel. vlhkost 5–95 % |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Barevný |
černá
Oranžová |
| Design |
Instalační kryt; 2TE
Insta IP 20 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Lišta | TS 35 |
| Optický funkční displej | zelená = OK, červená = svodič je vadný – vyměňte ho |
| Provozní nadmořská výška | ≤ 2000 m |
| Segment | Rozvod elektrické energie |
| Stupeň krytí | IP20 v instalovaném stavu |
| Verze | Ochrana proti přepětí |
| Vhodné pro | Počítání instalace (bez svodového proudu) |
| Kategorie rázového napětí | IV |
| Závažnost znečištění | 2 |
| Dočasné přepětí (nadměrné napětí) - TOV | 442 V |
| Frekvenční rozsah, max. | 60 Hz |
| Frekvenční rozsah, min. | 50 Hz |
| Jmenovité napětí (AC) | 230 V |
| Kategorie požadavků podle normy IEC 61643-11 |
Typ I
Typ II |
| Koordinace energie (≤10 m) |
Typ I
Typ II Typ III |
| Max. trvalé napětí, Uc (AC) | 275 V |
| Pojistka |
Není nutné
interně k dispozici |
| Počet pólů | 1 |
| Signalizační kontakt | Ne |
| Standardy |
IEC 61643-11
EN 61643-11 |
| Stupeň krytí Up při IN (L/N-PE) | ≤1,5 kV |
| Síť o nízkém napětí |
Jednofázový
TN |
| Síťové napětí | 230 V / 400 V |
| Testovací zkušební proud Iimp(10/350 µs) (L-PE) | 25 kA |
| Typ napětí | AC |
| Třída požadavků podle normy EN 61643-11 |
T1
T2 |
| Vhodné pro | Počítání instalace (bez svodového proudu) |
| Vybíjecí proud Imax. (8/20 µs) vodič-PE | 65 kA |
| Vybíjecí proud In (8/20 µs) vodič-PE | 25 kA |
| Zatížitelnost zkratovým proudem ISCCR | 75 kA |
| Čas odezvy | <100 ns |
| Délka odizolování | 18 mm |
| Metoda připojení vodiče | Šroubové připojení |
| Typ připojení | Šroubové připojení |
| Délka odizolování, jmenovité připojení | 18 mm |
| Utahovací moment, min. | 3 Nm |
| Utahovací moment, max. | 4,5 Nm |
| Rozsah sevření, jmenovité připojení | 16 mm² |
| Upínací rozsah, min. | 1,5 mm² |
| Upínací rozsah, max. | 35 mm² |
| Průřez vodiče, pevný, min. | 1,5 mm² |
| Průřez vodiče, pevný, max. | 35 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 25 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), min. | 2,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), max. | 35 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Průřez připojení vodičů, splétané, max. | 35 mm² |
| Typ napětí | AC |
| Počet pólů | 1 |
| Stupeň krytí | IP20 v instalovaném stavu |
| Barevný |
černá
Oranžová |
| Časový interval | 5 let |
| Informace o produktu | If F1 > 315A gG, then the integrated backup fuse always operates before F1 |
| Poznámky | Dodatečné zkoušky pro 100kA Isccr proběhly bez certifikace. |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_256638) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_249806) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2859330000) |
| Uživatelská dokumentace |
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_256378)
[Installationshinweise / installation advice](https://mdcop.weidmueller.com/mediadelivery/asset/900_256886) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Schválení |   |
| ROHS | Shoda |
