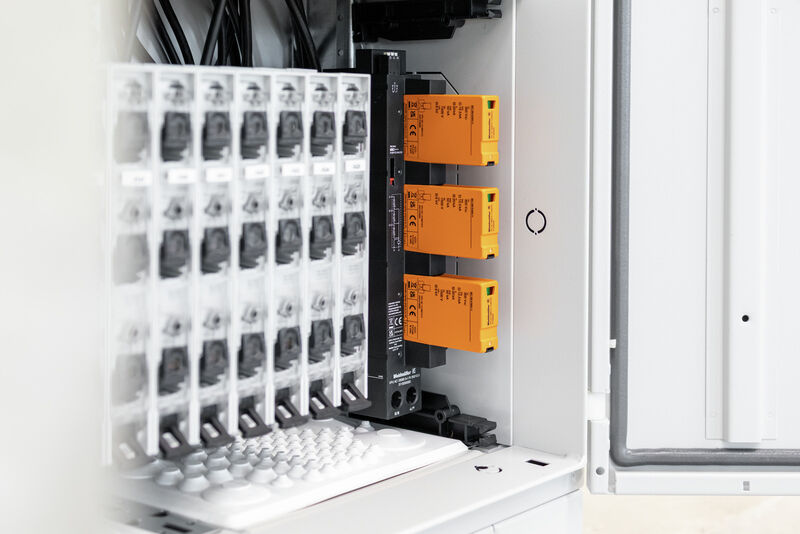

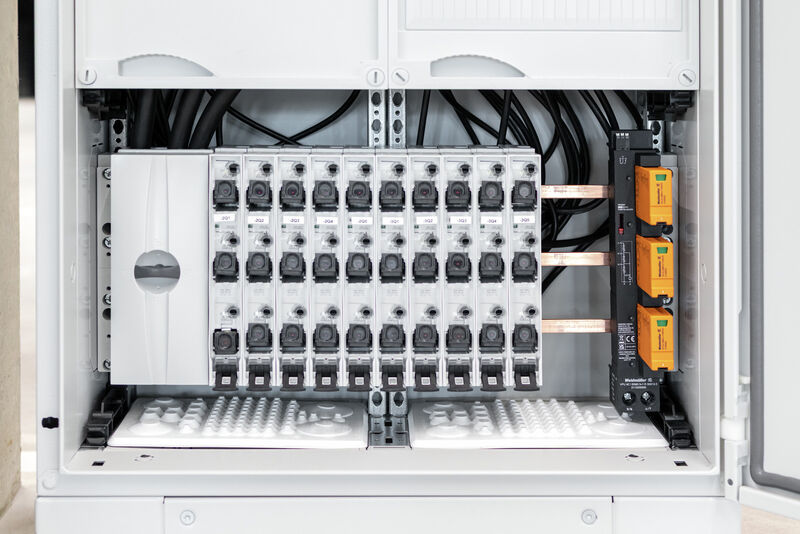

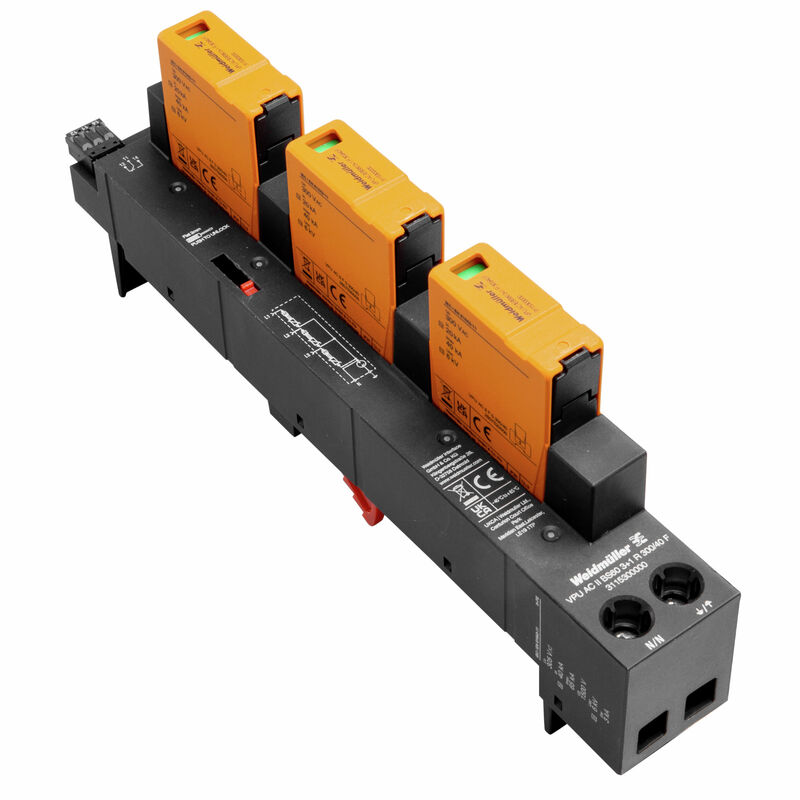

VPU AC II BS60 3 R 300/50

Ochrana proti přepětí, Nízké napětí, TN-C

ID výrobku 3115320000

Verze	Ochrana proti přepětí, Nízké napětí, TN-C
Číslo objednávky	3115320000
Typ	VPU AC II BS60 3 R 300/50
GTIN (EAN)	4099987207003
Množství	1 ks

Délka odizolování	10 mm
Max. krouticí moment	0,4 Nm
Průřez pro připojené vodiče, pevné jádro, max.	1,5 mm²
Průřez pro připojené vodiče, pevné jádro, min.	0,25 mm²
Typ připojení	PUSH IN

Barevný	černá Oranžová
Design	Instalační kryt; 2TE Insta IP 20
Lišta	Sběrnice
Optický funkční displej	zelená = OK, červená = svodič je vadný – vyměňte ho
Provozní nadmořská výška	≤ 4000 m
Stupeň krytí	IP20 v instalovaném stavu
Verze	Ochrana proti přepětí Nízké napětí

Kategorie rázového napětí	III
Závažnost znečištění	2

Dočasné přepětí (nadměrné napětí) - TOV	337 V
Frekvenční rozsah, max.	60 Hz
Frekvenční rozsah, min.	50 Hz
Jmenovité napětí (AC)	230 V
Kategorie požadavků podle normy IEC 61643-11	Typ II Typ III
Kombinovaný puls U_OC	6 kV
Koordinace energie (≤10 m)	Typ I Typ II Typ III
Max. trvalé napětí, Uc (AC)	300 V
Následná schopnost potlačit proud I_fi	Následný proud není nutné brát v úvahu.
Pojistka	Není nutná pojistka ≤315 A gG 250 A gG @50 kA Isccr 315 A gG @25 kA Isccr
Počet pólů	3
Signalizační kontakt	250 V 1A 1CO
Standardy	IEC 61643-11 EN 61643-11
Stupeň krytí U_p při I_N (L/N-PE)	≤1,5 kV
Svodový proud při U_n	0,5 mA
Síť o nízkém napětí	TN-C
Síťové napětí	230 V / 400 V
Typ napětí	AC
Třída požadavků podle normy EN 61643-11	T2 T3
Vybíjecí proud (typ III)	3 kA
Vybíjecí proud I_max. (8/20 µs) vodič-PE	50 kA
Vybíjecí proud I_n (8/20 µs) vodič-PE	20 kA
Zatížitelnost zkratovým proudem I_SCCR	25 kA
Čas odezvy	≤ 25 ns

Délka odizolování	18 mm
Metoda připojení vodiče	Šroubové připojení
Typ připojení	Šroubové připojení
Délka odizolování, jmenovité připojení	18 mm
Utahovací moment, min.	2 Nm
Utahovací moment, max.	4,5 Nm
Rozsah sevření, jmenovité připojení	6 mm²
Upínací rozsah, min.	6 mm²
Upínací rozsah, max.	35 mm²
Průřez vodiče, pevný, min.	6 mm²
Průřez vodiče, pevný, max.	35 mm²
Průřez připojení vodičů, jemně stáčené, min.	6 mm²
Průřez připojení vodičů, jemně stáčené, max.	25 mm²
Průřez připojení vodičů, splétané, min.	6 mm²
Průřez připojení vodičů, splétané, max.	35 mm²

Typ napětí

Časový interval

5 let
