Stáhnout datový list Příbuzné výrobky

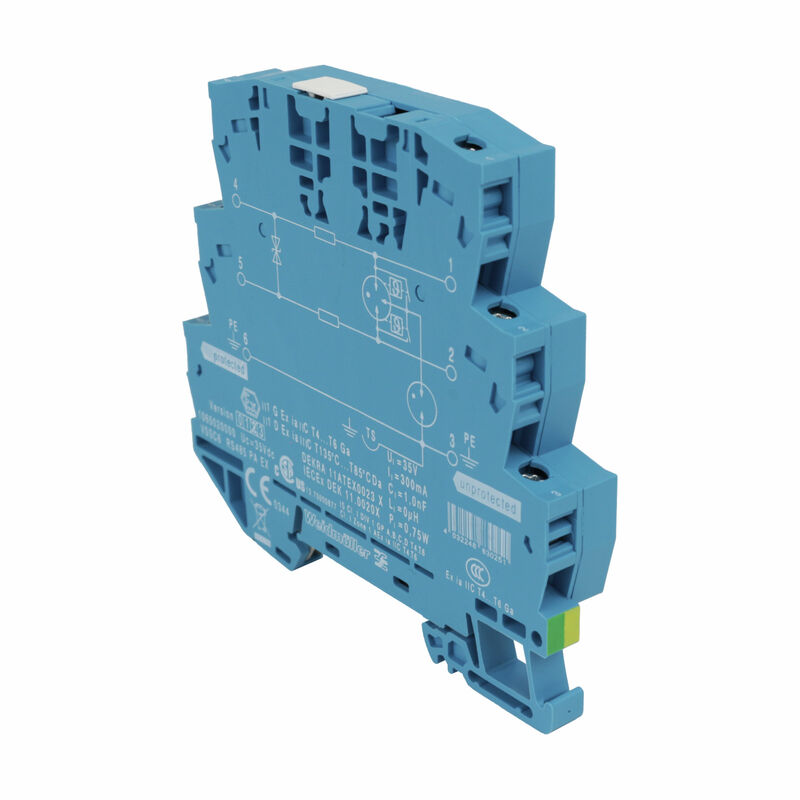

VSSC6 RS485 PA EX

Ochrana přístrojů a řídicích jednotek před přepětím, Ochrana proti rázovému napětí k měření a kontrole, U_P(L/N-PE) ≤ 2 kV

ID výrobku 1065020000

Vlastnosti

Všeobecné objednací údaje

Verze	Ochrana přístrojů a řídicích jednotek před přepětím, Ochrana proti rázovému napětí k měření a kontrole, U_P(L/N-PE) ≤ 2 kV
Číslo objednávky	1065020000
Typ	VSSC6 RS485 PA EX
GTIN (EAN)	4032248830251
Množství	1 ks

Rozměry a hmotnosti

Hloubka	81 mm
Hloubka (v palcích)	3,189 inch
Výška	88,5 mm
Výška (v palcích)	3,484 inch
Šířka	12.4
Šířka (v palcích)	0,488 inch
Čistá hmotnost	56 g

Teploty

Skladovací teplota	-40 °C...80 °C
Provozní teplota	-40 °C...70
Vlhkost	5...96 %

Pravděpodobnost selhání

SIL v souladu s IEC 61508	3
MTTF	3 936 a
SFF	93,97 %
λges	29
PFH v 1*10^-9 za hodinu	1.75

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	71e97bb7-979f-4330-94c0-20c629bb05e3

EX – data o ochraně

ATEX - označování prachu	II 1 D Ex ia IIIC T135 °C …T85 °C Da
ATEX - označování plynu	II 1 G Ex ia IIC T4… T6 Ga
IECEx - označování prachu	II 1 D Ex ia IIIC T135 °C …T85 °C Da
IECEx - označování plynu	II 1 G Ex ia IIC T4… T6 Ga
Příkon, max. P_I	0,75 W
Vstupní napětí, max. U_i	35 V
Vnitřní výkon, max. C_I	1 nF
Interní induktance, max. L_I	0 µH
Teplotní třída T4/135°C (-40°C ... +120 °C) li	300 mA
Teplotní třída T5/100°C (-40 ° C ... +85 °C) li	300 mA
Teplotní třída T6/85°C (-40 ° C ... +70 °C) li	300 mA

CSA údaje o ochraně

Interní induktance, max. L_I	0 µH
Plyn, třída C	IIB
Plyn, třída D	IIA
Plyn, třídy A, B	IIC
Vnitřní výkon, max. C_I	1 nF
Vstupní napětí, max. U_i	35 V
Vstupní proud, max. I_I	300 mA

Obecné údaje

Barevný	Světle modrá
Design	Svorka
Izolační funkce	Ne
Klasifikace hořlavosti UL 94	V-0
Lišta	TS 35
Optický funkční displej	Ne
Segment	Měření a regulace
Stupeň krytí	IP20
Verze	Ochrana proti rázovému napětí k měření a kontrole

Koordinace izolace podle normy EN 50178

Kategorie rázového napětí	III
Závažnost znečištění	2

Jmenovité údaje IEC / EN

Bleskový testovací proud, I_imp (10/350 µs) vodič-PE	0,5 kA
Dielektrická síla při FG proti PE	≥ 500 V
Jmenovité napětí (DC)	12 V
Jmenovitý proud I_N	300 mA
Kapacita nulování pulzů	≤ 15 ms
Kategorie požadavků podle normy IEC 61643-21	C2 C3 D1
Max. trvalé napětí, Uc (DC)	35 V
Objemový odpor	1,8 Ω 10 %
Počet pólů	1
Proudová zatížitelnost při rázovém proudu C2	2,5 kA 8/20 µs 5 kV 1,2/50 µs
Proudová zatížitelnost při rázovém proudu C3	10 A 10/1000 µs
Proudová zatížitelnost při rázovém proudu D1	0,5 kA 10/350 μs
Přetížení – režim selhání	Mód 2
Standardy	IEC61643-21:2009 DIN EN 60079-0.2009 DIN EN 60079-26:2007 DIN EN 61241-11:2006
Stupeň ochrany U_P (typ.)	≤ 2 kV
Testovací zkušební proud I_imp (10/350 µs)	0,5 kA
Typ napětí	DC
Vlastnosti při přenosu signálu (-3 dB)	113,6 MHz
Vstupní napětí, max. U_i	35 V
Vybíjecí proud I_max. (8/20 µs) vodič-vodič	5 kA
Vybíjecí proud I_max. (8/20 µs) vodič-PE	5 kA
Vybíjecí proud I_n (8/20 µs) vodič-PE	2,5 kA
Vybíjecí proud I_n (8/20 µs) vodič-vodič	2,5 kA
Vybíjecí proud, max. (8/20 µs)	10 kA
Ztráta při zapojování	250 MHz

Další detaily o osvědčení

GOST certifikát

[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Data připojení

Délka odizolování	10 mm
Typ připojení	Šroubové připojení
Utahovací moment, min.	0,5 Nm
Utahovací moment, max.	0,8 Nm
Upínací rozsah, min.	0,5 mm²
Upínací rozsah, max.	4 mm²
Průřez vodiče, pevný, min.	0,5 mm²
Průřez vodiče, pevný, max.	6 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.	0,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.	4 mm²
Průřez připojení vodičů, splétané, min.	0,5 mm²
Průřez připojení vodičů, splétané, max.	4 mm²

Elektrické údaje

Typ napětí

Obecné údaje

Počet pólů	1
Stupeň krytí	IP20
Barevný	Světle modrá

Hodnocení IECEx/ATEX/cUL

ATEX - označování prachu	II 1 D Ex ia IIIC T135 °C …T85 °C Da
ATEX - označování plynu	II 1 G Ex ia IIC T4… T6 Ga
Osvědčení ATEX	[ATEX Certificate](PDF/11ATEX0023X Iss 1 (D+E).pdf)
Osvědčení IEC Ex	[IECEX Zertifikat](PDF/VSSC_IECEx DEK 11.0020x.pdf)
IECEx - označování prachu	II 1 D Ex ia IIIC T135 °C …T85 °C Da
IECEx - označování plynu	II 1 G Ex ia IIC T4… T6 Ga
Certifikát cUL	[cUL Certificate](pdf/VSSC.PDF)

Důležitá poznámka

Informace o produktu

Režim 2: Uveďte, kde byla část JPD omezující napětí zkratovaná kvůli velmi nízké impedanci v rámci JPD. Linka je nefunkční, ale měřicí zařízení je stále chráněné prostřednictvím zkratování.

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[EG Baumusterprüfung / EC Type Examination](https://mdcop.weidmueller.com/mediadelivery/asset/900_313324) [SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86288)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60173)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1065020000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1065020000)
Uživatelská dokumentace	[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_49596)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)

Klasifikace

ETIM 6.0	EC000943
ETIM 7.0	EC000943
ETIM 8.0	EC000943
ETIM 9.0	EC000943
ECLASS 9.0	27-13-08-07
ECLASS 9.1	27-13-08-07
ECLASS 10.0	27-13-08-07
ECLASS 11.0	27-13-08-07
ECLASS 12.0	27-17-90-90
ECLASS 13.0	27-17-90-90
ECLASS 14.0	27-17-90-90

Listy specifikací zakázky

Dlouhá specifikace

Přepěťová ochrana v 6,2 mm široké DIN liště pro RS 422 / RS 485 Profibus PA signální obvod s 12 V DC a 2-vodičovou technologií. Ochránit lze datový signál RS 422 / RS 485 s max. 0,6 A. Když se svorka zapojí, součastně se vytvoří elektrický kontakt mezi montážní lištou (zemí) a referenčním potenciálem (zemí) ochranného obvodu ve svorce. Vizuální identifikace svorkovnice na základě typu chráněného spínání a úrovně napětí. Svorkovnici lze popsat nebo označit.

Krátká specifikace

Přepěťová ochrana v 6,2 mm široké DIN liště pro RS 422 / RS 485 Profibus signální obvod s 2-vodičovou technologií. Verze: 12 V DC

Osvědčení

Schválení	![CE](/picture/CE.gif) ![CSAEX](/picture/CSAEX.gif) ![DEKRAATEX](/picture/DEKRAATEX.gif) ![FUSAFETY](/picture/FUSAFETY.gif) ![IECEXDEK](/picture/IECEXDEK.gif)
ROHS	Shoda
