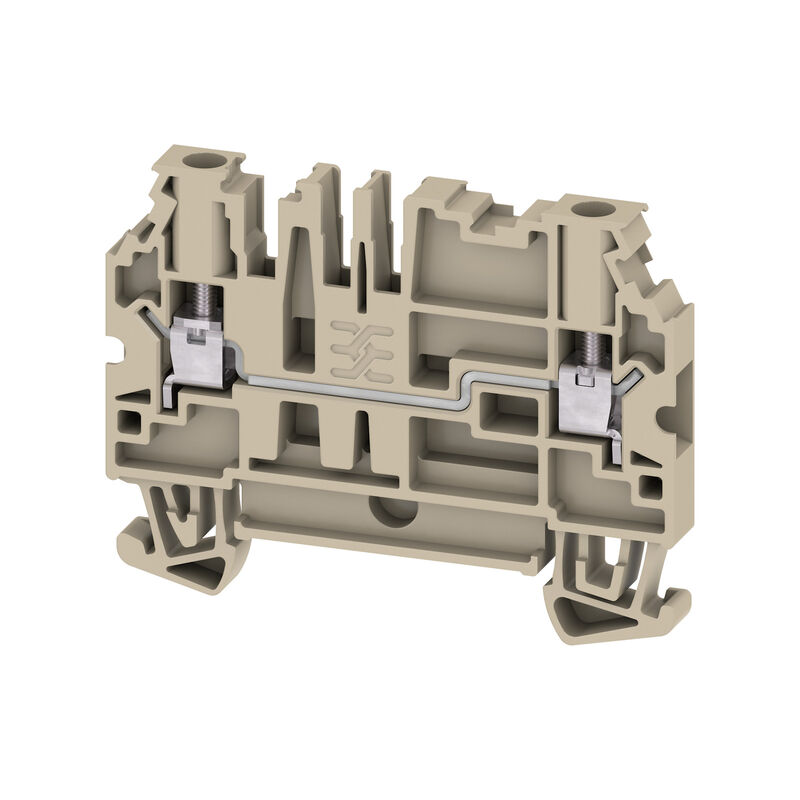

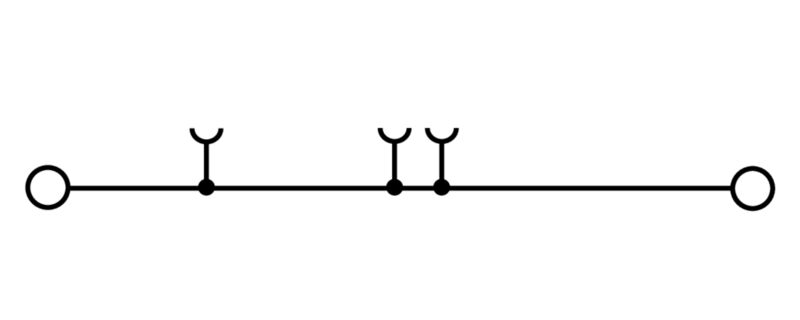

W2C 4 FT
W2C 4 FT

W2C 4 FT

Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 4 mm², 32 A, 800 V, Počet připojení: 2

ID výrobku 2892650000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 80 Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Odpojovací svorkovnice Všeobecně Uzemnění - jmenovité údaje Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Verze
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 4 mm², 32 A, 800 V, Počet připojení: 2
Číslo objednávky
2892650000
Typ
W2C 4 FT
GTIN (EAN)
4064675884330
Množství
50  ks

Rozměry a hmotnosti

Hloubka
46  mm
Hloubka (v palcích)
1,811  inch
Výška
60  mm
Výška (v palcích)
2,362  inch
Šířka
6,1  mm
Šířka (v palcích)
0,24  inch
Čistá hmotnost
11,93  g

Teploty

Trvalá provozní teplota, min.
-60  °C
Trvalá provozní teplota, max.
130  °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Tmavě béžová
Klasifikace hořlavosti UL 94
V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)
TUEV22ATEX7090U
Č. osvědčení (IECEX)
IECEXTUR22.0020U
Max. napětí (ATEX)
550 V
Proud (ATEX)
29 A
Průřez vodiče max. (ATEX)
4 mm²
Max. napětí (IECEX)
550 V
Proud (IECEX)
29 A
Průřez vodiče max. (IECEX)
4 mm²

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Počet pólů na řadu
1
Úrovně propojené interně
Ne
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Otevřené strany
pravá
Příchytka
Ano
Typ montáže
TS 35
Typ upevnění
TS 35
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění (další připojení)

Typ připojení, další připojení
Šroubové připojení

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.
1,5  mm²
Dvojdutinka, max.
0,5  mm²
Délka odizolování
8  mm
Měřidlo podle IEC 60947-1
A3
Počet připojení
2
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 24
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
4  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,25  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
4  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,25  mm²
Průřez připojení vodiče, pevné jádro, max.
6  mm²
Průřez připojení vodiče, pevné jádro, min.
0,25  mm²
Průřez připojení vodičů, jemně splétané, min.
0,25  mm²
Průřez připojení vodičů, jemně stáčené, max.
6  mm²
Průřez připojení vodičů, jemně stáčené, min.
0,25  mm²
Průřez připojení vodičů, splétané, max.
6  mm²
Průřez připojení vodičů, splétané, min.
0,25  mm²
Směr připojení
na straně
Svěrný šroub
M 3
Typ připojení
Šroubové připojení
Upínací rozsah, max.
6  mm²
Upínací rozsah, min.
0,25  mm²
Utahovací moment, max.
0,8  Nm
Utahovací moment, min.
0,5  Nm
Velikost nože
0,6 x 3,5 mm

CSA data hodnocení

Průřez vodiče max. (CSA)
12 AWG
Průřez vodiče min. (CSA)
24 AWG
Velikost napětí B (CSA)
300 V
Velikost napětí C (CSA)
300 V
Velikost napětí D (CSA)
600 V
Velikost proudu B (CSA)
20 A
Velikost proudu C (CSA)
20 A
Velikost proudu D (CSA)
5 A
Č. osvědčení (CSA)
227442-80219640

Odpojovací svorkovnice

Integrovaná testovací zdířka
Ne

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 24
Standardy
IEC 60947-7-1

Uzemnění - jmenovité údaje

Funkce PEN
Ne

Data hodnocení

Jmenovitý průřez
4  mm²
Jmenovité napětí
800  V
Jmenovité DC napětí
800  V
Jmenovitý proud
32  A
Proud při maximu vodičů
32  A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1  mΩ
Jmenovité impulzní výdržné napětí
8 kV
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
12 AWG
Průřez vodiče propojení v terénu min. (cURus)
24 AWG
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Průřez vodiče propojení z výroby min. (cURus)
24 AWG
Č. osvědčení (cURus)
E60693

Klasifikace

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
