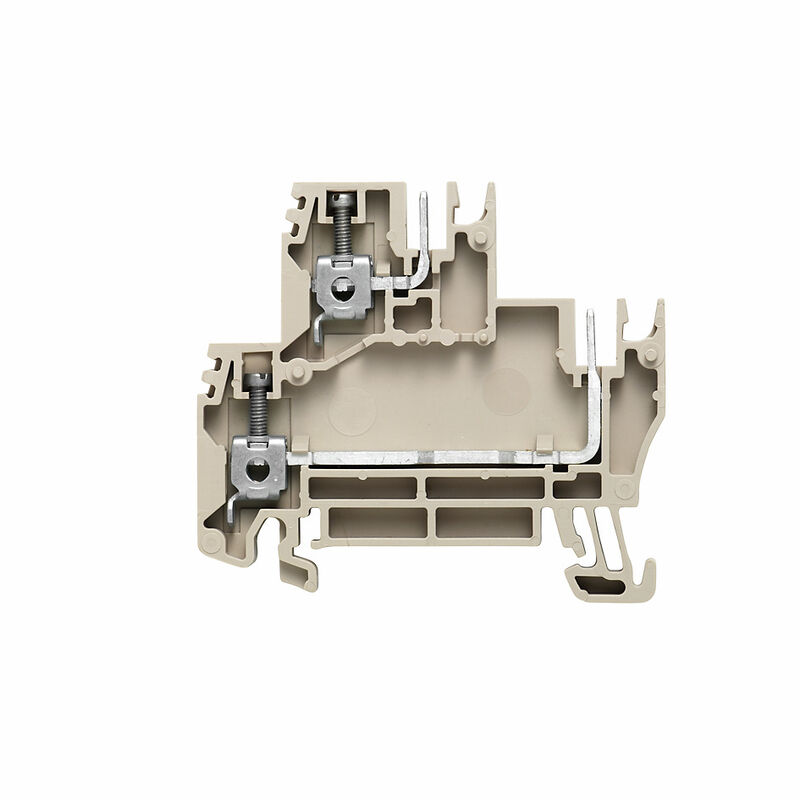

WDK 2.5 BLZ/7.62/ZA

Vícevrstvá modulární svorka, Šroubové připojení, 2.5 mm², 400 V, 18.5 A, Počet úrovní: 2, Tmavě béžová

ID výrobku 1038500000

Verze	Vícevrstvá modulární svorka, Šroubové připojení, 2.5 mm², 400 V, 18.5 A, Počet úrovní: 2, Tmavě béžová
Objednací číslo	1038500000
Typ	WDK 2.5 BLZ/7.62/ZA
EAN	4008190861179
Množství	50 ks

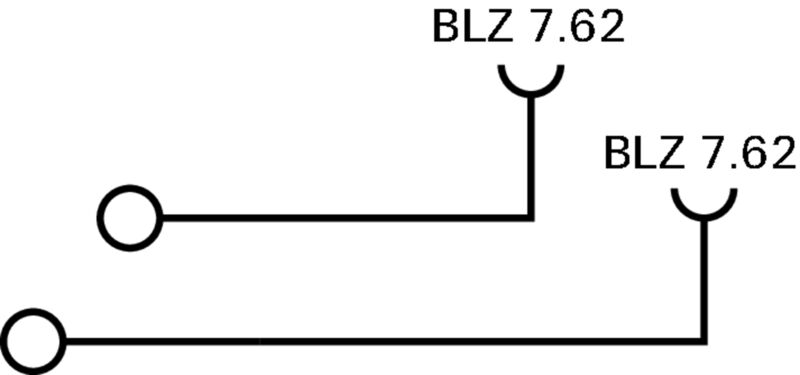

Verze	2 šroubová připojení - 2 zásuvná připojení S montážním kolíkem Jeden konec bez konektoru
Nutná koncová deska	Ano
Počet potenciálů	2
Počet úrovní	2
Počet svěrných bodů na úroveň	2
Počet pólů na řadu	1
Úrovně propojené interně	Ne
PE připojení	Ne
Lišta	TS 35
N-funkce	Ne
PE funkce	Ne
Funkce PEN	Ne

Průřez připojeného vodiče, pevný, dva vodiče k upevnění svorkou, max.	2,5 mm²
Průřez připojeného vodiče, pevný, dva vodiče k upevnění svorkou, min.	0,5 mm²
Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min.	0,5 mm²
Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max.	1,5 mm²
Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, max.	1,5 mm²
Průřez vodičového připojení, jemně slaněné a s koncovkami DIN 46228/1, 2 upnutelné vodiče, min.	0,5 mm²

Otevřené strany	pravá
Počet podobných svorek	1
Typ montáže	Příchytka
Verze testovaná ve výbušném prostředí	Ne

Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max.	2,5 mm²
Typ připojení, další připojení	Šroubové připojení

Délka odizolování	10 mm
Měřidlo podle IEC 60947-1	A3
Počet připojení	2
Průřez propojení AWG, max.	AWG 12
Průřez propojení AWG, min.	AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.	2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.	0,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.	2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.	0,5 mm²
Průřez připojení vodiče, pevné jádro, max.	4 mm²
Průřez připojení vodiče, pevné jádro, min.	0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.	4 mm²
Průřez připojení vodičů, jemně stáčené, min.	0,5 mm²
Průřez připojení vodičů, splétané, max.	4 mm²
Průřez připojení vodičů, splétané, min.	1,5 mm²
Směr připojení	na straně
Svěrný šroub	M 2,5
Typ připojení	Šroubové připojení
Typ připojení 2	Šroubové připojení
Upínací rozsah, max.	4 mm²
Upínací rozsah, min.	0,13 mm²
Velikost nože	0,6 x 3,5 mm
Úroveň krouticího momentu s elektrickým šroubovákem DMS	1

TS 35 offset

31,5 mm

Jmenovitý průřez	2,5 mm²
Jmenovité napětí	400 V
Jmenovité DC napětí	400 V
Jmenovitý proud	18,5 A
Proud při maximu vodičů	20 A
Standardy	IEC 61984 V souladu s normou IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x	1,33 mΩ
Jmenovité impulzní výdržné napětí	6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x	0,77 W
Závažnost znečištění	3

Osvědčení/Certifikát/Prohlášení o shodě	[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37237) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46973)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1038500000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1038500000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1038500000&norm=0)
Uživatelská dokumentace	[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)
