Vlastnosti

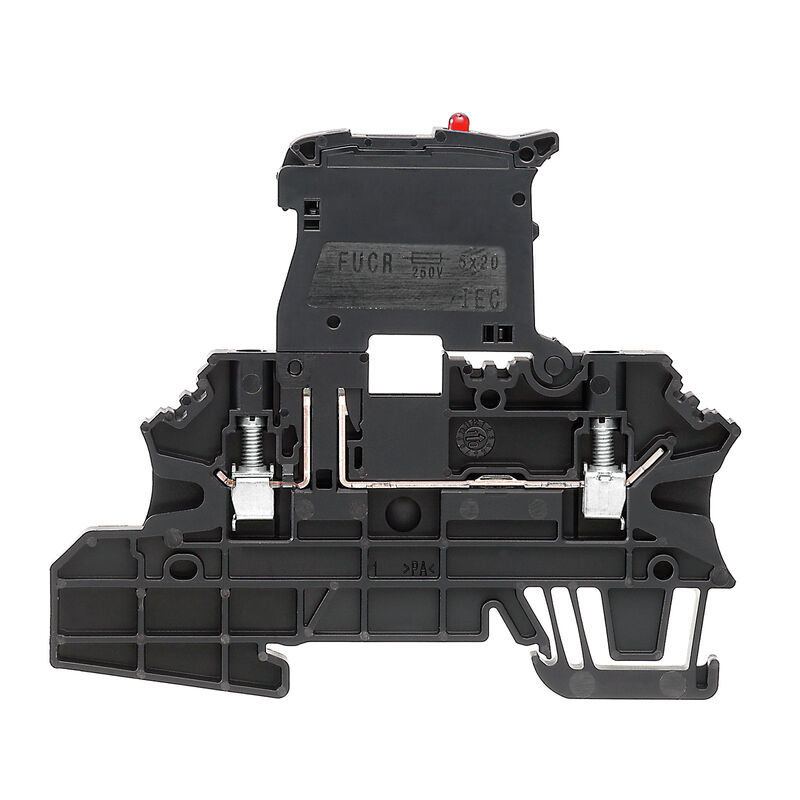

Verze | Svorka pojistky, Šroubové připojení, černá, 2.5 mm², 6.3 A, 70 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-0, Wemid, G-Si. 5 x 20 |
Číslo objednávky | 1162940000 |
Typ | WMF 2.5 FU 30-70V SW |
GTIN (EAN) | 4032248992102 |
Množství | 50 ks |
Hloubka | 74 mm |
Hloubka (v palcích) | 2,913 inch |
Hloubka včerně DIN lišty | 74,5 mm |
Výška | 88 mm |
Výška (v palcích) | 3,465 inch |
Šířka | 5,08 mm |
Šířka (v palcích) | 0,2 inch |
Čistá hmotnost | 17,53 g |
Skladovací teplota | -25 °C...55 °C |
Trvalá provozní teplota, min. | -50 °C |
Trvalá provozní teplota, max. | 120 °C |
Stav souladu se směrnicí RoHS | V souladu s výjimkou |
Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7cI |
REACH SVHC | No SVHC above 0.1 wt% |
Materiál | Wemid |
Barevný | černá |
Klasifikace hořlavosti UL 94 | V-0 |
Č. osvědčení (ATEX) | DEMKO14ATEX1389U |
Č. osvědčení (IECEX) | IECEXUL14.0097U |
Proud (ATEX) | 6.3 A |
Průřez vodiče max. (ATEX) | 4 mm² |
Proud (IECEX) | 6.3 A |
Průřez vodiče max. (IECEX) | 4 mm² |
Značení EN 60079-7 | Ex ec II C Gc |
Ex 2014/34/EU značka | II 3 G |
Verze |
Šroubové připojení
Izolátor pojistky pro zásuvné propojení Jeden konec bez konektoru |
Nutná koncová deska | Ano |
Počet potenciálů | 1 |
Počet úrovní | 1 |
Počet svěrných bodů na úroveň | 2 |
Počet pólů na řadu | 1 |
PE připojení | Ne |
Lišta | TS 35 |
N-funkce | Ne |
PE funkce | Ne |
Funkce PEN | Ne |
Otevřené strany | pravá |
Typ montáže | Příchytka |
Typ připojení, další připojení | Šroubové připojení |
Délka odizolování | 10 mm |
Měřidlo podle IEC 60947-1 | A3 |
Počet připojení | 2 |
Průřez propojení AWG, max. | AWG 12 |
Průřez propojení AWG, min. | AWG 26 |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 2,5 mm² |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
Průřez připojení vodiče, pevné jádro, max. | 4 mm² |
Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
Průřez připojení vodičů, splétané, max. | 4 mm² |
Průřez připojení vodičů, splétané, min. | 1,5 mm² |
Směr připojení | na straně |
Svěrný šroub | M 3 |
Typ připojení | Šroubové připojení |
Typ připojení 2 | Šroubové připojení |
Upínací rozsah, max. | 4 mm² |
Upínací rozsah, min. | 0,5 mm² |
Utahovací moment, max. | 0,6 Nm |
Utahovací moment, min. | 0,5 Nm |
Velikost nože | 0,6 x 3,5 mm |
Průřez vodiče max. (CSA) | 12 AWG |
Průřez vodiče min. (CSA) | 26 AWG |
Velikost napětí B (CSA) | 600 V |
Velikost napětí C (CSA) | 600 V |
Velikost napětí D (CSA) | 600 V |
Velikost proudu B (CSA) | 17 A |
Velikost proudu C (CSA) | 17 A |
Velikost proudu D (CSA) | 5 A |
Č. osvědčení (CSA) | 200039-1057876 |
Typ napětí ukazatele | AC/DC |
Displej | červená LED |
Držák pojistky (držák kazety) | otočné |
Kazetová pojistka | G-Si. 5 x 20 |
Typ napětí ukazatele | AC/DC |
Ztráta výkonu ochrany proti přetížení a zkratu pro jednotlivé uspořádání | 1,6 W při 6,3 A při 44°C |
Ztráta výkonu ochrany proti přetížení a zkratu pro kompozitní uspořádání | 1,6 W při 6,3 A při 23°C |
Ztráta výkonu pouze ochrany proti zkratu pro jednotlivé uspořádání | 4 W při 6,3 A při 61°C |
Ztráta výkonu pouze ochrany proti zkratu pro kompozitní uspořádání | 2,5 W při 6,3 A při 48°C |
Lišta | TS 35 |
Průřez propojení AWG, max. | AWG 12 |
Průřez propojení AWG, min. | AWG 26 |
Standardy |
IEC 60947-7-3
IEC 61984 |
Funkce PEN | Ne |
Jmenovitý průřez | 2,5 mm² |
Jmenovité napětí | 70 V |
Jmenovité DC napětí | 70 V |
Jmenovitý proud | 6,3 A |
Proud při maximu vodičů | 6,3 A |
Standardy |
IEC 60947-7-3
IEC 61984 |
Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
Jmenovité impulzní výdržné napětí | 8 kV |
Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
Kategorie rázového napětí | III |
Závažnost znečištění | 3 |
Průřez vodiče max. (cURus) | 12 AWG |
Průřez vodiče min. (cURus) | 26 AWG |
Průřez vodiče propojení v terénu max. (cURus) | 12 AWG |
Průřez vodiče propojení v terénu min. (cURus) | 26 AWG |
Průřez vodiče propojení z výroby max. (cURus) | 12 AWG |
Průřez vodiče propojení z výroby min. (cURus) | 26 AWG |
Velikost napětí B (cURus) | 600 V |
Velikost napětí C (cURus) | 600 V |
Velikost napětí D (cURus) | 600 V |
Velikost proudu B (cURus) | 17 A |
Velikost proudu C (cURus) | 17 A |
Velikost proudu D (cURus) | 5 A |
Č. osvědčení (cURus) | E60693 |
Informace o produktu | Napětí závisí na zvoleném pojistkovém prvku nebo na zvolené kontrolce |
Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_72399)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79912) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79913) [AEx ec Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79914) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178454) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37376) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) |
Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60631) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1162940000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1162940000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1162940000&norm=0) |
Uživatelská dokumentace |
[Beipackzettel_WMF.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35349)
[NTI WMF FU.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_72408) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000899 |
ETIM 7.0 | EC000899 |
ETIM 8.0 | EC000899 |
ETIM 9.0 | EC000899 |
ECLASS 9.0 | 27-14-11-16 |
ECLASS 9.1 | 27-14-11-16 |
ECLASS 10.0 | 27-14-11-16 |
ECLASS 11.0 | 27-14-11-16 |
ECLASS 12.0 | 27-14-11-16 |
ECLASS 13.0 | 27-25-01-13 |
ECLASS 14.0 | 27-25-01-13 |
Schválení | ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![CURUSEX](/picture/CURUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![IECEXULD](/picture/IECEXULD.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Shoda |
UL File Number Search | [Web UL](LINK/UL_search.html) |
Č. osvědčení (cURus) | E60693 |
Č. osvědčení (cURusEX) | E184763 |
