Vlastnosti
| Verze | Svorka pojistky, Šroubové připojení, černá, 2.5 mm², 6.3 A, 150 V, Počet připojení: 3, Počet úrovní: 2, TS 35, V-0, Wemid, G-Si. 5 x 20 |
| Číslo objednávky | 1163070000 |

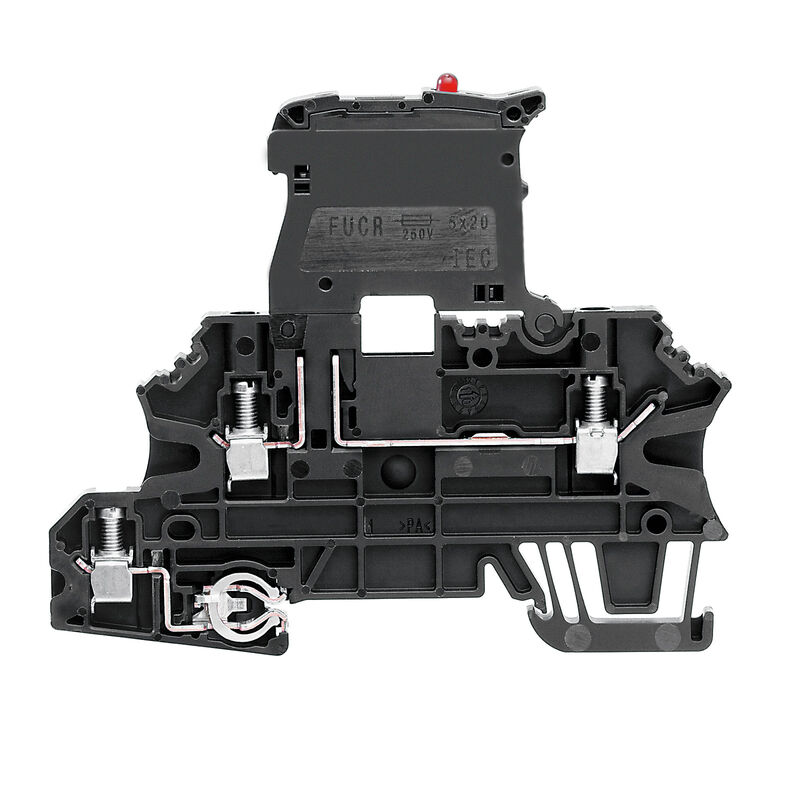

| Typ | WMF 2.5 FU PE 60-150V SW |
| GTIN (EAN) | 4032248991792 |
| Množství | 50 ks |
| Hloubka | 74 mm |
| Hloubka (v palcích) | 2,913 inch |
| Hloubka včerně DIN lišty | 74,5 mm |
| Výška | 88 mm |
| Výška (v palcích) | 3,465 inch |
| Šířka | 5,08 mm |
| Šířka (v palcích) | 0,2 inch |
| Čistá hmotnost | 20 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | černá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Č. osvědčení (ATEX) | DEMKO14ATEX1389U |
| Č. osvědčení (IECEX) | IECEXUL14.0097U |
| Proud (ATEX) | 6.3 A |
| Průřez vodiče max. (ATEX) | 4 mm² |
| Proud (IECEX) | 6.3 A |
| Průřez vodiče max. (IECEX) | 4 mm² |
| Značení EN 60079-7 | Ex ec II C Gc |
| Ex 2014/34/EU značka | II 3 G |
| Verze |
Šroubové připojení
Izolátor pojistky S přřipojením uzemnění pro zásuvné propojení Jeden konec bez konektoru |
| Nutná koncová deska | Ano |
| Počet úrovní | 2 |
| Lišta | TS 35 |
| Otevřené strany | pravá |
| Typ montáže | Příchytka |
| Typ připojení, další připojení | Šroubové připojení |
| Délka odizolování | 10 mm |
| Měřidlo podle IEC 60947-1 | A3 |
| Počet připojení | 3 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 4 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 4 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 3 |
| Typ připojení | Šroubové připojení |
| Typ připojení 2 | Šroubové připojení |
| Upínací rozsah, max. | 4 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Utahovací moment, max. | 0,6 Nm |
| Utahovací moment, min. | 0,5 Nm |
| Velikost nože | 0,6 x 3,5 mm |
| Průřez vodiče max. (CSA) | 12 AWG |
| Průřez vodiče min. (CSA) | 26 AWG |
| Velikost napětí B (CSA) | 600 V |
| Velikost napětí C (CSA) | 600 V |
| Velikost napětí D (CSA) | 600 V |
| Velikost proudu B (CSA) | 17 A |
| Velikost proudu C (CSA) | 17 A |
| Velikost proudu D (CSA) | 5 A |
| Č. osvědčení (CSA) | 200039-1057876 |
| Typ napětí ukazatele | AC/DC |
| Displej | červená LED |
| Držák pojistky (držák kazety) | otočné |
| Kazetová pojistka | G-Si. 5 x 20 |
| Typ napětí ukazatele | AC/DC |
| Ztráta výkonu ochrany proti přetížení a zkratu pro jednotlivé uspořádání | 1,6 W při 6,3 A při 44°C |
| Ztráta výkonu ochrany proti přetížení a zkratu pro kompozitní uspořádání | 1,6 W při 6,3 A při 23°C |
| Ztráta výkonu pouze ochrany proti zkratu pro jednotlivé uspořádání | 4 W při 6,3 A při 61°C |
| Ztráta výkonu pouze ochrany proti zkratu pro kompozitní uspořádání | 2,5 W při 6,3 A při 48°C |
| Lišta | TS 35 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 26 |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovité napětí | 150 V |
| Jmenovité DC napětí | 150 V |
| Jmenovitý proud | 6,3 A |
| Proud při maximu vodičů | 6,3 A |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Jmenovité impulzní výdržné napětí | 8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 3 |
| Průřez vodiče max. (cURus) | 12 AWG |
| Průřez vodiče min. (cURus) | 26 AWG |
| Průřez vodiče propojení v terénu max. (cURus) | 12 AWG |
| Průřez vodiče propojení v terénu min. (cURus) | 26 AWG |
| Průřez vodiče propojení z výroby max. (cURus) | 12 AWG |
| Průřez vodiče propojení z výroby min. (cURus) | 26 AWG |
| Velikost napětí B (cURus) | 600 V |
| Velikost napětí C (cURus) | 600 V |
| Velikost napětí D (cURus) | 600 V |
| Velikost proudu B (cURus) | 17 A |
| Velikost proudu C (cURus) | 17 A |
| Velikost proudu D (cURus) | 5 A |
| Č. osvědčení (cURus) | E60693 |
| Informace o produktu | Napětí závisí na zvoleném pojistkovém prvku nebo na zvolené kontrolce |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_72399)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79912) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79913) [AEx ec Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79914) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178454) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37372) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60641) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1163070000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1163070000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1163070000&norm=0) |
| Uživatelská dokumentace |
[Beipackzettel_WMF.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35349)
[NTI WMF FU.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_72408) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Schválení |          |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
| Č. osvědčení (cURusEX) | E184763 |
