Vlastnosti
| Verze | Propojka (svorka), Přišroubováno, Žlutá, 76 A, Počet pólů: 2, Rozteč v mm (P): 11.90, Izolované: Ano, Šířka: 13 mm |
| Číslo objednávky | 1073400000 |

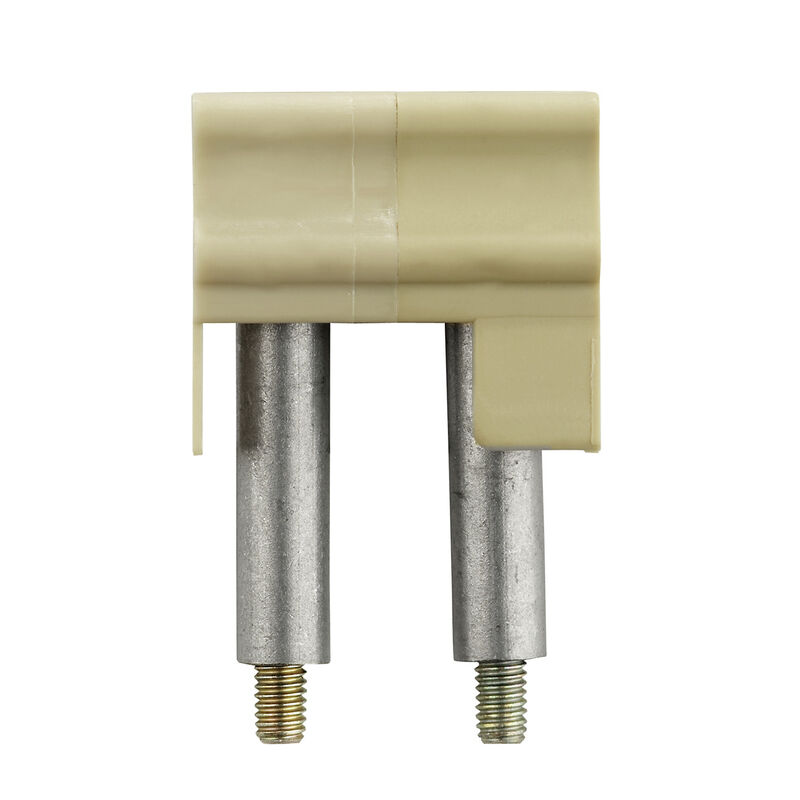

| Typ | WQV 16N-10 |
| GTIN (EAN) | 4008190855901 |
| Množství | 10 ks |
| Hloubka | 34,4 mm |
| Hloubka (v palcích) | 1,354 inch |
| Výška | 21 mm |
| Výška (v palcích) | 0,827 inch |
| Šířka | 13 mm |
| Šířka (v palcích) | 0,512 inch |
| Čistá hmotnost | 8,7 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 100 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | PA 66 |
| Barevný | Žlutá |
| Klasifikace hořlavosti UL 94 | V-2 |
| Verze | Spojovací konektor |
| Návod k instalaci | Přímá montáž |
| Typ montáže | Přišroubováno |
| Typ upevnění | Přišroubováno |
| Verze testovaná ve výbušném prostředí | Ne |
| Jmenovitý proud, více pólů | 76 A |
| Počet propojených svorkovnic | 2 |
| Rozsah utahovacího momentu upevňovacího šroubu | 1,2 - 2,4 Nm |
| Typ | Spojovací konektor |
| Rozteč v mm (P) | 11,9 mm |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 2 |
| Jmenovitý proud | 76 A |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245707) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1073400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1073400000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1073400000&norm=0) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Shoda |
