Vlastnosti

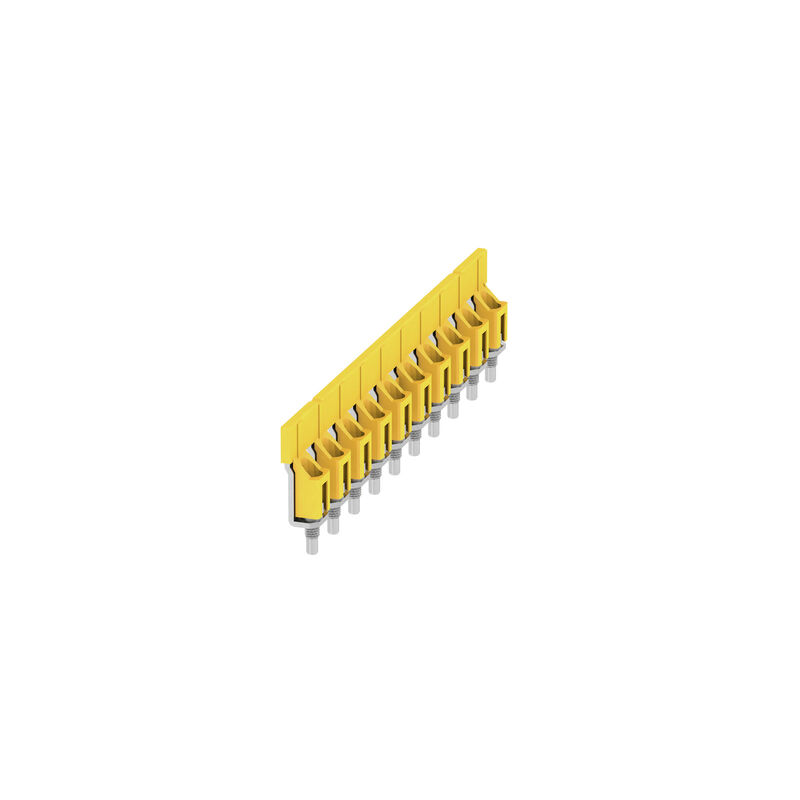

| Verze | Propojka (svorka), Přišroubováno, Žlutá, 112 A, Počet pólů: 10, Rozteč v mm (P): 16.00, Izolované: Ano, Šířka: 9.85 mm |
| Číslo objednávky | 1053160000 |
| Typ | WQV 35/10 |
| GTIN (EAN) | 4008190026028 |
| Množství | 10 ks |
| Hloubka | 28 mm |
| Hloubka (v palcích) | 1,102 inch |
| Výška | 155,7 mm |
| Výška (v palcích) | 6,13 inch |
| Šířka | 9,85 mm |
| Šířka (v palcích) | 0,388 inch |
| Čistá hmotnost | 67,4 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | PA 66 |
| Barevný | Žlutá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Pro svorky |
| Návod k instalaci | Přímá montáž |
| Typ upevnění | Přišroubováno |
| Jmenovitý proud, více pólů | 112 A |
| Počet propojených svorkovnic | 10 |
| Rozsah utahovacího momentu upevňovacího šroubu | 1,2 - 2,4 Nm |
| Typ | Spojovací konektor |
| Rozteč v mm (P) | 16 mm |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 10 |
| Jmenovité napětí | 400 V |
| Jmenovitý proud | 112 A |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje |
[CAD data -- 09134_WQV_35-10_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38088)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236559) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1053160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1053160000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1053160000&norm=0) |
| Uživatelská dokumentace |
[Beipackzettel_WQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35346)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Shoda |
Příslušenství
Je příslušenstvím
-
ID výrobku:2000060000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, černá/žlutá, 35 mm², 125 A, 1000 V, Počet připojení: 2
-
ID výrobku:1393400000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 35 mm², 125 A, 1000 V, Počet připojení: 2
-
ID výrobku:1028880000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, Modrá, 35 mm², 125 A, 1000 V, Počet připojení: 2
-
ID výrobku:1029000000Obalová jednotka:25 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 35 mm², 125 A, 1000 V, Počet připojení: 2
-
ID výrobku:1020580000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, Modrá, 35 mm², 125 A, 1000 V, Počet připojení: 2
-
ID výrobku:1020680000Obalová jednotka:25 ks
Průchozí svorkovnice, Šroubové připojení, Modrá, 35 mm², 125 A, 1000 V, Počet připojení: 2
-
ID výrobku:1020500000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 35 mm², 125 A, 1000 V, Počet připojení: 2
-
ID výrobku:1020510000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, černá, 35 mm², 125 A, 1000 V, Počet připojení: 2
-
ID výrobku:1020600000Obalová jednotka:25 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 35 mm², 125 A, 1000 V, Počet připojení: 2
-
ID výrobku:1028800000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 35 mm², 125 A, 1000 V, Počet připojení: 2
-
ID výrobku:1298080000Obalová jednotka:40 ks
Průchozí svorkovnice, Šroubové připojení, Červená, 35 mm², 125 A, 1000 V, Počet připojení: 2
