Vlastnosti

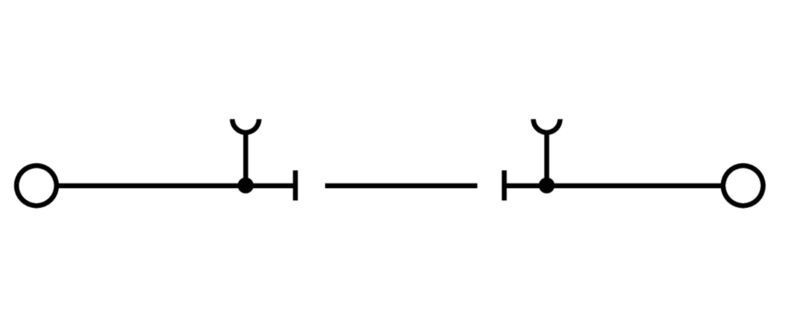

| Verze | Měření odpojovací svorkovnice transformátoru, Šroubové připojení, 41, 2 |
| Číslo objednávky | 1161690000 |
| Typ | WTL 6 SL |
| GTIN (EAN) | 4032248950812 |
| Množství | 50 ks |
| Hloubka | 50 mm |
| Hloubka (v palcích) | 1,968 inch |
| Hloubka včerně DIN lišty | 50,5 mm |
| Výška | 82,7 mm |
| Výška (v palcích) | 3,256 inch |
| Šířka | 7,9 mm |
| Šířka (v palcích) | 0,311 inch |
| Čistá hmotnost | 29,46 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 0eb7d846-d0a1-43e5-93a4-d7c6856c4cda |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Šroubové připojení
Speciální podlouhlý izolátor svorky s pružinovým upínáním kabelu s konektory samicemi Jeden konec bez konektoru |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Otevřené strany | pravá |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ne |
| Délka odizolování | 16 mm |
| Měřidlo podle IEC 60947-1 | A5 |
| Počet připojení | 2 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 6 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 6 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 6 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 6 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 3,5 |
| Typ připojení | Šroubové připojení |
| Upínací rozsah, max. | 6 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Utahovací moment, max. | 1,6 Nm |
| Utahovací moment, min. | 0,8 Nm |
| Velikost nože | 0,8 x 4,0 mm |
| TS 35 offset | 32 mm |
| Drážky | Kluzná matice |
| Integrovaná testovací zdířka | Ano |
| Příčné odpojení | bez |
| Utahovací moment, max. oddělovač šroubu | 0,7 Nm |
| Utahovací moment, min. oddělovač šroubu | 0,5 Nm |
| Lišta | TS 35 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 6 mm² |
| Jmenovité DC napětí | 630 V |
| Jmenovitý proud | 41 A |
| Proud při maximu vodičů | 57 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 0,78 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 1,31 W |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 2 |
| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37172)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284528) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60625) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1161690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1161690000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1161690000&norm=0) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Schválení |   |
| ROHS | Shoda |
