Vlastnosti
| Verze | Zkušební odpojovací svorka, Šroubové připojení, 2.5 mm², 500 V, 24 A, otočné, Příčné odpojení: Kluzná matice, Integrovaná testovací zdířka: Ne, TS 35, černá |
| Objednací číslo | 2495670000 |

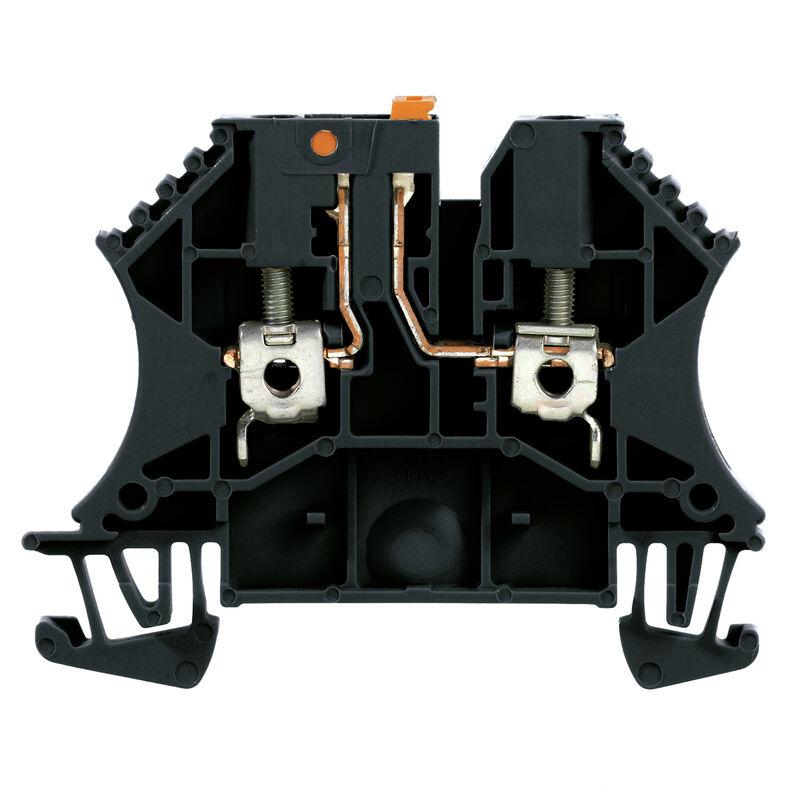

| Typ | WTR 2.5 SW |
| EAN | 4050118506129 |
| Množství | 100 ks |
| Hloubka | 48 mm |
| Hloubka (v palcích) | 1,89 inch |
| Výška | 60 mm |
| Výška (v palcích) | 2,362 inch |
| Šířka | 5,1 mm |
| Šířka (v palcích) | 0,201 inch |
| Čistá hmotnost | 8,2 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Materiál | Wemid |
| Barevný | černá |
| Barva provozních prvků | Oranžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Č. osvědčení (ATEX) | DEMKO14ATEX1389U |
| Č. osvědčení (IECEX) | IECEXUL14.0097U |
| Max. napětí (ATEX) | 500 V |
| Proud (ATEX) | 24 A |
| Průřez vodiče max. (ATEX) | 2.5 mm² |
| Max. napětí (IECEX) | 500 V |
| Proud (IECEX) | 24 A |
| Průřez vodiče max. (IECEX) | 2.5 mm² |
| Značení EN 60079-7 | Ex ec II C Gc |
| Ex 2014/34/EU značka | II 3 G D |
| Nutná koncová deska | Ano |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Úrovně propojené interně | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Příchytka | Ano |
| Typ montáže | Příchytka |
| Typ připojení, další připojení | Šroubové připojení |
| Počet připojení | 2 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 4 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 4 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Směr připojení | na straně |
| Typ připojení | Šroubové připojení |
| Typ připojení 2 | Šroubové připojení |
| Drážky | otočné |
| Integrovaná testovací zdířka | Ne |
| Příčné odpojení | Kluzná matice |
| Lišta | TS 35 |
| Počet pólů | 1 |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovité napětí | 500 V |
| Jmenovité DC napětí | 500 V |
| Jmenovitý proud | 24 A |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 3 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253963)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79912) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_79913) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89260) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89261) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178454) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253964) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66273) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2495670000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2495670000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2495670000&norm=0) |
| Uživatelská dokumentace | [NTI WTR 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_89361) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| Schválení |       |
| ROHS | Shoda |
