| Verze | Z řada, Bočnice, Dělicí deska |
| Číslo objednávky | 1764100000 |

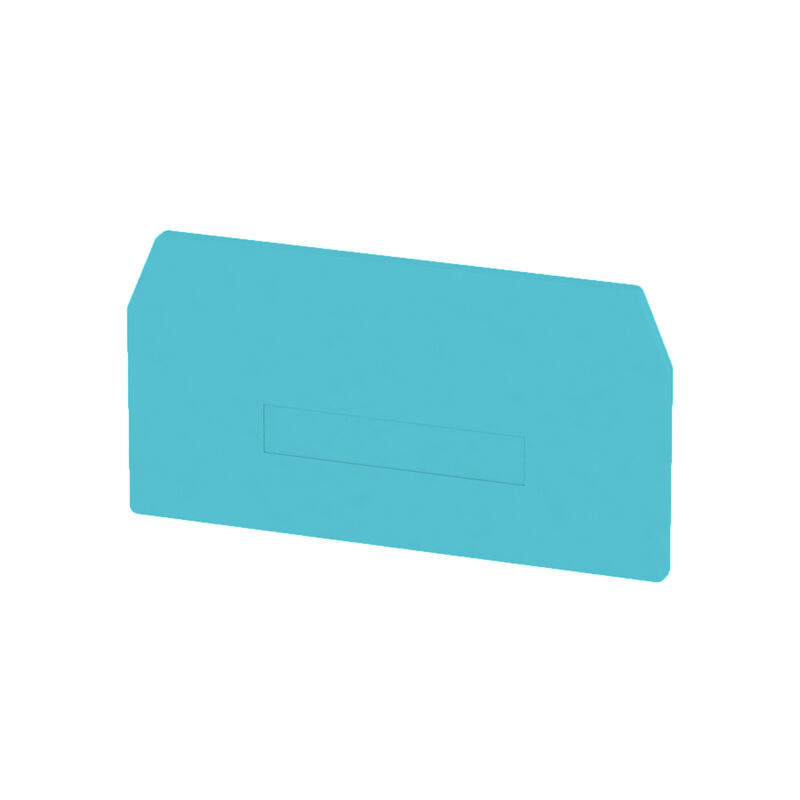

| Typ | ZAP/TW ZDU16 BL |
| GTIN (EAN) | 4008190294007 |
| Množství | 20 ks |
| Hloubka | 43,4 mm |
| Hloubka (v palcích) | 1,709 inch |
| Výška | 82,2 mm |
| Výška (v palcích) | 3,236 inch |
| Šířka | 3 mm |
| Šířka (v palcích) | 0,118 inch |
| Čistá hmotnost | 6,385 g |
| Skladovací teplota | -25 °C...55 °C |
| Okolní teplota | -5 °C…40 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Uhlíková stopa výrobku |
|
| Materiál | Wemid |
| Barevný | Modrá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Koncová a mezilehlá deska |
| Návod k instalaci | Přímá montáž |
| Příchytka | Ano |
| Návod k instalaci | Přímá montáž |
| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě | |
| Technické údaje | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| Uživatelská dokumentace | |
| Katalogy |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ETIM 10.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ECLASS 15.0 | 27-25-03-01 |
| ROHS | Shoda |
-
