Vlastnosti
| Verze | Z řada, Bočnice, Dělicí deska |
| Číslo objednávky | 1745160000 |

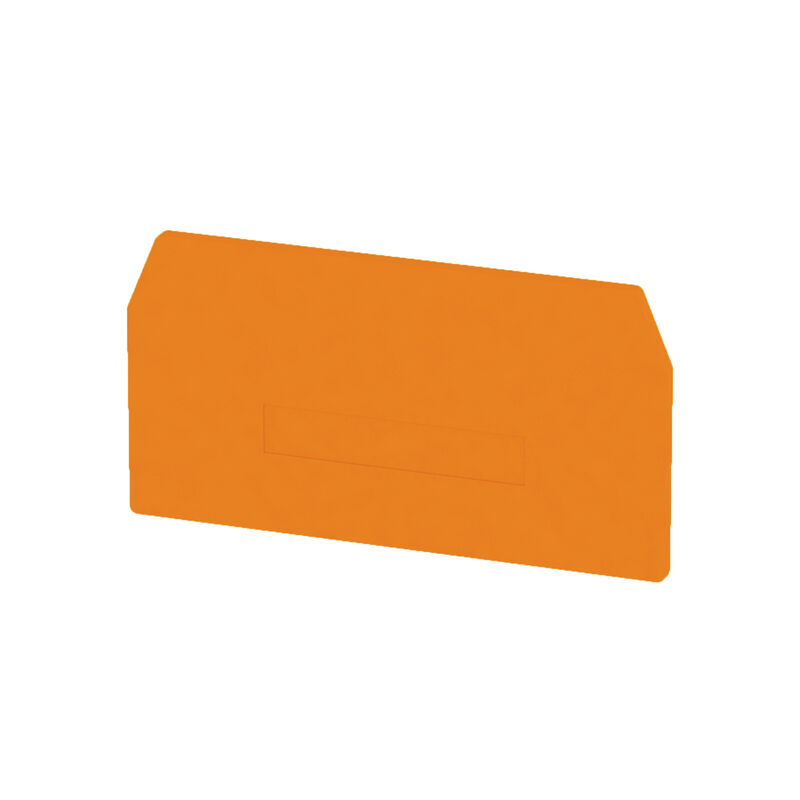

| Typ | ZAP/TW ZDU16 OR |
| GTIN (EAN) | 4008190136307 |
| Množství | 20 ks |
| Hloubka | 43,4 mm |
| Hloubka (v palcích) | 1,709 inch |
| Výška | 82,2 mm |
| Výška (v palcích) | 3,236 inch |
| Šířka | 3 mm |
| Šířka (v palcích) | 0,118 inch |
| Čistá hmotnost | 5,68 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 |
| Trvalá provozní teplota, max. | 120 |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Oranžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Koncová a mezilehlá deska |
| Návod k instalaci | Přímá montáž |
| Příchytka | Ano |
| TS 15 offset | 17 mm |
| Návod k instalaci | Přímá montáž |
| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63219) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1745160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1745160000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Shoda |
Je příslušenstvím
-
ID výrobku:1745230000Obalová jednotka:25 ks
Průchozí svorka, Připojení s kotevní svorkou, 16 mm², 1000 V, 76 A, Tmavě béžová
-
ID výrobku:1830650000Obalová jednotka:25 ks
Průchozí svorka, Připojení s kotevní svorkou, 16 mm², 1000 V, 76 A, černá
-
ID výrobku:1830680000Obalová jednotka:25 ks
Průchozí svorka, Připojení s kotevní svorkou, 16 mm², 1000 V, 76 A, Oranžová
-
ID výrobku:1745240000Obalová jednotka:25 ks
Průchozí svorka, Připojení s kotevní svorkou, 16 mm², 1000 V, 76 A, Modrá
-
ID výrobku:1745250000Obalová jednotka:25 ks
PE svorka, Připojení s kotevní svorkou, 16 mm², 1920 A (16 mm²), zelená / žlutá
