Vlastnosti
| Verze | Příslušenství, Spojovací konektor, 24 A |
| Číslo objednávky | 1608880000 |

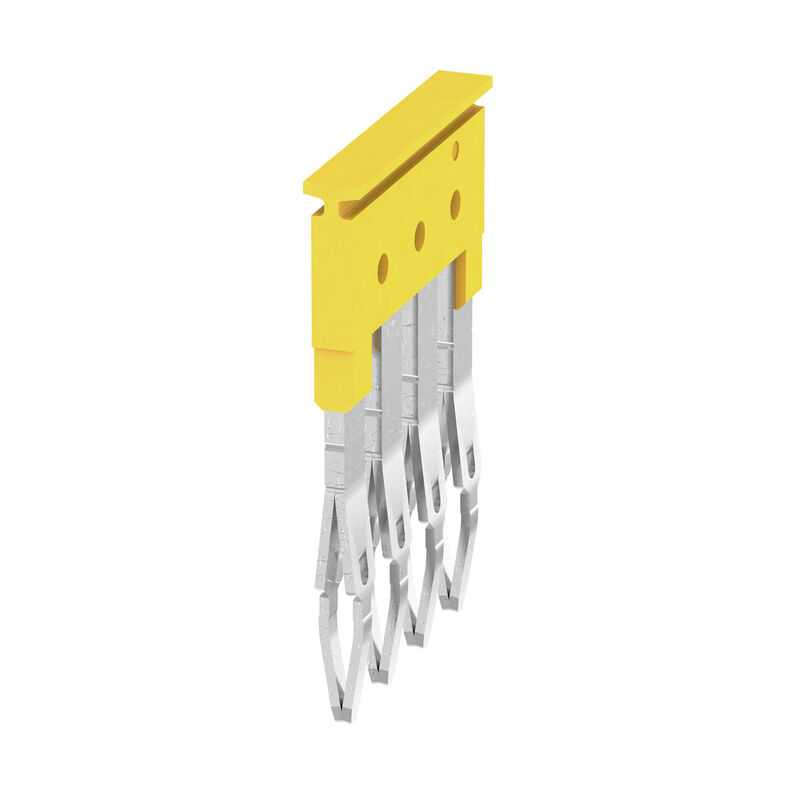

| Typ | ZQV 2.5/4 |
| GTIN (EAN) | 4008190082208 |
| Množství | 60 ks |
| Hloubka | 27,6 mm |
| Hloubka (v palcích) | 1,087 inch |
| Výška | 18,7 mm |
| Výška (v palcích) | 0,736 inch |
| Šířka | 2,8 mm |
| Šířka (v palcích) | 0,11 inch |
| Čistá hmotnost | 2,45 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 |
| Trvalá provozní teplota, max. | 130 |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Žlutá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Pro svorky |
| Typ upevnění | Zapojeno |
| Verze testovaná ve výbušném prostředí | Ano |
| Jmenovitý proud, 2 póly | 24 A |
| Jmenovitý proud, více pólů | 24 A |
| Počet propojených svorkovnic | 4 |
| Typ | Spojovací konektor |
| Rozteč v mm (P) | 5,1 mm |
| Počet pólů | 4 |
| Jmenovitý proud | 24 A |
| Informace o produktu | Z důvodu stability a teploty je možné vylomit pouze 60 % kontaktních prvků Použití křížových konektorů snižuje jmenovité napětí na 400 VNapětí se snížilo na 25 V, pokud jsou použity křížové spoje s prázdnými řeznými hranami |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62279) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1608880000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1608880000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1608880000&norm=0) |
| Uživatelská dokumentace |
[Operating instructions_ZDU1.5-ZDU35_ZQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35347)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Shoda |
