Vlastnosti

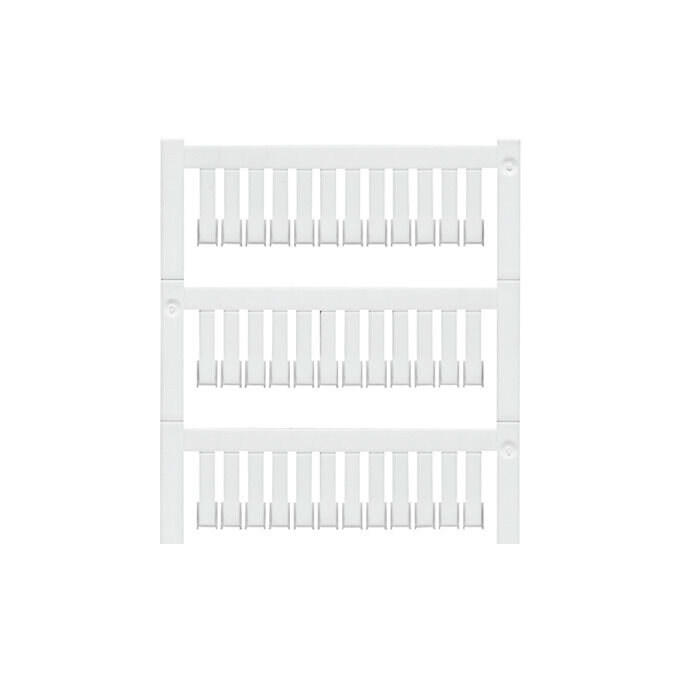

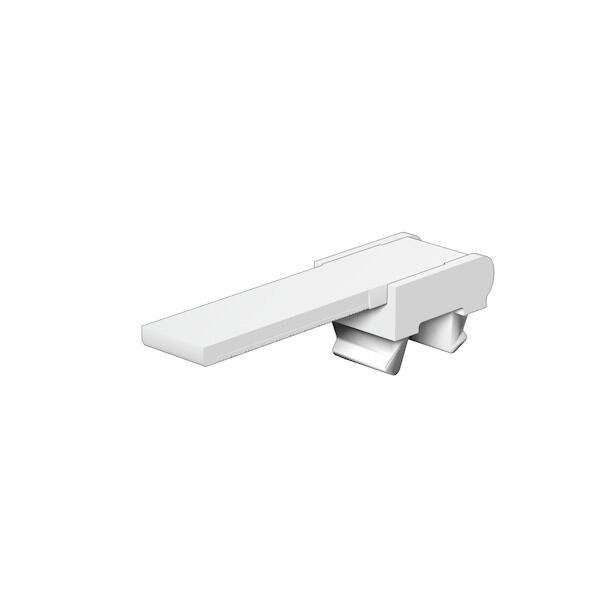

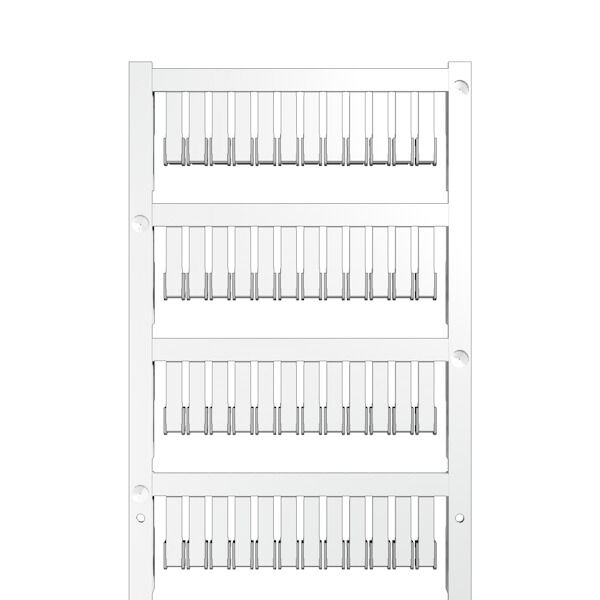

| Verze | ZS, Označení svorek, 15 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Bílá |
| Číslo objednávky | 1646630000 |
| Typ | ZS 15/5 MC NE WS |
| GTIN (EAN) | 4008190401214 |
| Množství | 480 ks |
| Výška | 15 mm |
| Výška (v palcích) | 0,591 inch |
| Šířka | 5 mm |
| Šířka (v palcích) | 0,197 inch |
| Čistá hmotnost | 0,19 g |
| Rozsah provozní teploty | -40...100 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Aplikace/výrobce |
Weidmueller
Allen-Bradley |
| Barevný | Bílá |
| Halogen | Ne |
| Klasifikace hořlavosti UL 94 | V-2 |
| kompatibilní tiskárna | [PRINTJET CONNECT](~/p/2715590000) |
| Materiál | Polyamid 66 |
| Orientace tisku | vodorovně a svisle |
| Počet značek na kombinaci | 1 MultiCard = Označení svorek |
| Počet značek v balení |
|
| Rozsah provozní teploty | -40...100 °C |
| Rozsah provozní teploty, max. | 100 °C |
| Rozsah provozní teploty, min. | -40 °C |
| Tištěné znaky | bez |
| Šířka | 5 mm |
| Rozteč v mm (P) | 5 mm |
| Technické údaje |
[CAD data -- 20933_ZS_15-5_MC_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39443)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62656) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1646630000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1646630000) |
| Oznámení o změně produktu |
[Technical change to MultiCard material - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102023)
[Technical change to MultiCard material - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_102024) [MultiCard Material modification](https://mdcop.weidmueller.com/mediadelivery/asset/900_308560) [MultiCard Material Modifikation](https://mdcop.weidmueller.com/mediadelivery/asset/900_308561) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000761 |
| ETIM 7.0 | EC000761 |
| ETIM 8.0 | EC000761 |
| ETIM 9.0 | EC000761 |
| ECLASS 9.0 | 27-14-11-37 |
| ECLASS 9.1 | 27-14-11-37 |
| ECLASS 10.0 | 27-14-11-37 |
| ECLASS 11.0 | 27-28-11-01 |
| ECLASS 12.0 | 27-28-11-01 |
| ECLASS 13.0 | 27-28-11-01 |
| ECLASS 14.0 | 27-28-11-01 |
| ROHS | Shoda |
