A3C 1.5 GN

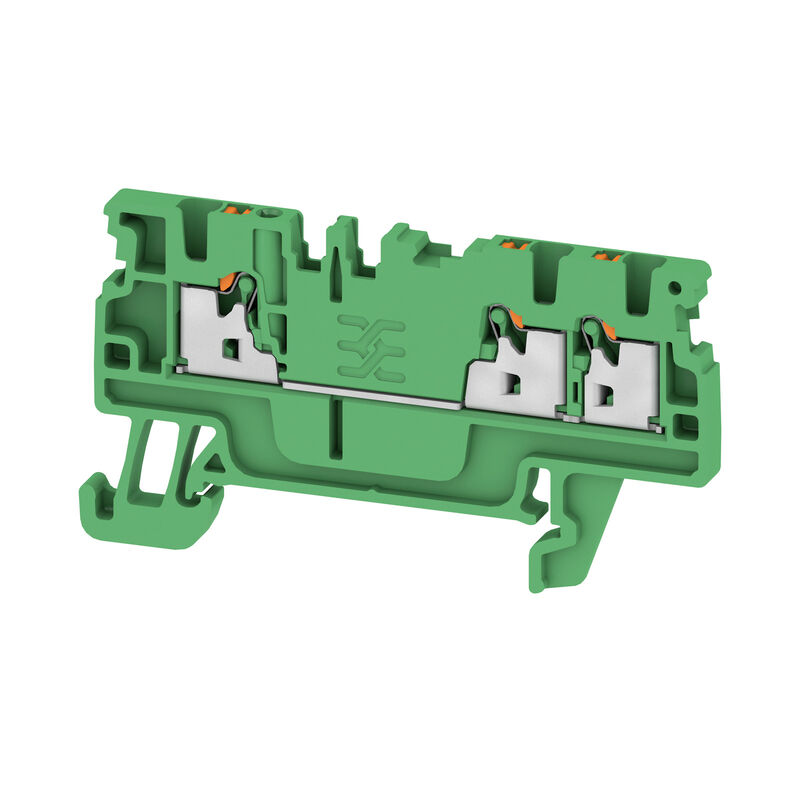

Produktbild
A3C 1.5 GN
Anschlussbild

A3C 1.5 GN

Borne de paso, PUSH IN, 1.5 mm², 500 V, 17.5 A, verde

N.º de artículo 2534480000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 56 Productos relacionados 1078
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Datos nominales IECEx/ATEX Valores característicos del sistema Otros datos técnicos Conductor embornable (conexión adicional) Conductor embornable (conexión nominal) Datos nominales según CSA Generalidades Datos nominales Datos nominales según UL Clasificaciones

Homologaciones

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693
Núm. de certificación (cURusEX)
E184763

Datos generales para pedido

Utförande
Borne de paso, PUSH IN, 1.5 mm², 500 V, 17.5 A, verde
Art.nr.
2534480000
Typ
A3C 1.5 GN
GTIN (EAN)
4050118546194
Cantidad
50 Pieza

Dimensiones y pesos

Djup
33,5 mm
Profundidad (pulgadas)
1,319 inch
Profundidad incl. carril DIN
34 mm
Höjd
61,5 mm
Altura (pulgadas)
2,421 inch
Bredd
3,5 mm
Anchura (pulgadas)
0,138 inch
Peso neto
4,791 g

Temperaturas

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Temperatura permanete de trabajo, min.
−60 °C
Temperatura permanete de trabajo, max.
130 °C

Conformidad medioambiental del producto

RoHS-kompatibilitetsstatus
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos del material

Material básico
Wemid
Color
verde
Color componentes de accionamiento
naranja
Grado inflamabilidad según UL 94
V-0

Datos nominales IECEx/ATEX

Núm. de certificación (ATEX)
TUEV16ATEX7909U
Núm. de certificación (IECEX)
IECEXTUR16.0036U
Tensión máx. (ATEX)
440 V
Corriente (ATEX)
15 A
Sección máx. del conductor (ATEX)
1.5 mm²
Tensión máx. (IECEx)
440 V
Corriente (IECEX)
15 A
Sección máx. del conductor (IECEX)
1.5 mm²
Märkning EN 60079-7
Ex eb II C Gb
Etiqueta Ex 2014/34/UE
II 2 G D

Valores característicos del sistema

Tapa final obligatoria
Sí
Número de potenciales
1
Número de pisos
1
Número de puntos de embornado por piso
3
Pisos internos puenteados
No
Carril de montaje
TS 35
Función N
No
Función PE
No
Función PEN
No

Otros datos técnicos

con espiga de sujeción
No
enclavable
No
Indicación de montaje
Carril
Lados abiertos
derecha
Tipo de fijación
enclavado
Tipo de montaje
TS 35
Versión a prueba de explosivos
RAL 7001

Conductor embornable (conexión adicional)

Anslutningstyp, ytterligare anslutning
PUSH IN

Conductor embornable (conexión nominal)

1,5 mm²
Anslutningsriktning
arriba
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
1 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,14 mm²
Ledardiameter, AWG, max
AWG 14
Longitud de tubo para terminal tubular con aislamiento de plástico DIN 46228/4
  • Longitud de tubo:
    • mín.:
      6 mm
    • máx.:
      8 mm
  • Sección de conexión del conductor:
    • mín.:
      0,14 mm²
    • máx.:
      0,75 mm²
Longitud de tubo para terminal tubular sin aislamiento de plástico DIN 46228/1
  • Longitud de tubo:
    • mín.:
      5 mm
  • Sección de conexión del conductor:
    • nominal:
      0,25 mm²
  • Longitud de tubo:
    • nominal:
      6 mm
  • Sección de conexión del conductor:
    • mín.:
      0,5 mm²
    • máx.:
      1 mm²
  • Longitud de tubo:
    • nominal:
      10 mm
  • Sección de conexión del conductor:
    • nominal:
      1,5 mm²
Longitud del tubo para terminales tubulares con cuello de plástico según sección transversal
  • Longitud del tubo, mín.:
    6 mm
  • Tube length, max.:
    8 mm
Number of connections
3
Sección de conexión del conductor, flexible, max.
1,5 mm²
Sección de conexión del conductor, flexible, mín.
0,14 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
1,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,14 mm²
Sección del conductor, flexible, mín.
0,14 mm²
Sección del conductor, semirrígido, máx.
1,5 mm²
Sección del conductor, semirrígido, mín.
0,14 mm²
Sección transversal de conductor, núcleo rígido, máx.
1,5 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,14 mm²
Tolkdorn enligt 60 947-1
A1
Tube length for wire-end ferrule without plastic collar acc. to cross-section
  • Longitud del tubo, mín.:
    5 mm
  • Tube length, max.:
    5 mm
  • Longitud del tubo, mín.:
    6 mm
  • Tube length, max.:
    6 mm
  • Longitud del tubo, mín.:
    10 mm
  • Tube length, max.:
    10 mm
Zakres zaciskania, min.
0,14 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Размер лезвия
0,4 x 2,0 mm
결선 유형
PUSH IN
탈피 길이
8 mm

Datos nominales según CSA

Corriente Gr B (CSA)
13 A
Corriente Gr C (CSA)
13 A
Corriente Gr D (CSA)
5 A
Núm. de certificación (CSA)
200039-70089609
Sección máx. del conductor (CSA)
14 AWG
Sección mín. del conductor (CSA)
26 AWG
Tensión Gr B (CSA)
300 V
Tensión Gr C (CSA)
300 V
Tensión Gr D (CSA)
600 V

Generalidades

Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 26
Montageskena obestyckad
TS 35
Monteringsanvisning
Carril
Normer
IEC 60947-7-1

Datos nominales

Sección nominal
1,5 mm²
Tensión nominal
500 V
Tensión nominal DC
500 V
Corriente nominal
17,5 A
Corriente en conductor máximo
17,5 A
Normas
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
1,83 mΩ
Sobretensión de choque nominal
6 kV
Pérdida de potencia según la norma IEC 60947-7-x
0,56 W
Categoría de sobretensión
III
Grado de polución
3

Datos nominales según UL

Corriente Gr B (cURus)
13 A
Corriente Gr C (cURus)
13 A
Corriente Gr D (cURus)
5 A
Núm. de certificación (cURus)
E60693
Sección del conductor Cableado de campo máx. (cURus)
14 AWG
Sección del conductor Cableado de campo mín. (cURus)
26 AWG
Sección del conductor Cableado de fábrica máx. (cURus)
14 AWG
Sección del conductor Cableado de fábrica mín. (cURus)
26 AWG
Tensión Gr B (cURus)
300 V
Tensión Gr C (cURus)
300 V
Tensión Gr D (cURus)
600 V

Clasificaciones

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
