ACT20M-AI-2AO-S
Obrázek výrobku
ACT20M-AI-2AO-S

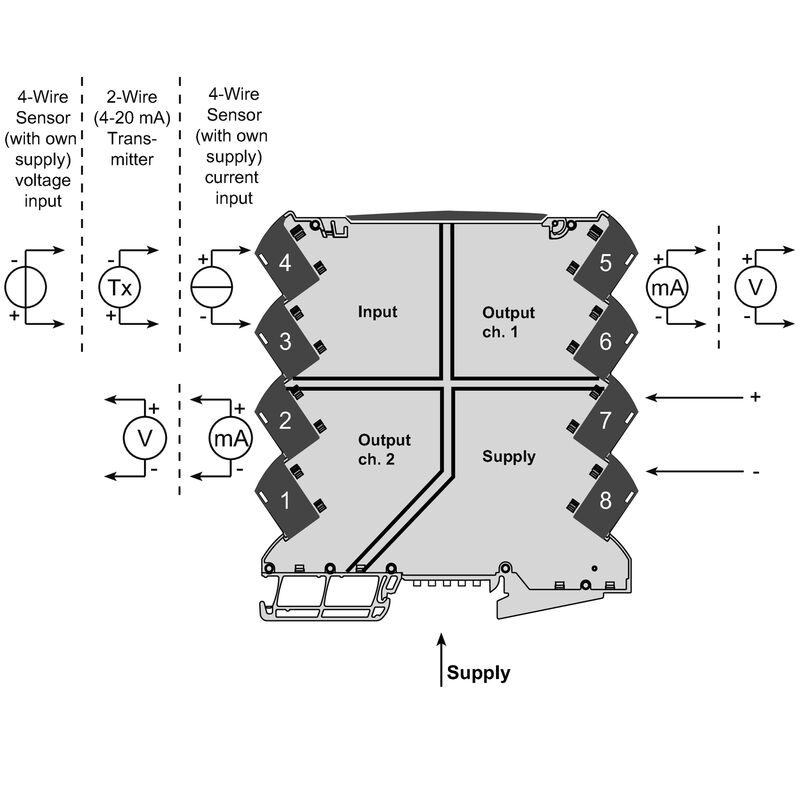

Connection diagram
ACT20M-AI-2AO-S
Rozměrový výkres
ACT20M-AI-2AO-S
ACT20M-AI-2AO-S
ACT20M-AI-2AO-S

ACT20M-AI-2AO-S

Signálový rozdělovač, S možností konfigurace, s napájením senzoru, Vstup : I / U, Výstup : 2 x I/U

ID výrobku 1176020000

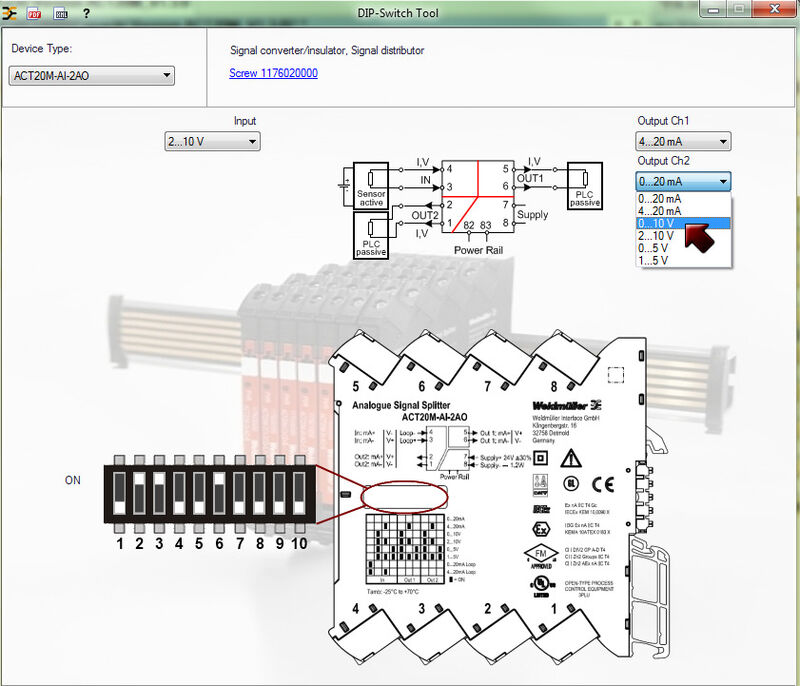

Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Softwarová podpora Dokumenty ke stažení
Příslušenství 4 Příbuzné výrobky 3
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Pravděpodobnost selhání Shoda produktu s prostředím Vstup Výstup Obecné údaje Koordinace izolace Údaje o Ex aplikacích (ATEX) Data připojení Shoda a schválení EMC Part description Obrázky produktů Klasifikace Listy specifikací zakázky

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33adcb9c-2865-4cbb-8057-1da77b87f940/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E337701

Všeobecné objednací údaje

Verze
Signálový rozdělovač, S možností konfigurace, s napájením senzoru, Vstup : I / U, Výstup : 2 x I/U
Číslo objednávky
1176020000
Typ
ACT20M-AI-2AO-S
GTIN (EAN)
4032248970087
Množství
1 ks

Rozměry a hmotnosti

Hloubka
114,3 mm
Hloubka (v palcích)
4,5 inch
Výška
112,5 mm
Výška (v palcích)
4,429 inch
Šířka
6,1 mm
Šířka (v palcích)
0,24 inch
Čistá hmotnost
80 g

Teploty

Skladovací teplota
-40 °C...85 °C
Provozní teplota
-25 °C...70 °C
Vlhkost při provozní teplotě
0...95 % (bez kondenzace)
Vlhkost
Rel. vlhkost 40 °C / 93 %, bez kondenzace

Pravděpodobnost selhání

SIL v souladu s IEC 61508
Žádné
MTBF
181 a

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Vstup

Caduta di tensione
< 1,5 V
Input current
nastavitelné
0...20 mA
4…20mA
Input resistance, current
70 Ω
Input voltage
s možností konfigurace
0(2)…10 V
0(1)…5 V
Počet vstupů
1
Resistencia de entrada tensión
500 kΩ
Sensor supply
17…28 V DC (@ 20 mA)
Snímač
Zdroj napětí
Zdroj proudu
2-wire transmitter (without own power supply)
전압 강하, 전류 입력
<1.5 V

Výstup

Cut-off frequency (-3 dB)
100 Hz
napětí impedance zátěže
≥ 10 kΩ
Počet výstupů
2
Proud impedance zátěže
<300 Ω
per canale
@ max 23mA
Type
aktivní
připojené řízení musí být pasivní
Výstupní napětí, pozn.
nastavitelné
0(2)...10 V
0(1)...5 V
Výstupní proud
nastavitelné
0...20 mA
4...20 mA

Obecné údaje

Delivery state
  • Setting parameters:
    Vstup
  • Konfigurace:
    0...20 mA (loop)
  • Setting parameters:
    Výstup 1
  • Konfigurace:
    0...20 mA
  • Setting parameters:
    Výstup 2
  • Konfigurace:
    0...20 mA
Delivery state
Input: 0...20 mA (loop) // Output 1: 0...20 mA // Output 2: 0...20 mA
Jmenovitá spotřeba energie
1,2 VA

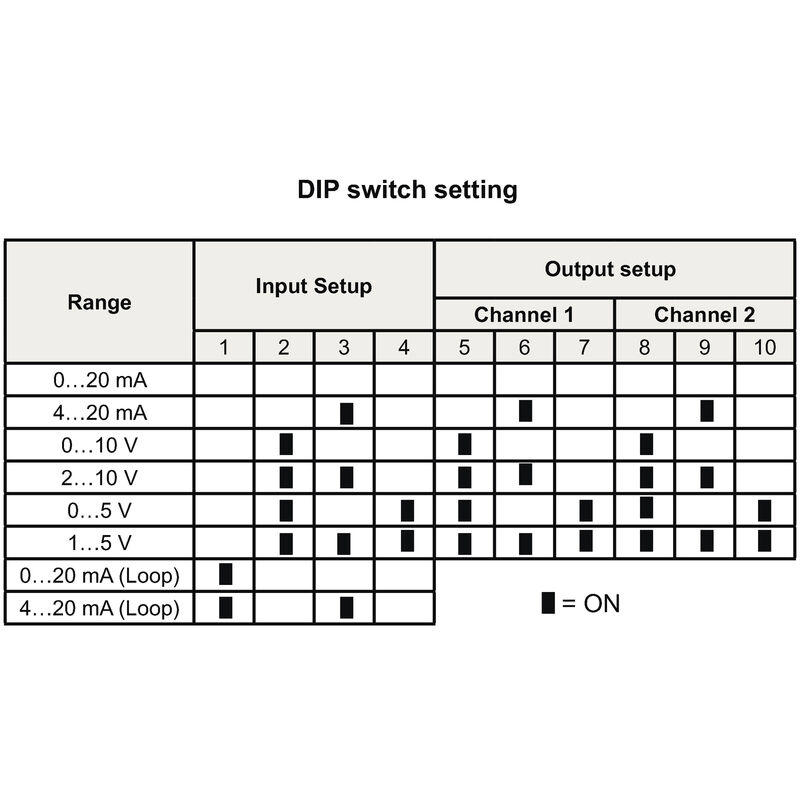

Konfigurace
DIP přepínač
Napájecí napětí
24 V DC ±30 % na svorkovnici nebo přes řadovou sběrnici CH20M
Nosná lišta
TS 35
Provozní nadmořská výška
≤ 2000 m
Přesnost
< 0,05% диапазона измерения
Spotřeba elektrické energie, max.
1,2 W
Spotřeba elektrické energie, typ.
0,84 W
Stupeň krytí
IP20
Teplotní součinitel
≤ 0,01 % / °C
Čas odezvy
≤ 7 ms

Koordinace izolace

EMC standards
EN 61326-1
Galvanic isolation
3-cestný oddělovač
Izolační napětí
2,5 kVef / 1 min.
Jmenovité napětí
300 Veff
Pollution severity
2
Категория перенапряжения
II

Údaje o Ex aplikacích (ATEX)

IECEx - označování plynu
Ex nA IIC T4 Gc
Norma: IEC 60079-0-15
Místo instalace
Zařízení nainstalované v bezpečné oblasti, zóna 2
Označování
II 3 G Ex nA IIC T4 Gc

Data připojení

Typ připojení
Šroubové připojení
Utahovací moment, min.
0,4 Nm
Utahovací moment, max.
0,6 Nm
Rozsah sevření, jmenovité připojení
2,5 mm²
Upínací rozsah, min.
0,5 mm²
Upínací rozsah, max.
2,5 mm²
Průřez propojení AWG, min.
AWG 30
Průřez propojení AWG, max.
AWG 14

Shoda a schválení EMC

Normy EMC
EN 61326-1
Standardy
IEC 61010-1

Part description

Popis produktu
El amplificador separador DC configurable ACT20M-AI-AO-S aísla y convierte señales analógicas estándar. Convierte una señal de entrada analógica linealmente en una señal de salida analógica y con separación galvánica. La entrada también puede utilizarse como bucle de corriente activo (la corriente en bucle la suministra el equipo). La alimentación eléctrica está aislada galvánicamente de la entrada y la salida (separación de 3 vías) mediante cable directo o el bus de carril Weidmüller.

El amplificador separador DC configurable ACT20M-AI-2AO-S ofrece la misma funcionalidad, pero cuenta con 2 salidas separadas galvánicamente (separación de 4 vías).

Obrázky produktů

Podnadpis obrázku-08
.

Klasifikace

ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20

Listy specifikací zakázky

Dlouhá specifikace

Universal standard signal splitter
1-channel signal splitter in 6.1 mm width with external power supply,
to transmit, isolate and split analogue DC current signals 0/4 to 20 mA and voltage signals
0/2 to 10 V // 0/1 to 5 V. Input and output signals can be configured with DIP switches.


Add-on housing for TS35 rail mounting
Dimensions: L/W/H 114.3/ 6.1/ 112.5 mm
Screw connection / Nominal cross-section 2.5 mm2
Protection degree: IP 20

Input                         0/4...20 mA
                                      0/2...10 V or 0/1...10 V
Output                                             0/4...20 mA
                                      0/2...10 V or 0/1...5 V
Load resistance < 300 Ohm (Current)/ channel // > 10 kOhm/ voltage
Transmission error               < 0,05 % v. E.
Limit frequency 100 Hz
Auxiliary power                                     24 VDC +/- 30 %
Power loss approx. 1.2 W
Ambient
temperature range -25 °C...+70 °C


Isolation                                 EN 61010-1, 3-way isolation up to 2.5 kV AC/DC of all circuits against each other
Test voltage                               2.5 kV input against output against auxiliary power
Rated
voltage                                         300 V AC/DC at overvoltage category II and pollution degree 2
Approvals cULus, FM Div2, ATEX Zone2, DNV, GL




Type                                                             ACT20M-AI-2AO-S


Krátká specifikace

Univerzální oddělovač standardního signálu
1-kanálový oddělovač signálu o šířce 6,1 mm s externím napájením,
pro přenos, oddělení a rozdělování analogových DC proudových signálů 0/4 až 20 mA a napěťových signálů
0/2...10V // 0/1...5 V. I/O signály jsou konfigurovány přepínači DIP.
