H6,0/23 ZH SW
H6,0/23 ZH SW
Výkres

H6,0/23 ZH SW

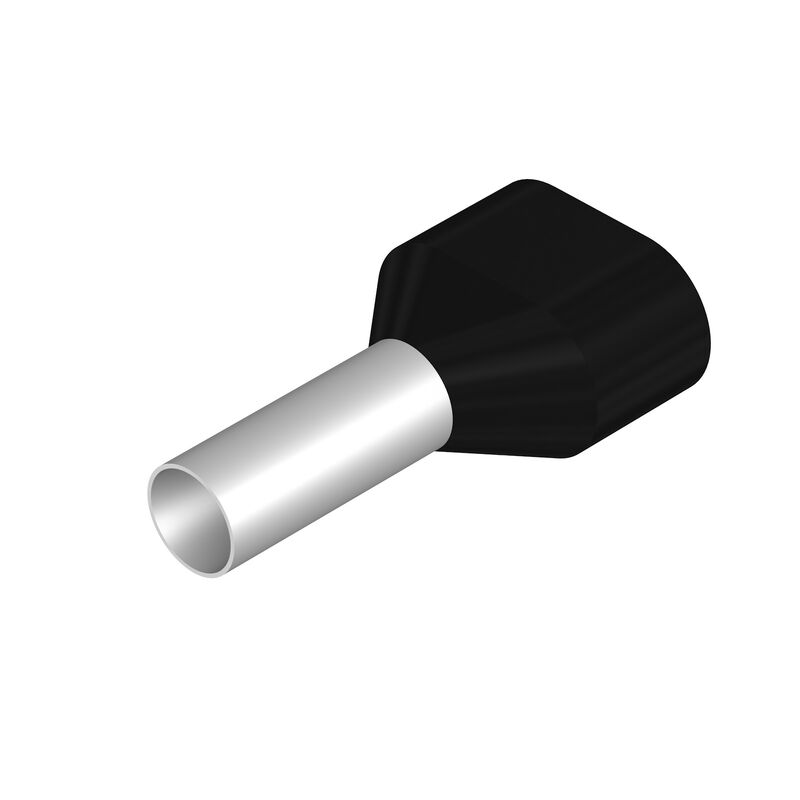

Wire-end ferrule, Twin wire-end ferrule, 20 mm, 12 mm, black

ID výrobku 9037320000
Stáhnout datový list Wsparcie inżynieryjne Pobieranie produktów
Je příslušenstvím 11 Příbuzné výrobky 6
Approvals General ordering data Dimensions and weights Environmental Product Compliance Technical data Kabelové koncovky Clasificaciones

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b770a92f-60fd-42c9-876f-9d6366f8928c/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E499744

General ordering data

Verze
Wire-end ferrule, Twin wire-end ferrule, 20 mm, 12 mm, black
Číslo objednávky
9037320000
Typ
H6,0/23 ZH SW
GTIN (EAN)
4008190492793
Qté.
100 Pièce
Packaging
loose

Dimensions and weights

Net weight
0,6 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Technical data

Popis výrobku
Twin wire end ferrule, black
Verze
Zwillings-Aderendhülse

Kabelové koncovky

Barevný kód
Weidmueller
Délka odizolování
20 mm
Délka povrchu kontaktu (L2)
12 mm
L1 v mm
23 mm
Průměr povrchu kontaktu (D1)
4,5 mm
Průřez propojení AWG, max.
AWG 10
Průřez vodiče
6 mm²
Tloušťka kovové objímky (S1)
0,2 mm
Tloušťka plastové objímky (S2)
0,5 mm
Výška objímky (A)
11,4 mm
Šířka objímky (B)
6,2 mm

Clasificaciones

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
