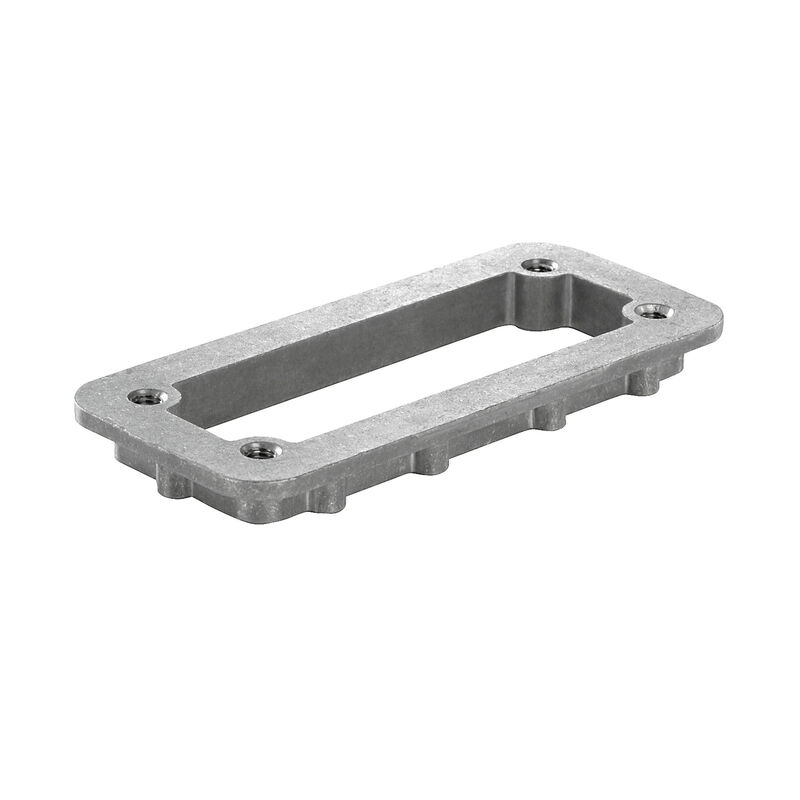

HDC 24B XXL MOUNT FRAME

HDC 24B XXL MOUNT FRAME

HDC - Gehäuse, Baugröße: 8, Schutzart: IP66, IP68, im gestecktem Zustand, Gegenrahmen, Schraubverschluss, Standard, Größe Kabeleingänge: none

Art.-Nr. 1003470000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Abmessungen Allgemeine Daten Ausführung Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
HDC - Gehäuse, Baugröße: 8, Schutzart: IP66, IP68, im gestecktem Zustand, Gegenrahmen, Schraubverschluss, Standard, Größe Kabeleingänge: none
Best.-Nr.
1003470000
Art
HDC 24B XXL MOUNT FRAME
GTIN (EAN)
4032248699810
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
156 mm
Tiefe (inch)
6,142 inch
Höhe
12 mm
Höhe (inch)
0,472 inch
Breite
58 mm
Breite (inch)
2,283 inch
Befestigungsmaß Höhe
32 mm
Befestigungsmaß Breite
130 mm
Nettogewicht
88 g

Temperaturen

Grenztemperatur
-50 °C ... 125 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Abmessungen

Hålavstånd längd A2
130 mm
Höhe Gehäuse B
12 mm
Kabeleingang
Nein
Total length housing
156 mm

Allgemeine Daten

Brennbarkeitsklasse nach UL 94
None
Schutzart
IP66
IP68
im gestecktem Zustand

Ausführung

BG
8
Cover
ohne Deckel
Design
Standard
Esecuzione custodia
Gegenrahmen
Färg (RAL)
RAL 7001
Kabelverschraubungen, Anzahl
0
Lämplig för ModuPlug®
Ja
Oldalsó kábelbevezetések száma
0
Parte superior/Parte inferior/Tapa
Unterteil
Rozmiar instalacji
8
Size of cable entries
none
Tätning
Keine Abdichtung
Typ
Anbau (Durchführung)
Кабельный вход
Nein
잠금 시스템 디자인
Schraubverschluss

Klassifikationen

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
