IE-C6FP8LD0005M40R40-D
IE-C6FP8LD0005M40R40-D
Монтаж
IE-C6FP8LD0005M40R40-D
Габаритный чертеж
IE-C6FP8LD0005M40R40-D
Габаритный чертеж

IE-C6FP8LD0005M40R40-D

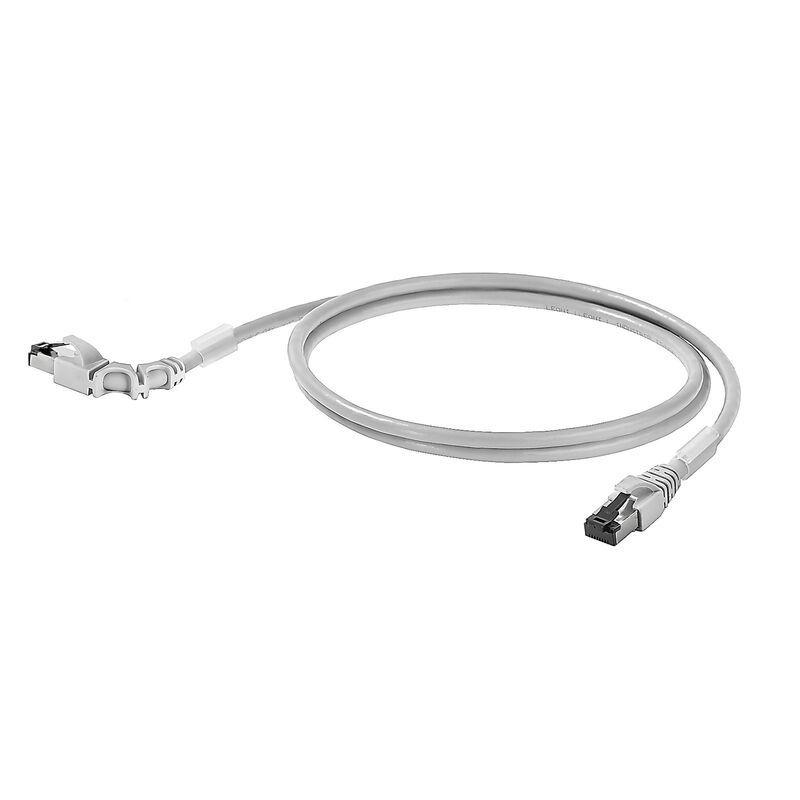

Latiguillo, RJ45 IP20, RJ45 IP20, Acodado a 90° a la derecha, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), Poco humo, cero halógenos (LSZH), 0.5 m

№ продукта 2703330005
Загрузить спецификации Engineeringondersteuning Productdownloads
Аксессуары 2 Связанные продукты 11
Homologaciones Datos generales para pedido Dimensions and weights Temperaturas Conformidad medioambiental del producto Электрические свойства Общие стандарты Стандарты Struktura kabelu Electrical properties of cable Механические свойства и свойства материала кабеля Plug Plug, left Plug, right Clasificaciones

Homologaciones

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E316369

Datos generales para pedido

Версия
Latiguillo, RJ45 IP20, RJ45 IP20, Acodado a 90° a la derecha, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), Poco humo, cero halógenos (LSZH), 0.5 m
Заказ №
2703330005
Тип
IE-C6FP8LD0005M40R40-D
GTIN (EAN)
4050118715439
Кол.
1 items

Dimensions and weights

Длина
0,5 m
Length (inches)
19,685 inch
Net weight
35 g

Temperaturas

Температура хранения
-20 °C...60 °C
Рабочая температура
-20 °C...60 °C
Температура монтажа
0 °C...50 °C

Conformidad medioambiental del producto

Состояние соответствия RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Электрические свойства

PoE / PoE+
согласно IEEE 802.3at
Допустимая токовая нагрузка при 50 °C
1 A

Общие стандарты

Вилочный разъем, стандарт
IEC 60603-7-51
Сертификат № (cULus)
E316369
Специализированное оборудование для кабелей связи
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007

Стандарты

Вилочный разъем, стандарт
IEC 60603-7-51

Struktura kabelu

Диаметр изоляции
1,04 mm
Диаметр оболочки, макс.
5,9 mm
Диаметр оболочки, мин.
5,5 mm
Жилы
7
Изоляция
PE
Количество жил
8
Материал оболочки
LSZH
Общий экран
Shielding braid made from copper wiring
Перекрытие экранирующей оплетки
60 %
Расположение жил
Twisted pair
Сечение
4*2*AWG 27/7 - 4*2*0.1 mm²
Цвет оболочки
grey
Цветовая последовательность жилы - пары жил
white - blue, white - orange, white - green, white - brown
Экранирование
S/FTP
Экранирование пары жил
Aluminium foil

Electrical properties of cable

Емкость при 1 кГц
46 nF/km
Задержка наклона
2,5 ns/100m
Испытательное напряжение: провод–провод–экран
2.5 kV / DC for 2 sec
Категория
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Рабочее напряжение
50 V DC
Рабочее напряжение (номин. знач. UL)
30 V AC / 42.4 V DC
Разность сопротивления
5 %
Характеристический импеданс
100 ± 15 Ω at 1–100 MHz

Механические свойства и свойства материала кабеля

Галогены
bez halogenů, podle IEC 60754-2
Огнестойкость
in accordance with IEC 60332-2-2
in accordance with IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)
Радиус изгиба мин., однократный
4 x Kabeldurchmesser
Цветовой код
grey

Plug

Штекер левый
RJ45, IP20, male contact, straight, plug, Plastic, shielded
Штекер правый
RJ45, IP20, male contact, angled 90° right, plug, Plastic, shielded

Plug, left

Штекер левый
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Plug, right

Штекер правый
RJ45, IP20, male contact, angled 90° right, plug, Plastic, shielded

Clasificaciones

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
