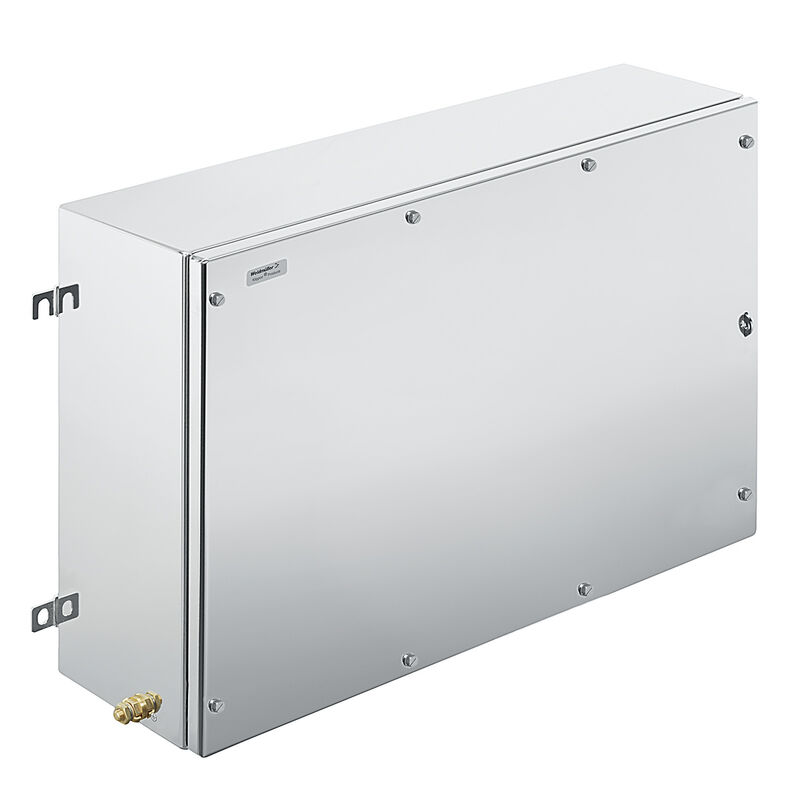

KTB MH 456220 S4E1
Abbildung ähnlich
Abbildung ähnlich
KTB MH 456220 S4E1

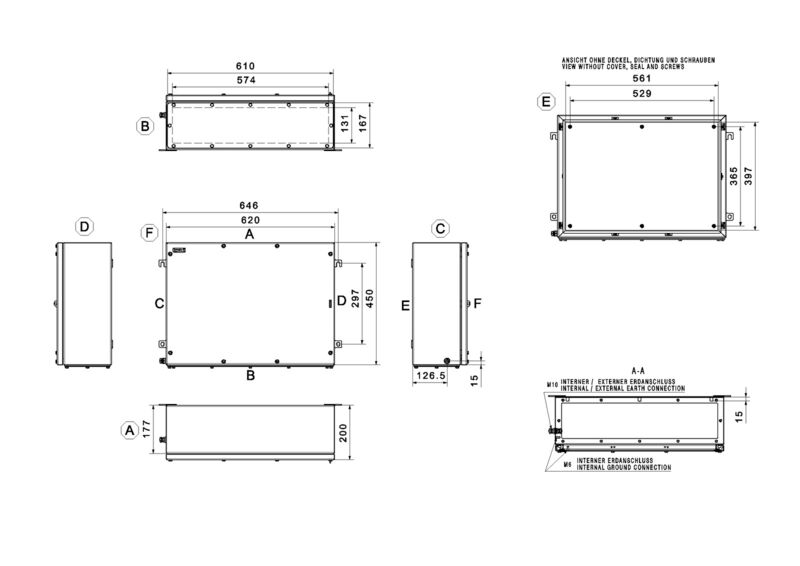

Maßzeichnung

KTB MH 456220 S4E1

Klippon TB MH (Terminal Box - Multi Hinge), Leergehäuse, Edelstahlgehäuse, Höhe: 450 mm, Breite: 620 mm, Tiefe: 200 mm, Flanschplatten: unten, Werkstoff: Edelstahl 1.4404 (316 L), elektropoliert, silber

Art.-Nr. 2698070000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 12 Einzelteile 1 Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Verschraubungen links Verschraubungen rechts Verschraubungen oben / unten Numéros de certificat du boîtier Caractéristiques générales Bestückung horizontal Uziemienie obudowy Bestückung vertikal Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0558c6b5-320a-426b-b128-bc4bf291d8a5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d81b5803-4ec9-484a-960d-2db317df0189/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/fb5c2c52-71c9-4176-aa20-8991b46a7be9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Verze
Klippon TB MH (Terminal Box - Multi Hinge), Leergehäuse, Edelstahlgehäuse, Höhe: 450 mm, Breite: 620 mm, Tiefe: 200 mm, Flanschplatten: unten, Werkstoff: Edelstahl 1.4404 (316 L), elektropoliert, silber
Číslo objednávky
2698070000
Typ
KTB MH 456220 S4E1
GTIN (EAN)
4064675030287
Qty.
1 Stück

Abmessungen und Gewichte

Hloubka
200 mm
Tiefe (inch)
7,874 inch
Výška
450 mm
Höhe (inch)
17,716 inch
Šířka
620 mm
Breite (inch)
24,409 inch
Mounting dimension - height
476 mm
Mounting dimension - width
450 mm
Net weight
13 800 g

Temperaturen

Operating temperature
-60 °C...135 °C
Hinweis: Umgebungstemperatur (Betrieb)
Für den Einsatz im Temperaturbereich von über 105°C ist der IP Schutz auf IP66 begrenzt.

Umweltanforderungen

RoHS Compliance Status
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

Verschraubungen links

M12
63
M16
42
M20
27
M25
23
M32
12
M40
10
M50
4
M63
4
M75
3

Verschraubungen rechts

M12
63
M16
42
M20
27
M25
23
M32
12
M40
10
M50
4
M63
4
M75
3

Verschraubungen oben / unten

M12
80
M16
54
M20
36
M25
30
M32
17
M40
14
M50
6
M63
5
M75
4

Numéros de certificat du boîtier

Attestation of Conformatiy No. (AoC)
DE PS261X 160309 001ISS06
Certificate No. (ATEX)
PTB11ATEX2019
Certificate No. (IECEX)
IECEXPTB11.0071
Certificate no. empty enclosure (ECAS)
21-09-25241/E21-09-053807
Certificate no. empty enclosure (INMETRO)
LMP 21.0016U
Certificate no. Terminal Box (KOSHA)
16-AV4BO-0245X
Certificate no. Terminal Box (NEPSI)
GYJ14.1309
Condiciones de aprobación
ATEX
CCoE
cULus
DNV
IECEX
INMETRO
KC
NEPSI
CCC
UL AEx Class Div.
UL AEx Class Zone
Declaration of Conformatiy No. (DoC LVD)
DE PS261X 160412 001ISS03
Núm. de certificación (CCOE)
P461058_1
Núm. de certificación (INMETRO)
IEX17.0021
Núm. de certificación caja terminal (AEx)
E223792
Núm. de certificación caja terminal (ATEX)
IBExU14ATEX1050
Núm. de certificación caja terminal (IECEx)
IECEXIBE14.0013
Núm. de certificación caja terminal (INMETRO)
LMP 21.0017
Núm. de certificación de caja vacía (ATEX)
IBExU14ATEX1028 U
Núm. de certificación de caja vacía (IECEx)
IECEx IBE 14.0004U
Núm. de certificación de caja vacía (NEPSI)
GYJ14.1308U

Caractéristiques générales

Abertura de acceso - altura
391 mm
Abertura de acceso - ancho
567 mm
calibre de llave
10 mm
Campos de aplicación:
Zones explosibles
Industrie des processus
Industrie pétrochimique et gazière
Industrie chimique
Offshore
Onshore
Carga máx.
112 kg
Dimensiones caja
770x630x290
Dimensiones totales
463x652x215
Espesor de la base
3 mm
Espesor de la carcasa
1,5 mm
Espesor de la tapa
1,5 mm
Fijación de caja
4 angeschweißte Montagefüße mit 11 mm Lochgröße (2 schlitz- und 2 kreisförmige Montagefüße)
Fijación de la tapa
4 Scharniere und M6 Sechskantschlitzschrauben SW10
Fijación de montaje
4,6 oder 9 Stehbolzen M6 Innengewinde
Material básico
Edelstahl 1.4404 (316 L)
Material de la junta
Silikon
Montaje de la placa de brida
M6 Sechskantschrauben mit 10 mm Schlüsselweite
Normas
DIN EN 62208 - Leergehäuse Standard
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Nota: Tipo de protección
Bei Einsatz in Temperaturbereichen über 105 °C ist der IP-Schutz auf IP 66 begrenzt.
Número de tornillos de cierre
8
Par de apriete para tornillos de la tapa
2,5 Nm
Placa de fijación
Ja
Placas de bridas
unten
Posición espárrago de tierra
Gehäuseseite C
Resistente a los golpes
7 J ATEX-Version
10 J Standardversion
Superficie
elektropoliert
Temperatura de servicio, max.
135 °C
Temperatura de servicio, min.
-60 °C
Tipo de protección
IP66
IP67
Tipo de protección (UL)
Type 3
Type 4X
Type 12
Ángulo de abertura de la tapa
130 °

Bestückung horizontal

Number of DIN rails and terminals (10 mm², horizontal)
2x53
WDU 16 / ZDU 16
2x44
WDU 2,5 / ZDU 2,5 / IDU 2,5
3x105
WDU 35 / ZDU 35
1x33
WDU 4 / ZDU 4
3x88
WDU 6 / ZDU 6
3x66

Uziemienie obudowy

Earth, enclosure, internal
Приваренная шпилька заземления M6 из нержавеющей стали на корпусе и крышке.

Bestückung vertikal

WDU 10 / ZDU 10
4x36
WDU 16 / ZDU 16
3x30
WDU 2,5 / ZDU 2,5 / IDU 2,5
5x71
WDU 35 / ZDU 35
2x22
WDU 4 / ZDU 4
5x59
WDU 6 / ZDU 6
4x45

Klassifikationen

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
