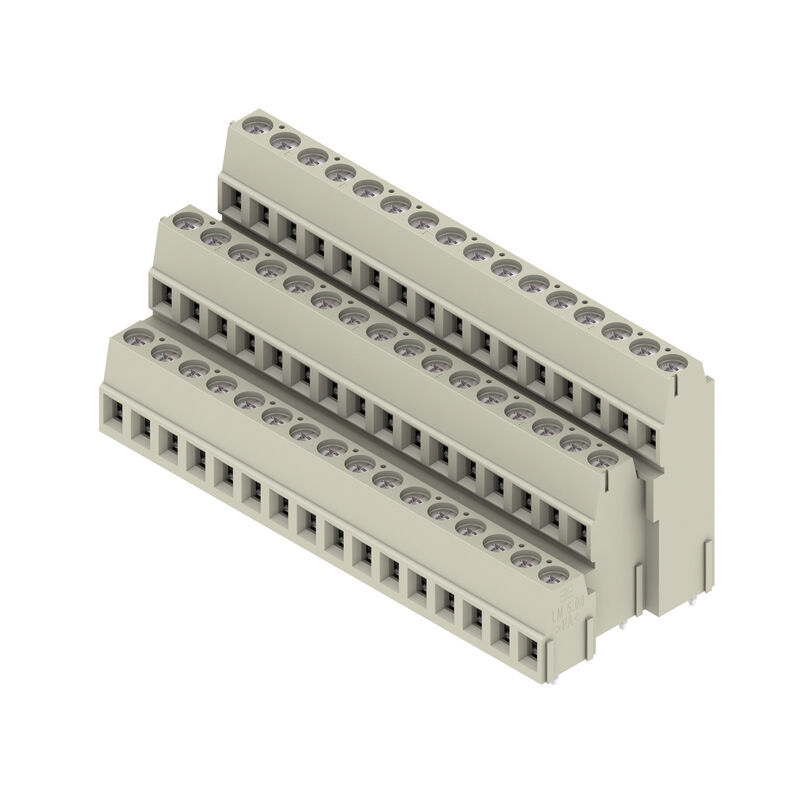

LM3R 5.08/48/90 3.5SN GY BX
Product image
LM3R 5.08/48/90 3.5SN GY BX
Product image
LM3R 5.08/48/90 3.5SN GY BX
Dimensional drawing

LM3R 5.08/48/90 3.5SN GY BX

Nyomtatott áramköri panel csatlakozók, 5.08 mm, Pólusszám: 48, 90°, Forrasztótüske hossza (l): 3.5 mm, ónozott, Kavicsszürke, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz

Item No. 1918250000
Загрузить спецификации Product Downloads
Accessories 3 Related products 12
Tanúsítványok Általános rendelési adatok Méretek és tömegek Environmental Product Compliance Paramètres du système Anyagjellemzők Csatlakoztatható vezetékek Rated data acc. to IEC CSA névleges adatok Dane znamionowe wg UL 1059 Packing Fontos megjegyzés Product images Classificazioni

Tanúsítványok

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Általános rendelési adatok

Versión
Nyomtatott áramköri panel csatlakozók, 5.08 mm, Pólusszám: 48, 90°, Forrasztótüske hossza (l): 3.5 mm, ónozott, Kavicsszürke, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz
Código
1918250000
Tipo
LM3R 5.08/48/90 3.5SN GY BX
GTIN (EAN)
4032248552849
Cantidad
10 items
Product data
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
opakowanie
skrzynia

Méretek és tömegek

Profundidad
31,8 mm
Profundidad (pulgadas)
1,252 inch
Altura
40,1 mm
Altezza (pollici)
1,579 inch
Altezza minima
36,6 mm
Anchura
84,82 mm
폭 (인치)
3,339 inch
Peso neto
81,8 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Paramètres du système

Familia del producto
OMNIMATE Signal - sorozat LM
Técnica de conexión de conductores
Collegamento a vite
Montaje sobre placas c.i.
THT 용접 결선
Dirección de salida de conductor
90°
Paso en mm (P)
5,08 mm
Paso en pulgadas (P)
0,2 "
Número de polos
48
Número de filas de polos
3
disponible por parte del cliente
Да
Количество рядов
3
Nº máximo de polos alineables por fila
72
Longitud del terminal de soldadura (l)
3,5 mm
Dimensiones del pin de soldadura
0.95 x 0.8 mm
Diámetro de la perforación (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
1
Punta de destornillador
0.6 x 3.5
Screwdriver blade standard
DIN 5264
Tightening torque, min.
0,4 Nm
Tightening torque, max.
0,5 Nm
Clamping screw
M 2.5
Stripping length
6 mm
L1 in mm
76,2 mm
L1 in inches
3 "
Touch-safe protection acc. to DIN VDE 0470
IP 20
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch
Protection degree
IP20
Volume resistance
1.20 mΩ

Anyagjellemzők

Materiales aislantes
Wemid (PA)
Color
Kavicsszürke
Carta de colores (similar)
RAL 7032
Grupo de materiales aislantes
I
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
Material de contacto
Cu-alloy
Superficie de contacto
tinned
Revestimiento
1-3 μm Ni
4-6 μm SN
Tipo de estañado
matt
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Csatlakoztatható vezetékek

Sección de embornado, mín.
0,2 mm²
Sección de embornado, máx.
2,5 mm²
Sección de conexión del conductor AWG, min.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 14
Rígido, mín. H05(07) V-U
0,2 mm²
Rígido, máx. H05(07) V-U
2,5 mm²
Flexible, mín. H05(07) V-K
0,2 mm²
Flexible, máx. H05(07) V-K
2,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
1,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,25 mm²
con terminal tubular según DIN 46 228/1, máx.
1,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2.4 mm x 1.5 mm; 1.9mm
Conductor embornable
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409500000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409600000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409700000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      9025740000
    • Stripping length:
      • nominal:
        5 mm
    • Recommended wire-end ferrule:
      9018910000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      9025750000
Texto de referencia
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
16 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)
14,2 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
630 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s with 120 A

CSA névleges adatok

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1815154
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
18 A
Intensidad nominal (Use Group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

Dane znamionowe wg UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
15 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
Specifications are maximum values, details - see approval certificate.

Packing

Embalaje
Box
Longitud de VPE
232 mm
Anchura VPE
136 mm
Altura de VPE
47 mm

Fontos megjegyzés

Conformidad con IPC
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notas
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • cUL 인증에 관련된 CSA에 따라 제공된 데이터 - E60693
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


Product images

Classificazioni

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
