LSF-SMT 7.62/05/180 3.5SN BK TU

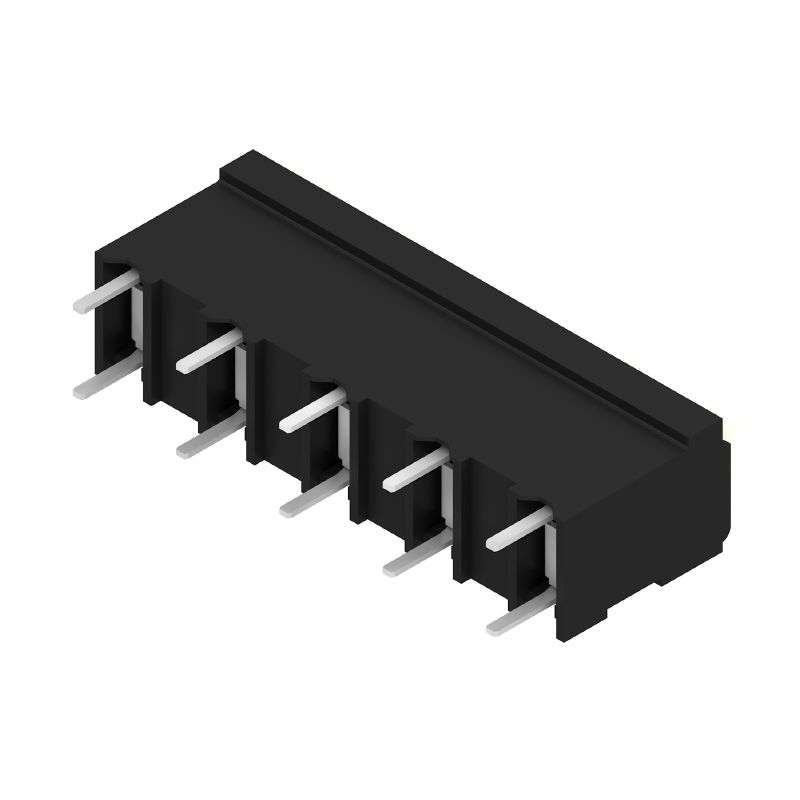

Illustration du produit
LSF-SMT 7.62/05/180 3.5SN BK TU

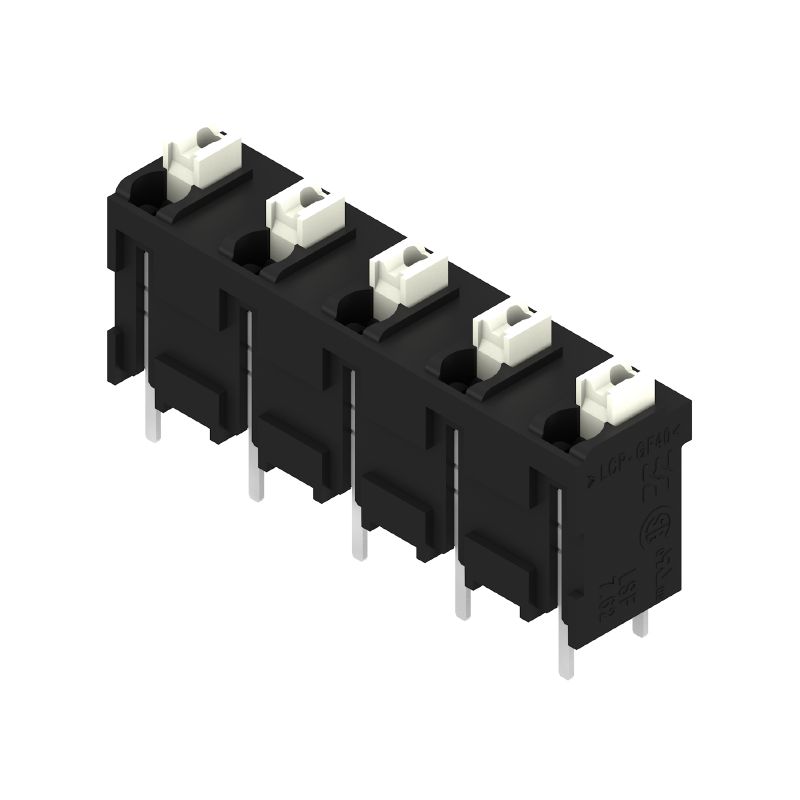

Illustration du produit
LSF-SMT 7.62/05/180 3.5SN BK TU
Dimensional drawing
LSF-SMT 7.62/05/180 3.5SN BK TU
Graph
LSF-SMT 7.62/05/180 3.5SN BK TU
Graph

LSF-SMT 7.62/05/180 3.5SN BK TU

Printed circuit board terminals, 7.62 mm, Number of poles: 5, 180°, Solder pin length (l): 3.5 mm, black, PUSH IN with actuator, Clamping range, max. : 1.5 mm², Tube

Référence produit 1826240000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 24
Homologaciones General ordering data Dimensiones y pesos Températures Environmental Product Compliance System parameters Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Номинальные характеристики по CSA Données nominales selon UL 1059 Embalaje Type tests 중요 참고 사항 Klasyfikacje

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

Verze
Printed circuit board terminals, 7.62 mm, Number of poles: 5, 180°, Solder pin length (l): 3.5 mm, black, PUSH IN with actuator, Clamping range, max. : 1.5 mm², Tube
Číslo objednávky
1826240000
Typ
LSF-SMT 7.62/05/180 3.5SN BK TU
GTIN (EAN)
4032248328932
Qty.
15 Pièce
Indices de produit
IEC: 800 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Emballage
Tube

Dimensiones y pesos

Hloubka
7,8 mm
Tiefe (inch)
0,307 inch
Výška
17,5 mm
Height (inches)
0,689 inch
Height of lowest version
14 mm
Šířka
34,68 mm
Width (inches)
1,365 inch
Net weight
5,8 g

Températures

Température d'utilisation permanente, max.
120 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Product Carbon Footprint
  • Du berceau à la porte:
    0.045 kg CO2 eq.

System parameters

Skupina produktů
OMNIMATE Signal - series LSF
Metoda připojení vodiče
액추에이터 탑재 PUSH IN
Montáž na PCB desku
THT/THR lödanslutning
Směr výstupu vodiče
180°
Rozteč v mm (P)
7,62 mm
Rozteč v palcích (P)
0,3 "
Počet pólů
5
Pin series quantity
1
Vybavuje zákazník
Non
Nombre de séries
1
Pájecí kolík, délka (l)
3,5 mm
Tolerance délky pájecích pinů
+0,1 / -0,3 mm
Rozměry pájecích pinů
0,35 x 0,8 mm
Rozměry pájecích pinů = d tolerance
0 / -0,1 mm
Průměr otvoru pájecího očka (D)
1,1 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Number of solder pins per pole
2
Longueur de dénudage
8 mm
L1 en mm
30,48 mm
L1 en pouce
1,2 "
Protection au toucher selon DIN VDE 0470
IP 20
Protection au toucher selon DIN VDE 57 106
protection doigt
Degré de protection
IP20
Résistance de passage
1,60 mΩ

Datos del material

Insulating material
LCP GF
Colour
nero
Farbe Betätigungselemente
biały
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Contact material
Alliage de cuivre
Layer structure of solder connection
4...6 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-30 °C
Plage de température montage, max.
120 °C

Conductores aptos para conexión

Clamping range, min.
0,13 mm²
Clamping range, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 28
Wire connection cross section AWG, max.
AWG 14
Solid, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
0,75 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Clampable conductor
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,25 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025760000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,34 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025770000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0690700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9021040000
Texte de réference
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Datos nominales conformes a IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Rated current at min. number of poles (Tu = 20 °C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,5 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Rated current at max. number of poles (Tu = 40 °C)
15 A
Rated voltage for surge voltage class (pollution degree II/2)
800 V
Rated voltage for surge voltage class (pollution degree III/2)
630 V
Rated voltage for surge voltage class (pollution degree III/3)
500 V
Rated impulse voltage for surge voltage class (pollution degree II/2)
6 kV
Rated impulse voltage for surge voltage class (pollution degree III/2)
6 kV
Rated impulse voltage for surge voltage class (contamination degree III/3)
6 kV
Short-time withstand current resistance
3 x 1s mit 80 A

Номинальные характеристики по CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
150 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina C / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 28
Průřez vodiče AWG, max.
AWG 14

Données nominales selon UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
150 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
12 A
Jmenovitý proud (aplikační skupina C / UL 1059)
10 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 28
Průřez vodiče, AWG, max.
AWG 14
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Embalaje

Balení
Tube
Délka VPE
556 mm
Šířka VPE
19 mm
Výška VPE
15 mm
Odpor povrchu
Rs = 109 - 1012 Ω

Type tests

Test: Trvanlivost značení
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    mark of origin, type identification, pitch, approval marking UL, durability
  • Evaluation:
    available
Test: průřez připojitelný svorkami
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.14 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.14 mm²
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    传递
Test poškození a náhodného uvolnění vodičů
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Test vytažení
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      H05V-U0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

중요 참고 사항

IPC conformity
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Poznámky

• Ytterligare färger på tryckknapparna finns på förfrågan.
• Manöverkraft för sliden max. 40 N
• Märkström relaterad till märkarea och min. antal poler.
• AEH med plastkrage enligt DIN 46228/4
• AEH utan plastkrage enligt DIN 46228/1
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Kontaktpressningsform "A" för ändhylsor med krimpverktyg PZ 6/5 rekommenderas.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klasyfikacje

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
