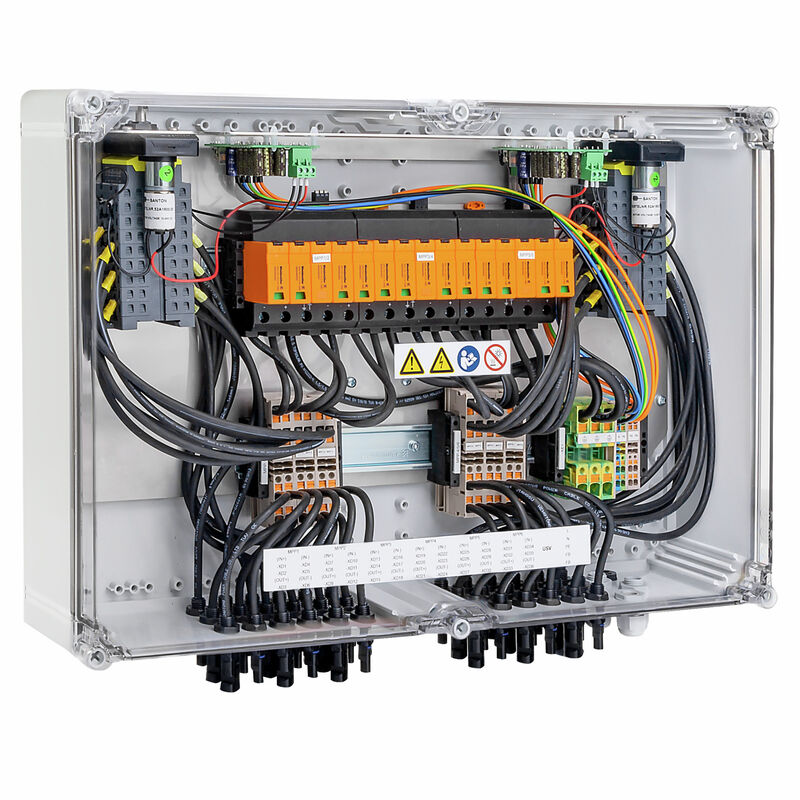

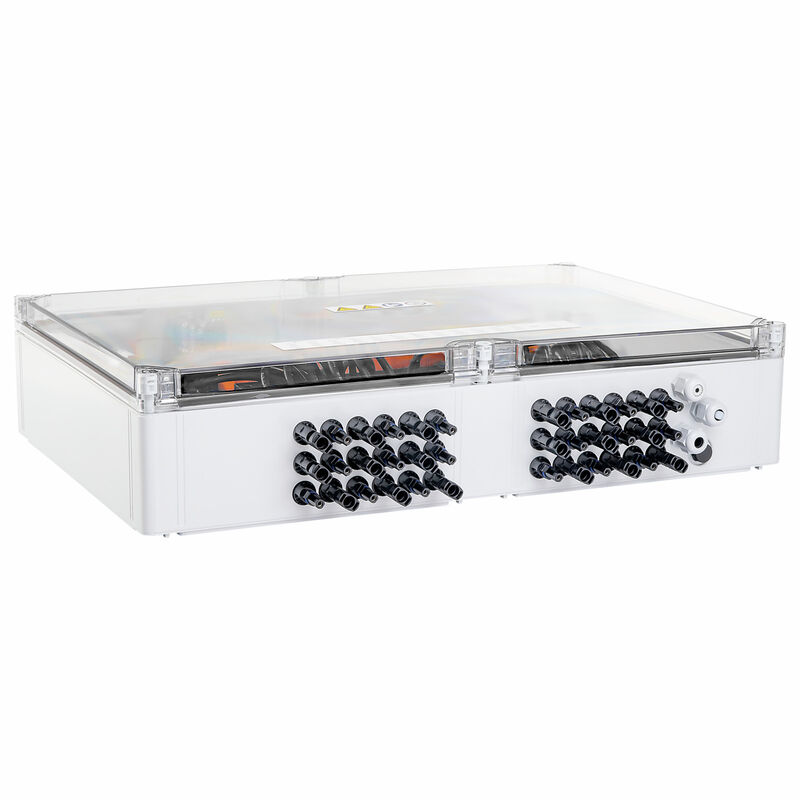

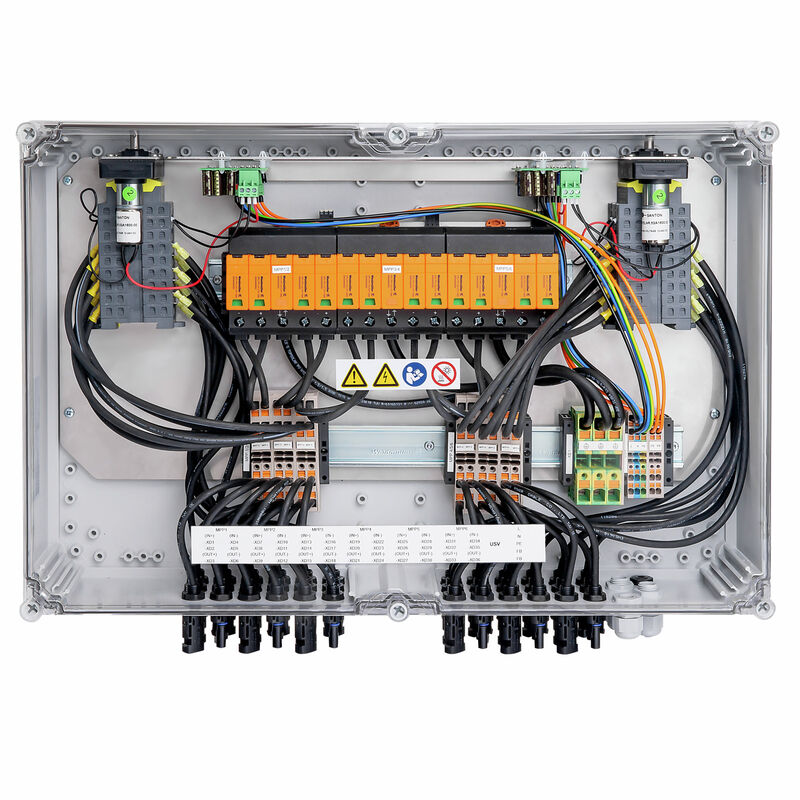

Fotovoltaico, Quadro di stringa, Switch del pompiere, PV Next, 1100 V, 6 MPP, 2 ingressi / 1 uscita per MPP, Disconnessione a distanza, Protezione contro le sovratensioni I / II, WM4C

N. articolo 8000115471
Download foglio dati Download dei prodotti Supporto ingegneristico
Accessori 10 È accessorio di 2 Parti di ricambio 2 Prodotti correlati 25
Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Garanzia Caratteristiche elettriche Custodie Dati generali Ingressi Uscite Disconnettore remoto Protezione contro le sovratensioni lato DC Classificazioni Omologazioni

Dati generali per l’ordinazione

Versione
Fotovoltaico, Quadro di stringa, Switch del pompiere, PV Next, 1100 V, 6 MPP, 2 ingressi / 1 uscita per MPP, Disconnessione a distanza, Protezione contro le sovratensioni I / II, WM4C
N. d’ordine
8000115471
Tipo
PVC DC 2I 1O 6MPP RD SPD1R WM4 11
GTIN (EAN)
4099986884205
CPZ
1  Pezzo

Dimensioni e pesi

Profondità
132  mm
Profondità (pollici)
5,197  inch
Posizione verticale
439  mm
Altezza (pollici)
17,283  inch
Larghezza
600  mm
Larghezza (pollici)
23,622  inch
Peso netto
12.873,817  g

Temperature

Temperatura ambiente
-20 °C…50 °C
Umidità
5...95 % senza rugiada

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
bdab5698-6a20-4370-8e28-8810d882d01a

Garanzia

Periodo
5 anni

Caratteristiche elettriche

Corrente per punto di massima potenza, max.
35  A
Resistenza di corrente nominale di breve durata
  • Corrente di dimensionamento:
    43,75 A
Tensione DC nominale
1.100  V

Custodie

Classe di protezione
II
Fissaggio della custodia
Tramite piedini di montaggio
Materiale isolante
Poliestere rinforzato con fibra di vetro, policarbonato
Resistenza agli urti
IK08 in conformità alla norma IEC 62208
IK10 in conformità alla norma IEC 62262
Stringa per tipo di collegamento
Spina di collegamento WM4C
Tipo di montaggio
Staffe di fissaggio

Dati generali

Grado di protezione
IP65
Luogo di installazione
Area esterna protetta (terrestre e marittima)
Norme
EN 61643-31

Ingressi

Connettore di massa funzionale
  • Ingresso cavo:
    • Numero di ingressi cavo:
      2
  • Collegamento cavo:
    • Tipo di collegamento:
      Collegamento a molla autobloccante con attuatore
    • Flessibile, max. H05(07) V-K:
      25 mm²
Contatto ausiliario di protezione contro le sovratensioni
  • Ingresso cavo:
    • Numero di ingressi cavo:
      1
  • Collegamento cavo:
    • Tipo di collegamento:
      Collegamento a molla autobloccante con attuatore
    • Flessibile, max. H05(07) V-K:
      1,5 mm²
    • con terminale, DIN 46228 pt 1, max.:
      1,5 mm²
Ingresso DC + & -
  • Collegamento cavo:
    • Tipo di collegamento:
      Connettore WM4C
    • Sezione trasversale cavo compatibile:
      EN 50618:2015
    • Sezione del conduttore, min.:
      4 mm²
    • Sezione del conduttore, max.:
      6 mm²
  • Ingresso cavo:
    • Numero di ingressi cavo:
      12
Numero di ingressi del condotto
3
Numero di ingressi stringa per MPP
≤ 2
Numero massimo di ingressi DC
per Maximum Power Point 2 ingressi collegati in parallelo
Quantità di punti di massima potenza (MPP)
6
Tipo di fusibile
né inserto portafusibile né portafusibile
Numero di ingressi
12

Uscite

Numero massimo di uscite DC
per Maximum Power Point 1 uscita
Uscita DC + & -
  • Collegamento cavo:
    • Tipo di collegamento:
      Connettore WM4C
    • Sezione trasversale cavo compatibile:
      TÜV 2 Pfg1169/08.07
    • Sezione del conduttore, min.:
      4 mm²
    • Sezione del conduttore, max.:
      6 mm²

Disconnettore remoto

Richiusura automatica dopo una caduta di tensione
Sì
Numero di cicli operativi
10000
Tensione di comando
100 V AC - 250 V AC 50/60Hz
Contatto ausiliario di disconnessione remota
  • Ingresso cavo:
    • Numero di ingressi cavo:
      1
  • Collegamento cavo:
    • Tipo di collegamento:
      PUSH IN
    • Flessibile, max. H05(07) V-K:
      2,5 mm²
    • con terminale, DIN 46228 pt 1, max.:
      2,5 mm²
Contatto del comando di disconnessione remota
  • Ingresso cavo:
    • Numero di ingressi cavo:
      1
  • Collegamento cavo:
    • Tipo di collegamento:
      PUSH IN
    • Flessibile, max. H05(07) V-K:
      2,5 mm²
    • con terminale, DIN 46228 pt 1, max.:
      2,5 mm²
Tipo di disconnessione del circuito di alimentazione
Intervento sotto tensione
Tempo di disattivazione
1.5 s
Assorbimento di corrente dell’interruttore
  • Tipo di interruttore:
    Interruttore dei vigili del fuoco
  • Assorbimento di corrente, nota:
    La corrente di picco si verifica solo per un breve periodo quando i condensatori dell'interruttore del pompiere sono stati precedentemente completamente scaricati.
  • Picco di assorbimento di corrente:
    600 mA
  • Assorbimento di corrente continuo:
    60 mA
Numero di cicli di interruzione alla corrente nominale
300
Esecuzione interruttore sezionatore
Sezionatore remoto all’interno della custodia
Capacità interruttore sezionatore
DC-PV1
IEC 60947-3

Protezione contro le sovratensioni lato DC

Classe di requisiti richiesti
Tipo I/II
Corrente di cortocircuito ISCPV
11.000  A
Corrente di dispersione max. (8/20 µs)
40  kA
Corrente di prova da fulmine Iimp (10/350 µs)
6.25 kA
Corrente di scarica In (8/20 µs)
20 kA
Corrente di scarica totale Itotal ( 8/20µs)
50  kA
Corrente di scarica totale Itotal (10/350µs)
12,5  kA
Livello di protezione Up (+/- , -/PE , +/PE)
≤ 3.8 kV
Livello di protezione Up (+/-)
≤ 3.8 kV
Livello di protezione Up (+/PE)
≤ 3.8 kV
Livello di protezione Up (-/PE)
≤ 3.8 kV
Norme
EN 61643-31
Potenza assorbita in standby PC
<0.2 W
Protezione contro le sovratensioni lato DC
1000 V Tipo I + II
Tensione di sistema PV, max. Ucpv
1.100  V
Tensione d’esercizio max. continua DC modalità UCPV +/- , -/PE , +/PE
1.100  V

Classificazioni

ETIM 6.0
EC002928
ETIM 7.0
EC002928
ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 9.0
22-57-92-03
ECLASS 9.1
22-57-02-90
ECLASS 10.0
22-57-02-90
ECLASS 11.0
22-57-02-92
ECLASS 12.0
22-57-02-92
ECLASS 13.0
22-57-02-92
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conforme
