S2L 3.50/22/180G 3.5SN BK BX
Product image

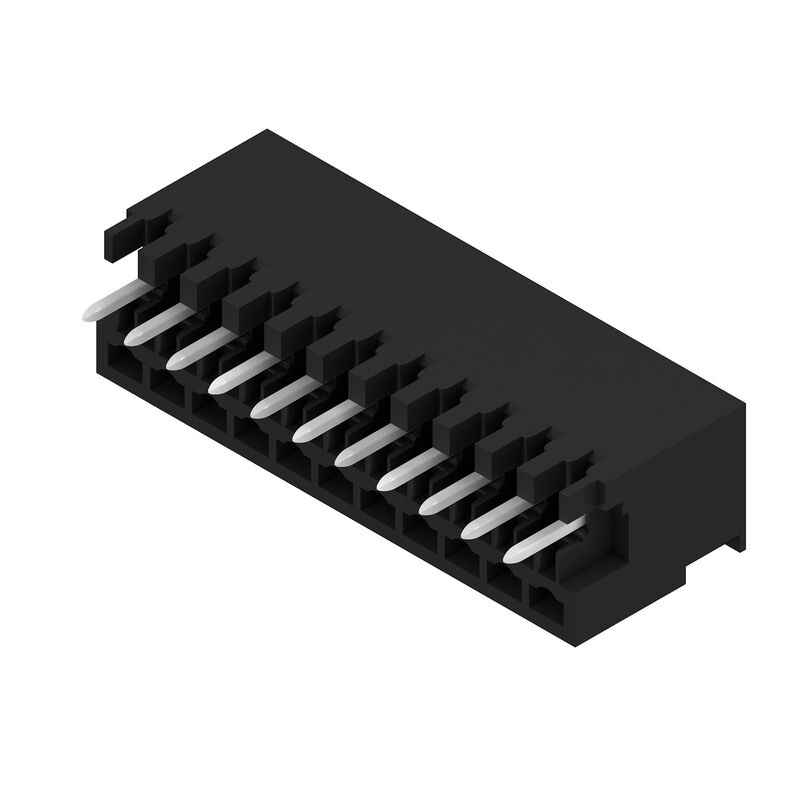

S2L 3.50/22/180G 3.5SN BK BX
Product image

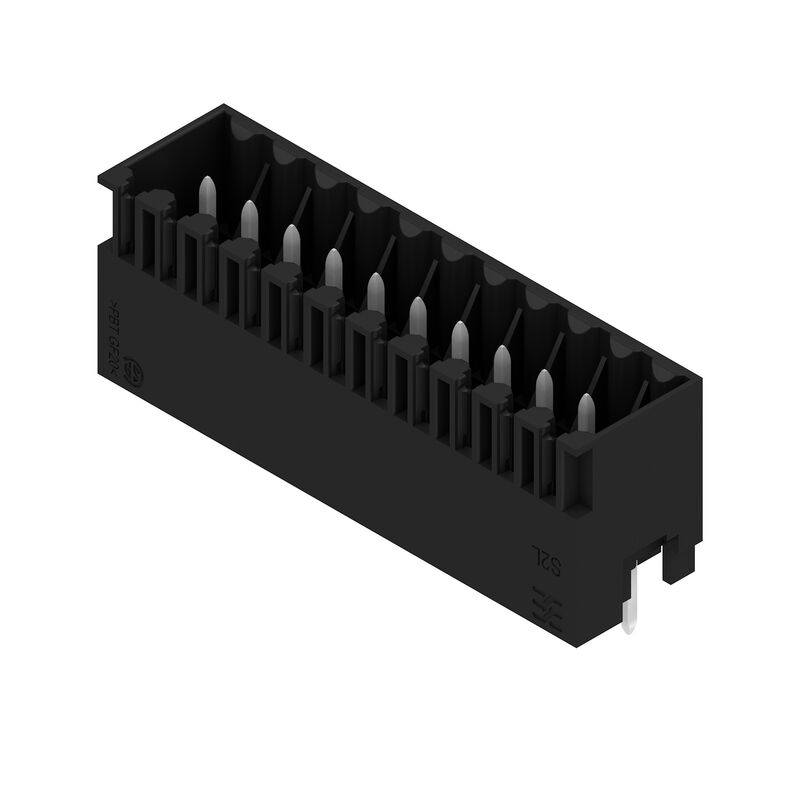

S2L 3.50/22/180G 3.5SN BK BX
Dimensional drawing

S2L 3.50/22/180G 3.5SN BK BX

PCB plug-in connector, male header, closed side, THT solder connection, 3.50 mm, Number of poles: 22, 180°, Solder pin length (l): 3.5 mm, tinned, black, Box

ID výrobku 1729030000
Stáhnout datový list Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 36
Tanúsítványok General ordering data Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok Rated data acc. to UL 1059 Csomagolás Wichtiger Hinweis Classifications

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

General ordering data

Változat
PCB plug-in connector, male header, closed side, THT solder connection, 3.50 mm, Number of poles: 22, 180°, Solder pin length (l): 3.5 mm, tinned, black, Box
Rendelési szám
1729030000
Típus
S2L 3.50/22/180G 3.5SN BK BX
GTIN (EAN)
4032248040469
Qty.
42 szt.
Продуктное отношение
IEC: 250 V / 10 A
UL: 150 V / 10 A
Förpackning
Box

Méretek és tömegek

Mélység
10,5 mm
Mélység (coll)
0,413 inch
Magasság
17,7 mm
Height (inches)
0,697 inch
Height of lowest version
14,2 mm
Szélesség
39,9 mm
폭 (인치)
1,571 inch
Nettó tömeg
6,3 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
No SVHC superiori a 0,1 wt%

Rendszerspecifikációk

Termékcsalád
OMNIMATE Signal - series B2L/S2L 3.50 - 2-row
Csatlakozás típusa
Platinenanschluss
Felszerelés NYÁK-ra
THT solder connection
Raszter mm-ben (P)
3,5 mm
Raszter inch-ben (P)
0,138 "
Kimenő könyök
180°
Antal poler
22
Antal lödstift per pol
1
Forrasztótüske hossza (l)
3,5 mm
Forrasztótüske méretei
d = 1,0 mm
Osmiúhlý
Forrasztószem lyukátmérő (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
35 mm
L1 v palcích
1,378 "
Počet řad
1
Množství řady kolíků
2
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Může být kódováno
Ano
Zásuvná síla / pól, max.
5 N
Tažná síla / pól, max.
4 N

Anyagjellemzők

Szigetelőanyag
PBT
Szín
black
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Érintkező anyaga
Slitina
Érintkező felület
pocínované
Struktura vrstev pájeného připojení
2...3 µm Ni / 5...7 µm Sn lesklý povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-30 °C
Teplotní rozsah, instalace, max.
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
10 A
Névleges áram, maximális pólusszám (Tu=20 °C)
10 A
Névleges áram, min. pólusszám (Tu=40°C)
9 A
Névleges áram, maximális pólusszám (Tu=40°C)
8,5 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
125 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
80 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
3 x 1 s s 77 A

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1488444
Névleges feszültség (B felhasználási csoport / CSA)
150 V
Névleges áram (B felhasználási csoport / CSA)
5 A
Hivatkozás a tanúsítási értékekre
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Rated data acc. to UL 1059

Intézet (UR)
UR
Tanúsítvány száma (UR)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
150 V
Névleges feszültség (C felhasználási csoport / UL 1059)
50 V
Névleges áram (B felhasználási csoport/ UL 1059)
10 A
Névleges áram (C felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
343 mm
VPE szélesség
135 mm
VPE magasság
20 mm

Wichtiger Hinweis

IPC megfelelőség
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Megjegyzések

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Espacement entre les rangées : voir implantation des trous
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Diamètre du trou d'implantation D = 1,3+0,1 mm
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
