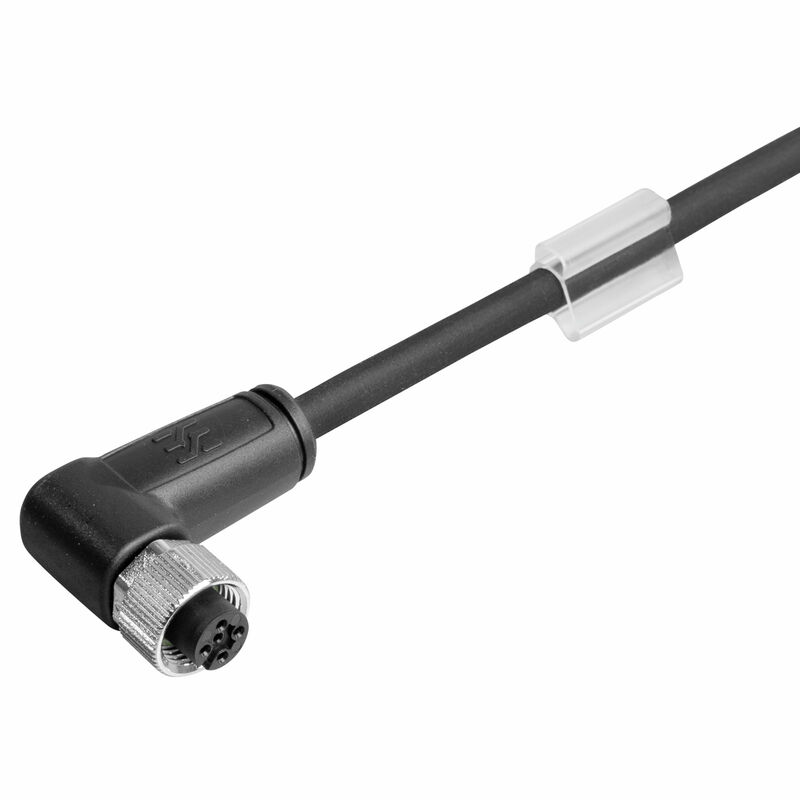

SAIL-M12BW-4-15.4U
SAIL-M12BW-4-15.4U
Dimensioned drawing
Angled socket
SAIL-M12BW-4-15.4U
Pole scheme
M12 = A-coded
SAIL-M12BW-4-15.4U
Wiring diagram
SAIL-M12BW-4-15.4U
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-4-15.4U

Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 4, 15.4 m, Femelle coudée, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non

ID výrobku 9457741540
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 19
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Classifications

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Informations générales de commande

Version
Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 4, 15.4 m, Femelle coudée, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Order No.
9457741540
Type
SAIL-M12BW-4-15.4U
GTIN (EAN)
4050118627176
Qté.
1 Pièce

Dimensions et poids

Poids net
440 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme avec exemption
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Acceleration
5 m/s²
Bending cycles
12 mil.
Bending cycles at torsion
> 5 Mio.
Bending radius, min., moving
10 *průměr
Bending radius, min., stationary
5x průměr kabelu
Cable length
15,4 m
Colour coding
hnědá
bílá
modrá
černá
Configurable cable length
Ne
Core cross-section
0,34 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Halogen
Ne
Hybrid cable
Ne
Hydrolysis and microbe resistant
Ano
Insulation
PP
Irradiation crosslinked
Ne
LABS-free
Ano
Length of torsion
1 m
Number of poles
4
Number of wires
4
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Outside diameter
4.1 mm ± 0.1 mm
Resistance to oils
Yes
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Resistant to welding beads
Ne
Sheath material
PUR
Sheathing colour
černá
Shielded
Ne
Speed
3,33 m/s
Suitable for cable carriers
Ano
Temperature range, moving
-25...60 °C
Temperature range, stationary
-50...80 °C
Torsion resistance
180 °/m
Welding spark resistance
Ne

Všeobecné technické údaje

AF size
12 mm
Coding
A-kódování
Connection thread
M12
Contact material
Slitina mědi
Contact surface
Pozlacené
Cykly zapojování
≥ 100
Housing main material
PUR
Insulation resistance
108 Ω
LED
Ne
Materiál kroužku se závitem
Tlakově litý zinek
Nominal current
4 A
Nominal voltage
250 V
propojeno můstkem
Ne
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
přišroubované
Version
Samice, zahnutý
Závažnost znečištění
3

Elektrické vlastnosti

Insulation resistance
108 Ω
Nominal voltage
250 V

Obecné standardy

Connector standard
IEC 61076-2-101

Standardy

Connector standard
IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo
M12, A-kódování, Počet pólů: 4, Kontakt samice, S úhlem 0°, konektor, nestíněné

Konektor, pravý

Zástrčka vpravo
Extrémité libre du conducteur

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
