SAIL-M12BW-4B-4.0U
SAIL-M12BW-4B-4.0U
Rozměrový výkres
Angled socket
SAIL-M12BW-4B-4.0U
Schéma pólů
M12 = B-coded
SAIL-M12BW-4B-4.0U
Schéma připojení
SAIL-M12BW-4B-4.0U
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-4B-4.0U

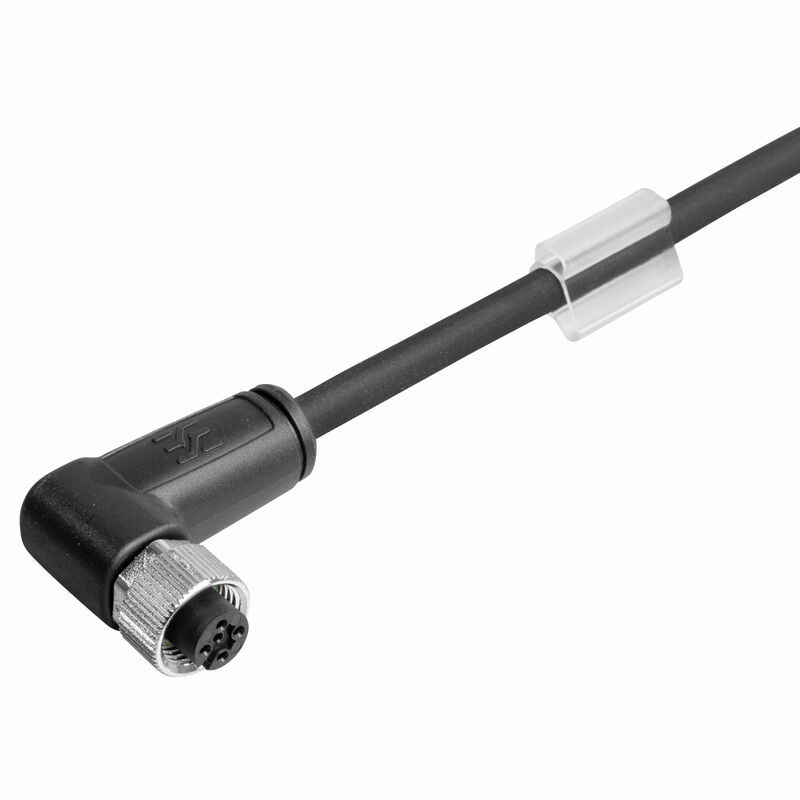

Sensor/actuator line, One end without connector, M12, Number of poles : 4, 4 m, Socket, angled, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

Nr. produktu 1061900400
Pobierz kartę katalogową Supporto ingegneristico Download dei prodotti
Toebehoren 7 Verwante producten 7
Approvals General ordering data Dimensions and weights Environmental Product Compliance Dati tecnici del cavo Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Plug, left Stecker rechts Clasificaciones

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Verze
Sensor/actuator line, One end without connector, M12, Number of poles : 4, 4 m, Socket, angled, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
Číslo objednávky
1061900400
Typ
SAIL-M12BW-4B-4.0U
GTIN (EAN)
4050118556377
Qty.
1 items

Dimensions and weights

Net weight
150 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant with exemption
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Dati tecnici del cavo

Barevné kódování
hnědá
bílá
modrá
černá
Barva opláštění
černá
Bez LABS
Ano
Cykly ohybu
12 mil.
Cykly ohybu v krutu
> 5 Mio.
Délka kabelu
4 m
Délka krutu
1 m
Halogen
Ne
Hybridní kabel
Ne
Hydrolýza a odolnost proti mikrobům
Ano
Izolace
PP
Konfigurovatelná délka kabelu
Ne
Materiál pláště
PUR
Odolnost proti zkrutu
180 °/m
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Odolnost vůči jiskrám ze sváření
Ne
Odolnost vůči olejům
Yes
Odolné vůči perlám kovu ze svařování
Ne
Poloměr ohybu, min., pohyblivý
10 x průměr kabelu
Poloměr ohybu, min., stacionární
5x průměr kabelu
Počet pólů
4
Počet vodičů
4
Průřez jádra
0,34 mm²
Rychlost
3,33 m/s
Stíněný
Ne
Teplotní rozpětí, pohyblivé
-25...60 °C
Teplotní rozpětí, stacionární
-50...80 °C
Vhodné pro nosiče kabelů
Ano
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Vnější průměr
4.1 mm ± 0.15 mm
Zesítěné vyzařování
No
Zrychlení
5 m/s²
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
250 V
Jmenovitý proud
4 A
Kódování
B-kódování
LED
Ne
Materiál kontaktu
Slitina mědi
Materiál kroužku se závitem
Tlakově litý zinek
Odpor izolace
108 Ω
Povrch kontaktu
Pozlacené
propojeno můstkem
Ne
Připojovací závit
M12
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
IP69
přišroubované
Velikost AF
12 mm
Verze
Samice, zahnutý
Závažnost znečištění
3

Elektrické vlastnosti

Jmenovité napětí
250 V
Odpor izolace
108 Ω

Obecné standardy

Standardní konektor
IEC 61076-2-101

Standardy

Standardní konektor
IEC 61076-2-101

Plug, left

Zástrčka vlevo
M12, B-codiert, Polzahl: 4, Buchsenkontakt, gewinkelt 0°, Stecker, ungeschirmt

Stecker rechts

Zástrčka vpravo
Freies Leiterende

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
