SAIL-M8GM8W-3-0.1U
SAIL-M8GM8W-3-0.1U
Dimensioned drawing
Straight socket
SAIL-M8GM8W-3-0.1U
Dimensioned drawing
Angled socket
SAIL-M8GM8W-3-0.1U
Pole scheme
Male
SAIL-M8GM8W-3-0.1U
Pole scheme
Socket
SAIL-M8GM8W-3-0.1U
Wiring diagram
Schaltbild
SAIL-M8GM8W-3-0.1U
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM8W-3-0.1U

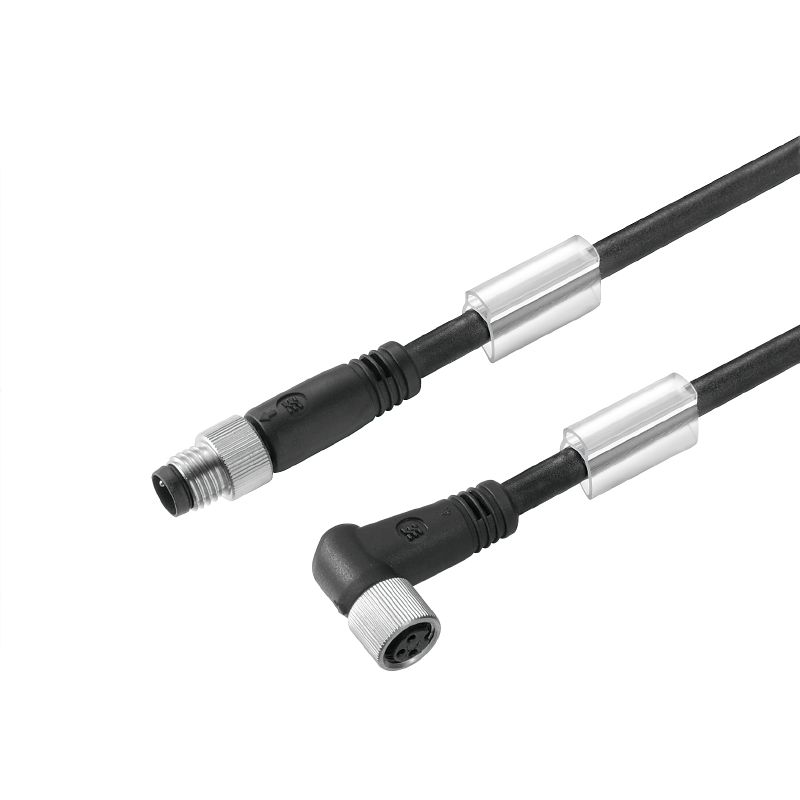

Cavo per sensori e attuatori, Linea di collegamento, M8 / M8, Numero di poli : 3, 0.1 m, perno, dritto - presa, 90°, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No

Product ID 1824580010
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 6 Verwante producten 12
Omologazioni Dati generali per l’ordinazione 치수 및 중량 Conformità ambientale del prodotto Technical specifications for cable General technical data Villamos tulajdonságok General standards Standards Plug, left Plug, right Classificazioni

Omologazioni

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E307231

Dati generali per l’ordinazione

Versión
Cavo per sensori e attuatori, Linea di collegamento, M8 / M8, Numero di poli : 3, 0.1 m, perno, dritto - presa, 90°, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No
Código
1824580010
Tipo
SAIL-M8GM8W-3-0.1U
GTIN (EAN)
4050118045239
수량
1 items

치수 및 중량

직경
3,6 mm
순중량
13 g

Conformità ambientale del prodotto

Estado de cumplimiento de la directiva RoHS
Conforme con esenzione
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
No
Apto para cadena de arrastre
Yes
Ciclos de flexión
5 Mio
Ciclos de plegado a torsión
> 5 Mio.
Color de revestimiento
black (similar to RAL 9005)
Código de color
brown
blue
black
Diámetro exterior
3.6 mm + 0.15 mm
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Gama de temperatura, fija
-50...80 °C
Gama de temperatura, móvil
-25...60 °C
Halógenos
Non
Hilo de drenaje integrado
Non
Longitud de cable
0,1 m
Longitud de torsión
1 m
Longitud del conductor configurable
Non
Material de la funda
PUR
Núcleo de conformidad con el estilo UL AWM
10493 (80 °C / 300 V)
Número de polos
3
Radio de flexión mín., con movimiento
10 x diamètre du câble
Radio de flexión mín., fijo
5 x diamètre du câble
Resistencia a chispas de soldadura
Nem
Resistencia a la torsión
180 °/m
Resistencia al aceite
Yes
Resistente a hidrólisis y microbios
Igen
Resistente a las salpicaduras de soldadura
Nem
Retardo de llama
in accordance with IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
Reticulado por radiación
Nem
Sección del conductor
0,25 mm²
Velocidad
3,33 m/s

General technical data

Ciclos de enchufado
≥ 100
Codificación
A-coded
Corriente nominal
4 A
Grado de polución
3
LED
Non
Material capotas
PUR
Material del anillo roscado
Laiton, nickelé
Par de apriete
M8 : 0,5 - 0,6 Nm
puenteado
Non
Rango de temperatura caja
-25…+85 °C
Resistencia del aislamiento
108 Ω
Rosca de conexión
M8 / M8
Superficie de contacto
Aranyozott
Tensión nominal
60 V
Tipo de protección
IP65
IP66
IP67
IP68
becsavart állapotban
IP69
Versión
perno, dritto - presa, 90°

Villamos tulajdonságok

Resistencia del aislamiento
108 Ω
Tensión nominal
60 V

General standards

Conector norma
IEC 61076-2-104
N.º de certificado (cULus)
E307231

Standards

Conector norma
IEC 61076-2-104

Plug, left

Clavija de conexión izquierda
M8, IP69, male contact, straight, Plastic, unshielded

Plug, right

Clavija de conexión derecha
M8, IP69, female contact, angled 90°, Plastic, unshielded

Classificazioni

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
