SL 3.50/09/135F 3.2SN OR BX

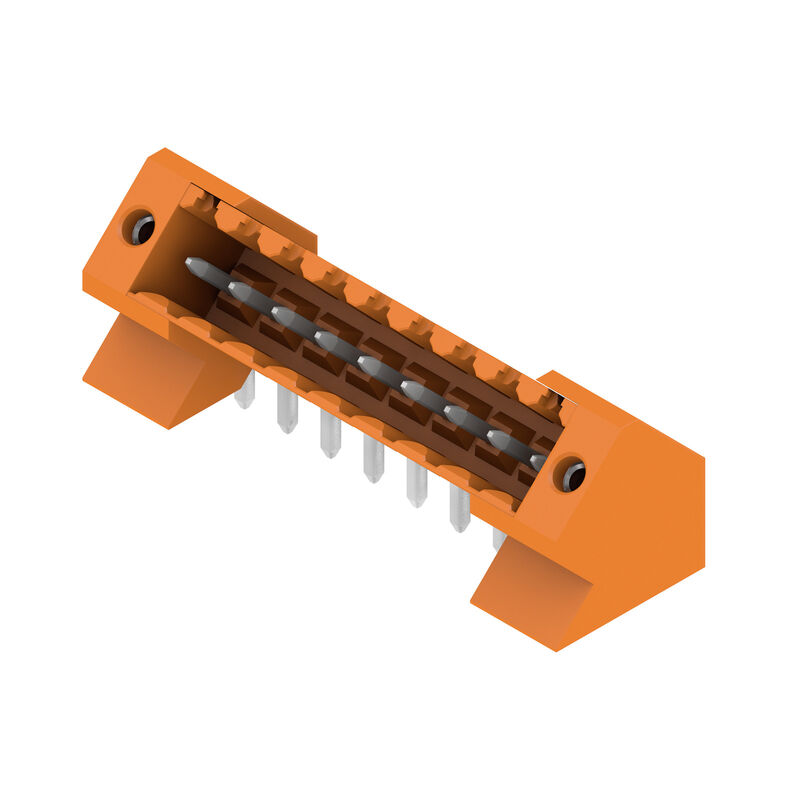

製品イメージ
SL 3.50/09/135F 3.2SN OR BX

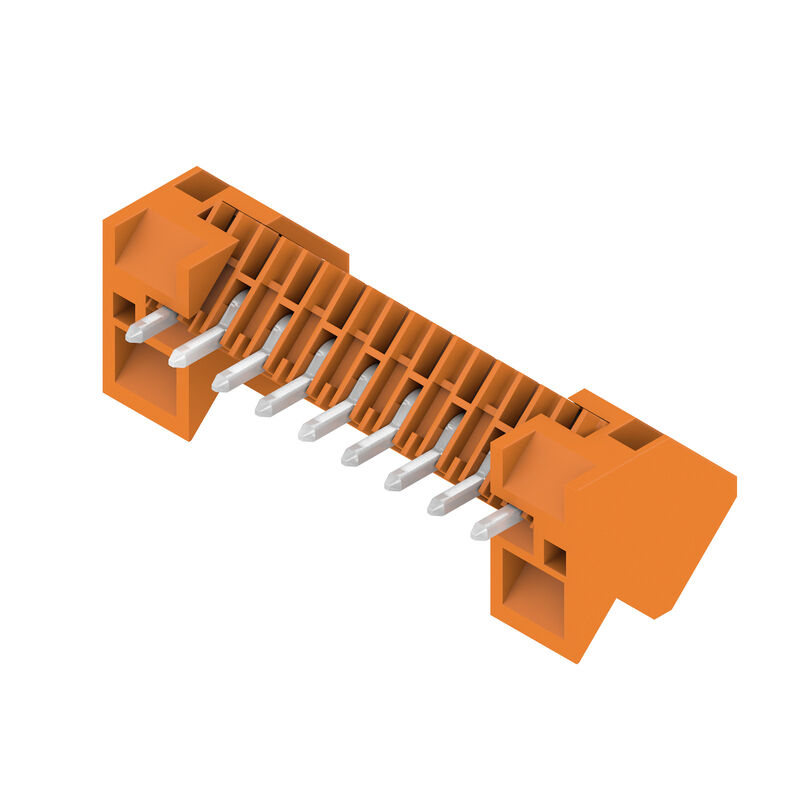

製品イメージ
SL 3.50/09/135F 3.2SN OR BX
寸法図

SL 3.50/09/135F 3.2SN OR BX

プリント基板用プラグインコネクタ, オス型ヘッダー, フランジ, THRはんだ付け接続, 3.50 mm, 極数: 9, 135°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 橙色, 箱

商品番号 1643400000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 4 の対照製品 7 関連製品 12
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システム仕様 材料データ IEC規格に準拠した公称データ CSAにに準拠した公称データ UL 1059に準拠した公称データ 梱包 重要なメモ 分類

承認

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

一般注文データ

Версия
プリント基板用プラグインコネクタ, オス型ヘッダー, フランジ, THRはんだ付け接続, 3.50 mm, 極数: 9, 135°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 橙色, 箱
Заказ №
1643400000
Тип
SL 3.50/09/135F 3.2SN OR BX
GTIN (EAN)
4008190282165
Кол.
48 items
製品データ
IEC: 320 V / 15 A
UL: 300 V / 10 A
パッケージ
箱

寸法と重量

Глубина
13.2 mm
Глубина (дюймов)
0.52 inch
Высота
16.2 mm
高さ（インチ）
0.638 inch
下位バージョンの高さ
13 mm
Ширина
38.5 mm
幅（インチ）
1.516 inch
Масса нетто
4.06 g

環境製品コンプライアンス

Состояние соответствия RoHS
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません
Углеродный след продукта
  • クレードルからゲート:
    0,024 kg CO2 eq.

システム仕様

Product family
OMNIMATE信号 – シリーズBL/SL 3.50
Anschlussart
基板接続
Mounting onto the PCB
THRはんだ付け接続
Pitch in mm (P)
3.5 mm
Шаг в дюймах (P)
0.138 "
Угол вывода
135°
極数
9
Количество контактных штырьков на полюс
1
ソルダーピン長 (l)
3.2 mm
Допуск на длину выводов под пайку
+0.1 / -0.3 mm
Размеры выводов под пайку
d = 1.2 mm
八角形
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Диаметр отверстия припойного ушка (D)
1.4 mm
ソルダーアイレット穴直径公差 (D)
+0.1 mm
L1 в мм
28 mm
L1 (インチ)
1.102 "
行数
1
ピンモデルシリーズ数量
1
DIN VDE 57 106に適合したタッチセーフ保護
フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ抜き
DIN VDE 0470に適合したタッチセーフ保護
IP20接続/IP10接続解除
体積抵抗
≤5 mΩ
コーディング可能
はい
差し込み力 / 極、最大.
10 N
Tažná síla / pól, max.
10 N
Anzugsdrehmoment
  • Tipo de par:
    Mounting screw, PCB
  • Usage information:
    • Tightening torque:
      • min.:
        0.1 Nm
      • max.:
        0.15 Nm
    • Recommended screw:
      • Part number:
        1610740000

材料データ

Изоляционный материал
PBT
Цветовой код
橙色
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
UL 94 可燃性等級
V-0
Материал контакта
銅合金
Поверхность контакта
錫メッキ
はんだ接続の層構造
1...3 µm Ni / 2...4 µm Sn matt
Структура слоев штепсельного контакта
1...3 µm Ni / 2...4 µm Sn matt
Storage temperature, min.
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
100 °C
温度範囲、設置、最小
-30 °C
温度範囲、設置、最大
100 °C

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
15 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
11 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
13 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
9 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2.5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2.5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2.5 kV
Устойчивость к воздействию кратковременного тока
3 x 1sで100 A

CSAにに準拠した公称データ

Институт (CSA)
CSA
Сертификат № (CSA)
154685-1318353
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
10 A
Номинальный ток (группа использования D/CSA)
10 A
Ссылка на утвержденные значения
仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

Institute (UR)
UR
Tanúsítvány száma (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
10 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Ссылка на утвержденные значения
仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

Упаковка
箱
Длина VPE
350 mm
VPE с
135 mm
Высота VPE
25 mm

重要なメモ

Соответствие IPC
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
Примечания
  • 要求に応じて追加のバリエーション
  • 要求に応じて金メッキの接触面
  • 定格断面積および最小値に関連する定格電流極数。
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • オスコネクタのねじフランジ付き（...F）の機械的サポートを追加する場合は、締めねじ付きのケーブルグランドを追加することをお勧めします（金属薄板ねじISO 1481-ST 2.2x4.5 CまたはISO 7049-ST 2.2x4.5 C - 「アクセサリ」を参照）。はんだ付け前のケーブルグランドのみ使用できます。
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能


分類

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
