接插件SL-SMT 5.00HC/02/180 1.5SN BK BX
产品图片

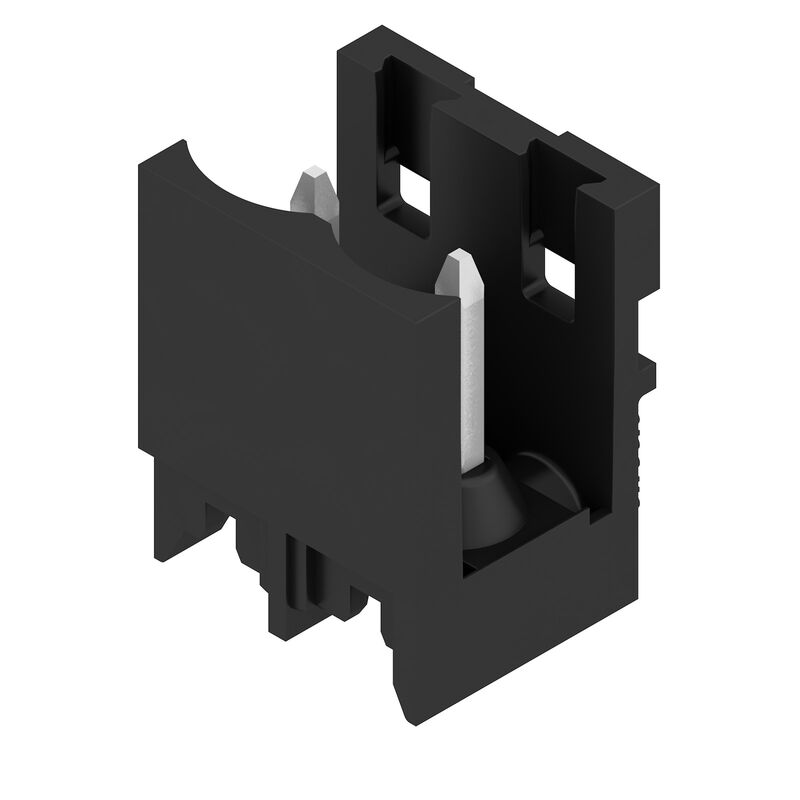

接插件SL-SMT 5.00HC/02/180 1.5SN BK BX
产品图片
接插件SL-SMT 5.00HC/02/180 1.5SN BK BX
Dimensional drawing
接插件SL-SMT 5.00HC/02/180 1.5SN BK BX
产品优势
Safe power transmission
Proven properties
接插件SL-SMT 5.00HC/02/180 1.5SN BK BX
产品优势
Compliant with existing standards

接插件SL-SMT 5.00HC/02/180 1.5SN BK BX

PCB plug-in connector, male header, open side, THT/THR solder connection, 5.00 mm, Number of poles: 2, 180°, Solder pin length (l): 1.5 mm, tinned, black, Box

Ürün No. 1796480000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 4 Şunun karşı parçasıdır 8 İlgili ürünler 13
Approvals General ordering data Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Material data Données nominales selon CEI Märkdata enligt CSA Rated data acc. to UL 1059 Packaging Important note Classifications

Approvals

认证
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
UR 证书号
E60693

General ordering data

版本
PCB plug-in connector, male header, open side, THT/THR solder connection, 5.00 mm, Number of poles: 2, 180°, Solder pin length (l): 1.5 mm, tinned, black, Box
订货号
1796480000
类型
SL-SMT 5.00HC/02/180 1.5SN BK BX
GTIN (EAN)
4032248237012
数量
100 adet
Product data
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Packaging
Box

Mått och vikter

深
8.5 mm
深度 (英寸)
0.335 inch
高度
13.5 mm
Height (inches)
0.531 inch
Height of lowest version
12 mm
宽度
10 mm
Width (inches)
0.394 inch
净重
0.9 g

Miljööverenstämmelse för produkt

RoHS 合规状态
Kompatibel utan undantag
REACH SVHC
No SVHC above 0.1 wt%

Systemparametrar

产品系列
OMNIMATE Signal – serie BL/SL 5.00
联接类型
Board connection
安装在印刷线路板上
THT/THR solder connection
间距 P（单位：mm）
5 mm
间距 P（单位：inch）
0.197 "
出线方向
180°
回路数
2
每回路的焊脚数目
1
焊脚长度 (l)
1.5 mm
焊针长度公差
+0.1 / -0.2 mm
焊针规格
d = 1.2 mm
Octagonal
焊针规格 = d tolerance
0 / -0,03 mm
焊接孔直径 (D)
1.4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1（mm）
5 mm
L1 in inches
0.197 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
7 N
Pulling force/pole, max.
5.5 N

Material data

绝缘材料
LCP GF
颜色编码
black
比色表 (相似)
RAL 9011
绝缘材料组
IIIa
相比漏电起痕指数（CTI）
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
触点材料
Cu-alloy
插针镀层
tinned
Layer structure of solder connection
1...3 µm Ni / 2...4 µm Sn matt
插头触点叠层结构
1...3 µm Ni / 2...4 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Données nominales selon CEI

testováno podle normy
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
27.5 A
额定电流，最大回路数 (Tu = 20°C)
19 A
额定电流，最小回路数 (Tu = 40°C)
24 A
额定电流，最大回路数 (Tu = 40°C)
16.5 A
额定电压值（过电压等级II/污染等级2）
400 V
额定电压值（过电压等级III/污染等级2）
320 V
额定电压值（过电压等级III/污染等级3）
250 V
额定冲击电压（过压等级 II/污染等级2）
4 kV
额定冲击电压（过压等级III/污染等级2）
4 kV
额定冲击电压（过压等级III/污染等级3）
4 kV

Märkdata enligt CSA

机构
CSA
CSA 认证号
200039-1176845
额定电压 (使用组 B / CSA)
300 V
额定电压 (使用组 D / CSA)
300 V
额定电流 (使用组 B / CSA)
15 A
额定电流 (使用组 D / CSA)
15 A
参见认证参数
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

机构
UR
UR 证书号
E60693
额定电压 (使用组 B / UL 1059)
300 V
额定电压 (使用组 D / UL 1059)
300 V
额定电流 (使用组 B / UL 1059)
18.5 A
额定电流 (使用组 D / UL 1059)
10 A
参见认证参数
Specifications are maximum values, details - see approval certificate.

Packaging

包装
Box
VPE 长度
155 mm
VPE 宽度
64 mm
VPE 高度
38 mm

Important note

IPC 标准的符合性
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
备注
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
