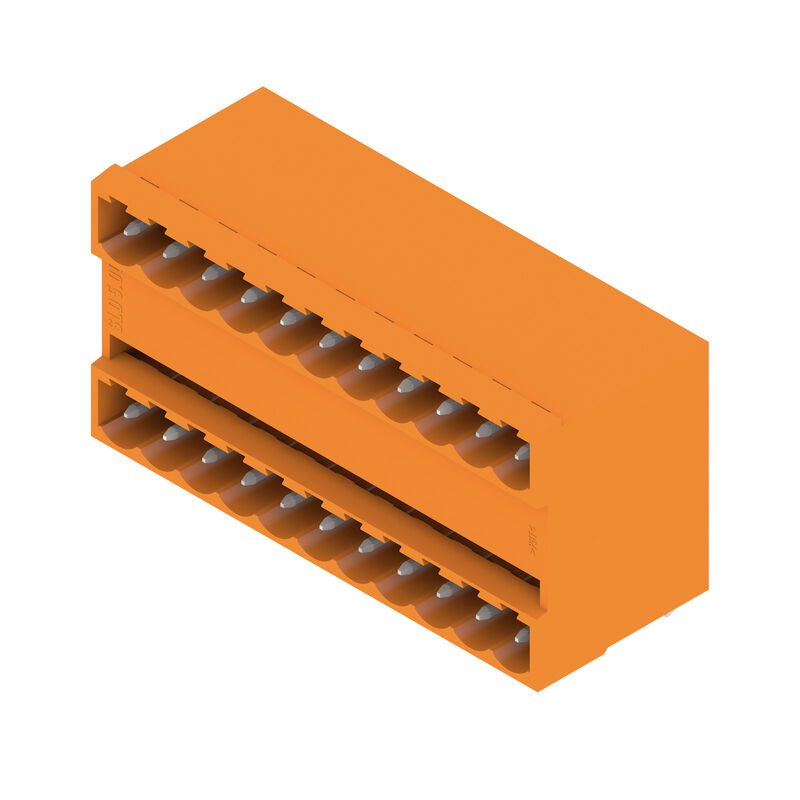

SLD 5.00/22/90G 3.2 SN OR BX
Produktillustration

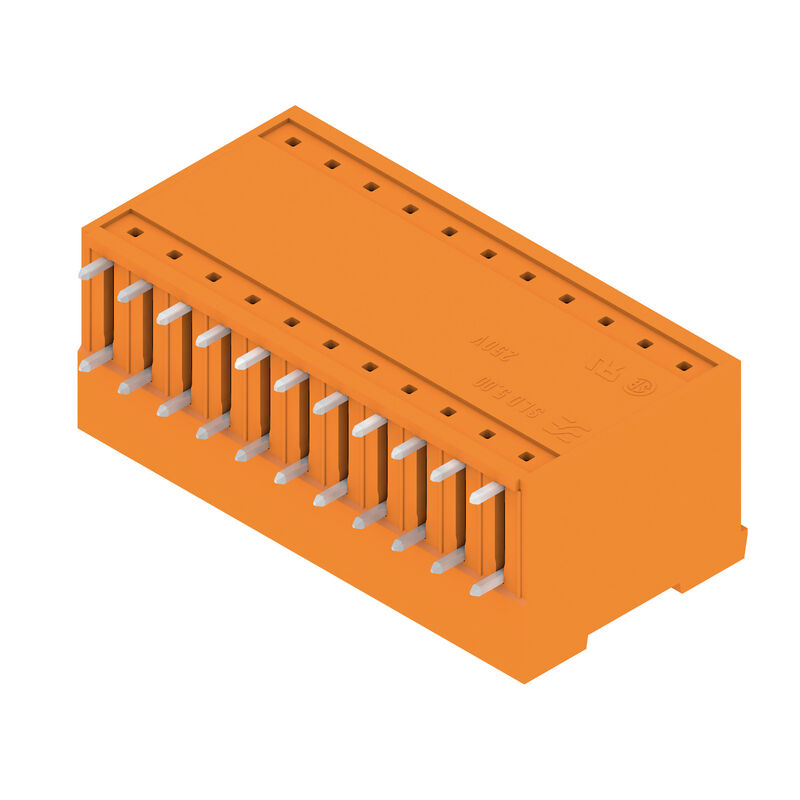

SLD 5.00/22/90G 3.2 SN OR BX
Produktillustration
SLD 5.00/22/90G 3.2 SN OR BX
Dimensional drawing

SLD 5.00/22/90G 3.2 SN OR BX

Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 5.00 mm, Número de polos: 22, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

N.º de artículo 1614440000
Descargar hoja de datos Engineering Support Product Downloads
Accessories 4 Is counterpart of 8 Related products 25
Godkännanden Všeobecné objednací údaje Mått och vikter Shoda produktu s prostředím Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Datos nominales según UL 1059 Packaging Important note Classifications

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

Všeobecné objednací údaje

Utförande
Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 5.00 mm, Número de polos: 22, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
Art.nr.
1614440000
Typ
SLD 5.00/22/90G 3.2 SN OR BX
GTIN (EAN)
4008190030629
Förp.
10 items
Product data
IEC: 400 V / 11 A
UL: 300 V / 10 A
opakowanie
Ящик

Mått och vikter

Djup
22 mm
Byggdjup (tum)
0,866 inch
Höjd
31,25 mm
Height (inches)
1,23 inch
Height of lowest version
28,05 mm
Bredd
56,96 mm
Szélesség (coll)
2,243 inch
Nettovikt
23,45 g

Shoda produktu s prostředím

RoHS-kompatibilitetsstatus
V souladu bez výjimky
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Systemparametrar

Produktfamilj
OMNIMATE Signal - řada BL/SL 5,00
Anslutningstyp
Board connection
Montering på kretskortet
THT solder connection
Delning i mm (P)
5 mm
Delning i tum (P)
0,197 "
Anslutningsvinkel
90°
Number of poles
22
Antal lödstift per pol
1
Lödstiftlängd (l)
3,2 mm
Tolerans för stiftlängd
+0.1 / -0.2 mm
Dimensioner för lödstift
d = 1.2 mm
Octagonal
Dimensioner för lödstift = d-tolerans
0 / -0,03 mm
Diameter bestyckningshål (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
50 mm
L1 in inches
1,969 "
Number of rows
2
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
3 N
Pulling force/pole, max.
3 N

Materialdata

Isoleringsmaterial
PBT
Färgkod
оранжевый
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 200
UL 94 flammability rating
V-0
Kontaktmaterial
Cu-alloy
Kontaktyta
tinned
Layer structure of solder connection
1...3 µm Ni / 2...4 µm Sn matt
Storage temperature, min.
−40 °C
Storage temperature, max.
70 °C
−50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
−25 °C
Temperature range, installation, max.
100 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
11 A
Märkström, max. antal poler (Tu=20°C)
8,5 A
Märkström, min. antal poler (Tu=40°C)
9,5 A
Märkström, max. antal poler (Tu=40°C)
7 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
1 x 1s with 120 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A
Hänvisning till godkännandevärden
Specifications are maximum values, details - see approval certificate.

Datos nominales según UL 1059

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
10 A
Märkström (användargrupp D / UL 1059)
10 A
Hänvisning till godkännandevärden
Specifications are maximum values, details - see approval certificate.

Packaging

Förpackning
Box
VPE-längd
169 mm
VPE-bredd
119 mm
VPE-höjd
41 mm

Important note

IPC-konformitet
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hänvisningstext
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Distancia entre pisos: véase la disposición de los orificios
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
