SLD 5.00/32/90G 3.2 SN OR BX
Obrázek výrobku

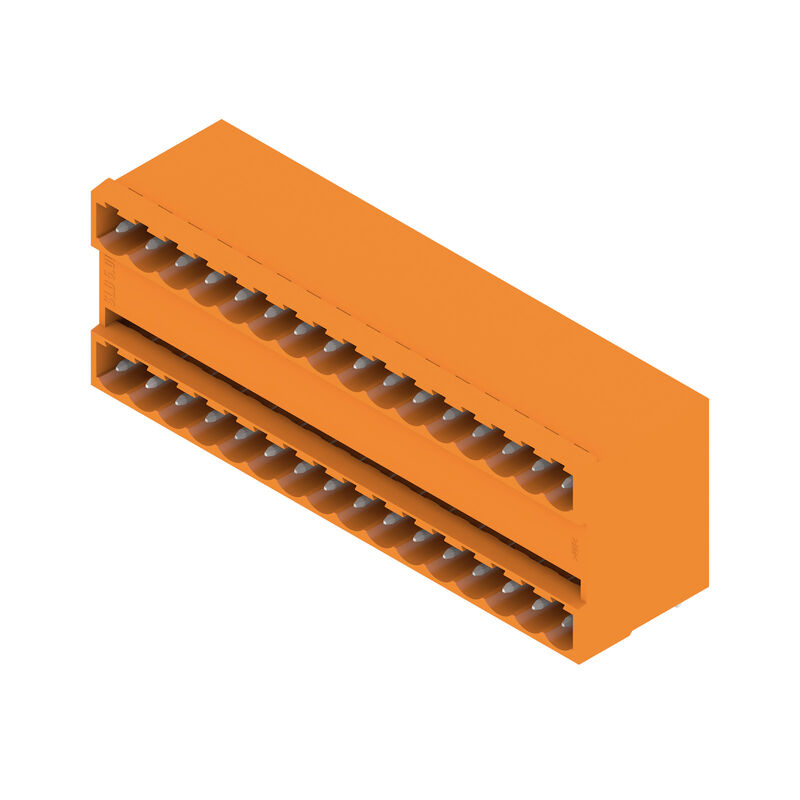

SLD 5.00/32/90G 3.2 SN OR BX
Obrázek výrobku

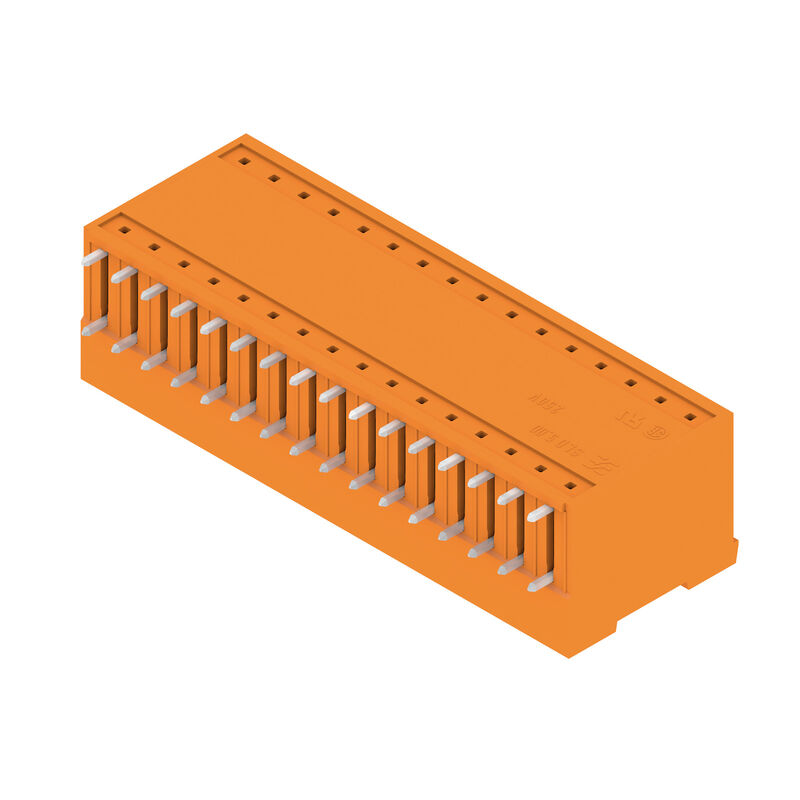

SLD 5.00/32/90G 3.2 SN OR BX
Dimensional drawing

SLD 5.00/32/90G 3.2 SN OR BX

Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 5.00 mm, Počet pólů: 32, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box

ID výrobku 1614490000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Je protikusem 6 Příbuzné výrobky 25
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

Všeobecné objednací údaje

Version
Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 5.00 mm, Počet pólů: 32, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box
Référence
1614490000
Type
SLD 5.00/32/90G 3.2 SN OR BX
GTIN (EAN)
4008190031220
Qté.
10 ks
Údaje výrobku
IEC: 400 V / 11 A
UL: 300 V / 10 A
Balení
Box

Rozměry a hmotnosti

Profondeur
22 mm
Depth (inches)
0,866 inch
Hauteur
31,25 mm
Výška (v palcích)
1,23 inch
Nejvyšší nebo nejnižší verze
28,05 mm
Largeur
81,96 mm
Šířka (v palcích)
3,227 inch
Масса нетто
31,1 g

Shoda produktu s prostředím

Statut de conformité RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Skupina produktů
OMNIMATE Signal - řada BL/SL 5,00
Type of connection
Připojení desky
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Raster in mm (P)
5 mm
Pitch in inches (P)
0,197 "
Outgoing elbow
90°
Počet pólů
32
Número de terminales de soldadura por polo
1
Pájecí kolík, délka (l)
3,2 mm
Solder pin length tolerance
+0,1 / -0,2 mm
Solder pin dimensions
d = 1,2 mm
Osmiúhlý
Solder pin dimensions = d tolerance
0 / -0,03 mm
Диаметр отверстия припойного ушка (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
75 mm
L1 v palcích
2,953 "
Počet řad
2
Množství řady kolíků
2
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Zásuvná síla / pól, max.
3 N
Tažná síla / pól, max.
3 N

Údaje o materiálu

Изоляционный материал
PBT
Couleur
Oranžová
Tableau des couleurs (similaire)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Comparative Tracking Index (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
접점 재질
Slitina
Superficie dei contatti
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 2...4 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
11 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
8,5 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
9,5 A
Rated current, max. number of poles (Tu=40°C)
7 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV
Tenue aux courants de faible durée
1 x 1 s se 120 A

Jmenovité údaje podle CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Intensidad nominal (Use Group D / CSA)
10 A
Referencia para valores de homologación
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Certificate No. (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Referencia para valores de homologación
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Packaging
Box
VPE length
177 mm
VPE width
100 mm
VPE height
53 mm

Důležitá poznámka

Conformité IPC
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Remarques
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Odstupy mezi řadami: viz rozvržení otvorů
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
