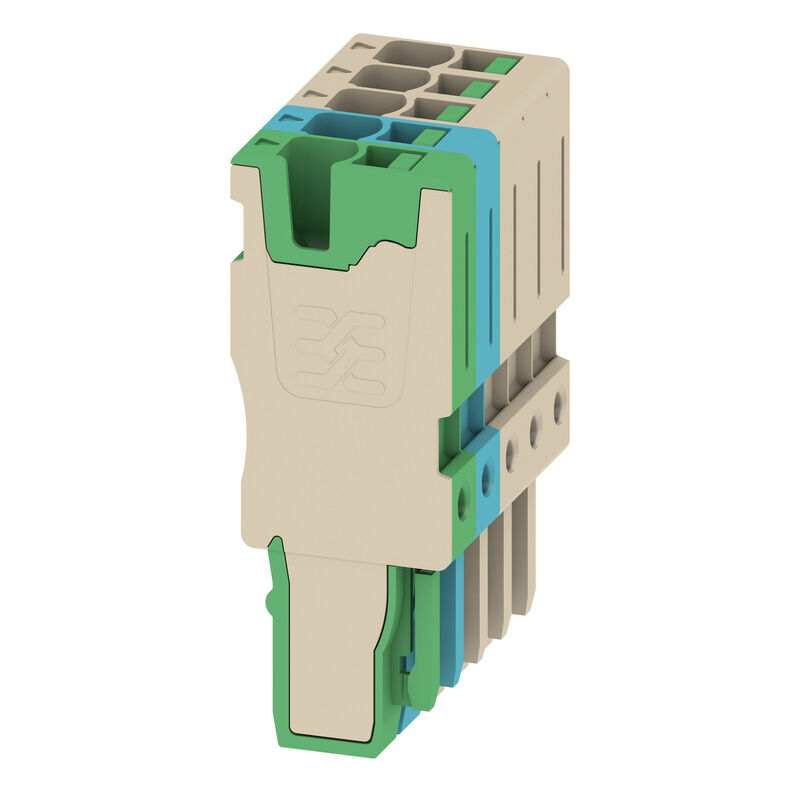

SPG 2.5/5-3BG-BL-GN

SPG 2.5/5-3BG-BL-GN

Plug (terminal), SNAP IN, 2.5 mm², 24 A, 800 V, Number of connections: 5, Number of poles: 5, Width: 25.5 mm

Produkt-ID 3030280000
Ladda ner datablad Wsparcie inżynieryjne
Tillbehör 11 Är tillbehör till 14 Använda produkter 317
Tanúsítványok General ordering data Méretek és tömegek Temperature Environmental Product Compliance Anyag adatok System specifications Klämbara ledare (Märkanslutning) Allmänt Rating data Märkdata enligt UL Classifications

Tanúsítványok

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
ec

General ordering data

Utförande
Plug (terminal), SNAP IN, 2.5 mm², 24 A, 800 V, Number of connections: 5, Number of poles: 5, Width: 25.5 mm
Art.nr.
3030280000
Typ
SPG 2.5/5-3BG-BL-GN
GTIN (EAN)
4099986973305
Förp.
20 Штука

Méretek és tömegek

Djup
42,5 mm
Depth (inches)
1,673 inch
Höjd
16,5 mm
Height (inches)
0,65 inch
Bredd
25,5 mm
Width (inches)
1,004 inch
Nettovikt
17,712 g

Temperature

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Continuous operating temp., min.
−60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Anyag adatok

Grundläggande material
Wemid
Färgkod
dark beige
Цвет элементов управления
зеленый
Brännbarhetsklass enligt UL 94
V-0

System specifications

Ändplatta krävs
No
Antal potentialer
5
Number of levels
1

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.
2,5 mm²
Anslutningsarea, flertrådig, min.
0,34 mm²
Anslutningsområde, max.
4 mm²
Anslutningsområde, min.
0,34 mm²
Anslutningsriktning
övre
Anslutningstyp
SNAP IN
Antal anslutningar
5
Avisoleringslängd
10 mm
Klingmått
6 x 3,5 mm
Ledararea, entrådig, max.
2,5 mm²
Ledararea, entrådig, min.
0,34 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
2,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,34 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,34 mm²
Ledararea, fintrådig, min.
0,34 mm²
Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 22
Ledardiameter, fintrådig, max.
2,5 mm²
Tolkdorn enligt 60 947-1
A3

Allmänt

Antal poler
5
Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 22
Normer
Enligt IEC 60947-7-1

Rating data

Märkarea
2,5 mm²
Märkspänning
800 V
Märkspänning DC
800 V
Märkström
24 A
Ström med max. ledare
24 A
Normer
Enligt IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1,33 mΩ
Märkstötspänning
8 kV
Förlusteffekt enligt IEC 60947-7-x
0,77 mW
Nedsmutsningsgrad
3
Överspänningskategori
III

Märkdata enligt UL

Certifikat nr (cURus)
ec
Ledarstorlek Factory wiring max (cURus)
12 AWG
Ledarstorlek Factory wiring min (cURus)
22 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Ledarstorlek Field wiring min (cURus)
22 AWG
Spänning grupp B (cURus)
600 V
Spänning grupp C (cURus)
600 V
Spänning grupp D (cURus)
600 V
Ström grupp B (cURus)
20 A
Ström grupp C (cURus)
20 A
Ström Gruppr D (cURus)
5 A

Classifications

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
