W2C 4 FS-PE 30-70V BK STB
W2C 4 FS-PE 30-70V BK STB
W2C 4 FS-PE 30-70V BK STB

W2C 4 FS-PE 30-70V BK STB

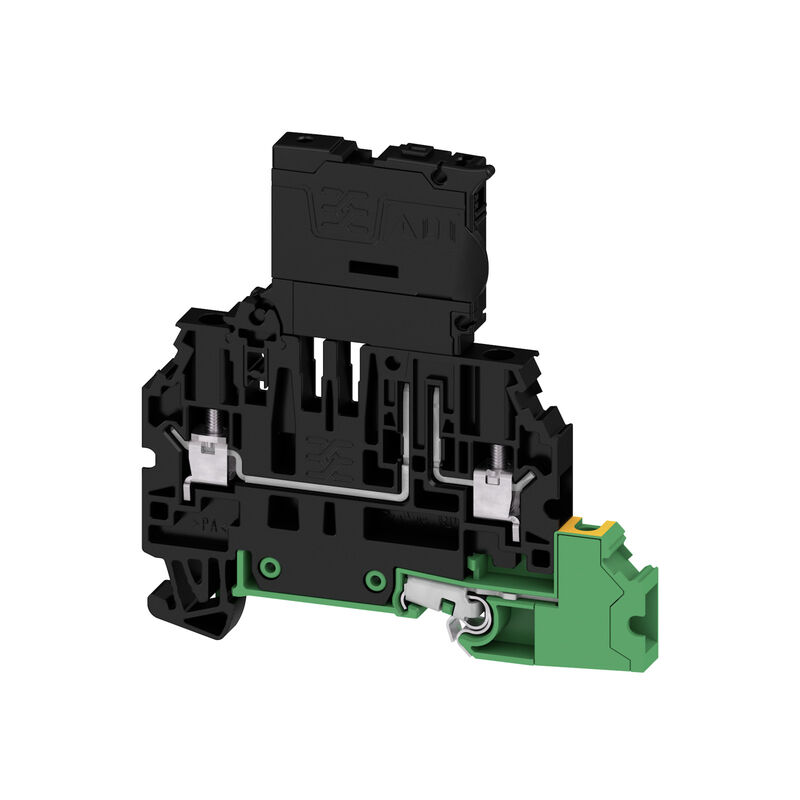

Клемма с предохранителем, Винтовое соединение, черный, 4 mm², 6.3 A, 70 V, Количество соединений: 3, Количество уровней: 1, TS 35

№ продукта 2893190000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
액세서리 105 관련 제품 92
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Номинальные характеристики IECEx/ATEX Параметры системы Дополнительные технические данные Зажимаемые провода (дополнительное соединение) Conductors for clamping (rated connection) Расчетные данные согласно CSA Общие сведения Расчетные данные Расчетные данные согласно UL Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Основные данные для заказа

Версия
Клемма с предохранителем, Винтовое соединение, черный, 4 mm², 6.3 A, 70 V, Количество соединений: 3, Количество уровней: 1, TS 35
Заказ №
2893190000
Тип
W2C 4 FS-PE 30-70V BK STB
GTIN (EAN)
4064675884781
Кол.
50 Штука

Размеры и массы

Глубина
75 mm
Глубина (дюймов)
2,953 inch
Высота
72,5 mm
Высота (в дюймах)
2,854 inch
Ширина
6,1 mm
Ширина (в дюймах)
0,24 inch
Net weight
23,55 g

Температуры

Температура при длительном использовании, мин.
-60 °C
Температура при длительном использовании, макс.
130 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
71bca7a4-d3a0-4004-a59e-223f1cfa650d

Характеристики материала

Основной материал
Материал Wemid
Цветовой код
черный
Класс пожаростойкости UL 94
V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)
TUEV20ATEX8502U
Certificate No. (IECEX)
IECEXTUR20.0014U
Ström (ATEX)
6.3 A
Поперечное сечение провода, макс. (ATEX)
4 mm²
Ток (IECEX)
6.3 A
Поперечное сечение провода, макс. (IECEX)
4 mm²

Параметры системы

Требуется концевая пластина
Да
Number of potentials
1
Количество уровней
1
Количество контактных гнезд на уровень
2
Количество потенциалов на уровень
1
Уровни с внутр. перемычками
Нет
Укомплектованная монтажная рейка
TS 35
Функция N
Нет
PE function
Да
PEN function
Нет

Дополнительные технические данные

Вид монтажа
TS 35
Открытые страницы
справа
Проверенное на взрывозащищенность исполнение
Нет
с фиксатором
Да
Указание по установке
TS 35

Зажимаемые провода (дополнительное соединение)

Тип соединения, дополнительное соединение
Винтовое соединение

Conductors for clamping (rated connection)

Anzahl Anschlüsse
3
Clamping range, max.
6 mm²
Clamping screw
M 3
Dimension de la lame
0,6 x 3,5 mm
Délka odizolování
8 mm
Sección de embornado, mín.
0,25 mm²
Section de raccordement du conducteur, AWG, min.
AWG 24
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
4 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,25 mm²
Type of connection
Винтовое соединение
Type of connection 2
Винтовое соединение
Utahovací moment, min.
0,5 Nm
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
4 mm²
Кабельный наконечник для обжима двух проводов, макс.
1,5 mm²
Кабельный наконечник для обжима двух проводов, мин.
0,5 mm²
Калибровая пробка согласно 60 947-1
A3
Момент затяжки, макс.
0,6 Nm
Направление соединения
боковая
Поперечное сечение подключаемого провода AWG, макс.
AWG 10
Сечение подключаемого проводника, тонкопроволочного, макс.
6 mm²
Сечение подсоединяемого провода, скрученный, макс.
6 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,25 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,25 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,25 mm²
Сечение соединения проводов, твердое ядро, макс.
6 mm²
Сечение соединения проводов, твердое ядро, мин.
0,25 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0,25 mm²

Расчетные данные согласно CSA

Напряжение, класс B (CSA)
300 V
Напряжение, класс C (CSA)
300 V
Напряжение, класс D (CSA)
600 V
Поперечное сечение провода, макс. (CSA)
12 AWG
Поперечное сечение провода, мин. (CSA)
24 AWG
Сертификат № (CSA)
227442-80219640
Ток, разм. B (CSA)
10 A
Ток, разм. C (CSA)
10 A
Ток, разм. D (CSA)
5 A

Общие сведения

Нормы
IEC 60947-7-3
IEC 60947-7-2
Поперечное сечение подключаемого провода AWG, макс.
AWG 10
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Указание по установке
TS 35
Укомплектованная монтажная рейка
TS 35

Расчетные данные

Расчетное сечение
4 mm²
Номинальное напряжение
70 V
Номинальное напряжение пост. тока
70 V
Номинальный ток
6,3 A
Current at maximum wires
6,3 A
Нормы
IEC 60947-7-3
IEC 60947-7-2
Объемное сопротивление по стандарту IEC 60947-7-x
1 mΩ
Rated impulse withstand voltage
6 кВ
Категория перенапряжения
III
Степень загрязнения
3

Расчетные данные согласно UL

Разм. провода Заводская электропроводка, макс. (cURus)
12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)
24 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)
12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)
24 AWG
Сертификат № (cURus)
E60693

Важное примечание

Сведения об изделии
Напряжение зависит от выбранного элемента предохранителя или выбранного индикатора

Классификации

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
