ZBE 6K BL

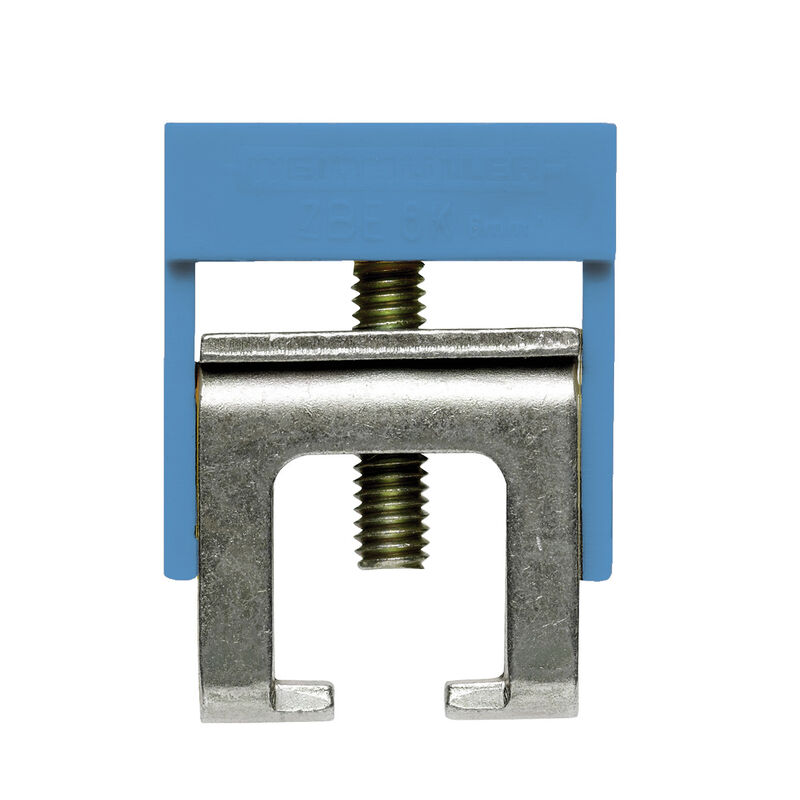

Product image

ZBE 6K BL

Terminal (Złącze Bus)

Produkt ID 0525980000
Download datablad Engineering-support Produktdownloads
Er tilbehør til 6 Anvendte produkter 32
Сертификаты Ogólne dane zamówieniowe Wymiary i masa Температуры Zgodność produktu z wymogami środowiska naturalnego dane tworzywa Номинальные характеристики IECEx/ATEX parametry systemu Additional technical data Conductors for clamping (rated connection) CSA rating data Dimensions General Расчетные данные dane znamionowe wg UL Изображения продукции Klassificeringar

Сертификаты

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693

Ogólne dane zamówieniowe

버전
Terminal (Złącze Bus)
주문 번호
0525980000
유형
ZBE 6K BL
GTIN(EAN)
4008190060886
수량
50 items

Wymiary i masa

깊이
19.5 mm
Глубина (дюймов)
0.768 inch
높이
22.5 mm
높이 (인치)
0.886 inch
너비
8 mm
Byggbredd (tum)
0.315 inch
Net weight
2.98 g

Температуры

주변 온도
-5 °C…40 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS 준수 상태
Zgodne, bez wyłączenia
REACH SVHC
Nej mSvHC över 0,1 viktprocent

dane tworzywa

기본 재질
Stal
절연재
PA
컬러 코드
blå

Номинальные характеристики IECEx/ATEX

인증 번호(ATEX)
DEMKO03ATEX136028U
인증 번호(IECEX)
IECEXULD13.0005U
Ledararea max. (ATEX)
6 mm²
와이어 단면적 최대(IECEX)
6 mm²
마킹 EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D
Safety notice
Installation instructions:
The potential equalisation (PE) rail modules are suitable for use in housings in atmospheres with flammable gases and dust. For use in areas with flammable gases, these housings must meet the requirements of EN 60079-0 and EN 60079-7. For use in areas with flammable dust, these housings must meet the requirements of EN 60079-0 and EN 60079-31.

When combined with other terminal block ranges and sizes, and when other accessories are used, you must comply with the clearance and creepage distances given.

Regarding accessory use, the manufacturer's instructions must be followed.

List of restrictions:
The PE rail modules are considered one component, with Ex marking when used with the busbar holders of type SH and WEW. When used independently, the above named components are not covered by this certificate.

parametry systemu

버전
do szyn zbiorczych 10 x 3 mm

Additional technical data

설치 권고
Busbar
Direct mounting
장착 유형
przykręcany

Conductors for clamping (rated connection)

결선 단면적, 꼬임, 최소
1 mm²
결선 유형
Clamping yoke
와이어 결선 단면, 가는 꼬임, 최대
10 mm²
와이어 결선 단면, 가는 꼬임, 최소
1 mm²
와이어 결선 단면적, 경질 코어 최대
10 mm²
와이어 결선 단면적, 경질 코어, 최소
1 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
10 mm²
조임 토크, 최대
2.4 Nm
조임 토크, 최소
1.2 Nm
클램프 범위, 최대
10 mm²
클램프 범위, 최소
1 mm²
클램프 스크류
M 4
탈피 길이
19 mm

CSA rating data

와이어 단면적 최대(CSA)
8 AWG
와이어 단면적 최소(CSA)
22 AWG
인증 번호(CSA)
12400-237

Dimensions

TS 35 offset
41 mm

General

설치 권고
Busbar
Direct mounting

Расчетные данные

정격 단면적
6 mm²

dane znamionowe wg UL

인증 번호(UR)
E60693
컨덕터 크기 팩토리 결선 최대(UR)
10 AWG
컨덕터 크기 팩토리 결선 최소(UR)
14 AWG
컨덕터 크기 필드 결선 최대(UR)
10 AWG
컨덕터 크기 필드 결선 최소(UR)
14 AWG

Изображения продукции

그림 제목 02
Изображение изделия
Bildtext-02
Avbildning liknande

Klassificeringar

ETIM 8.0
EC000001
ETIM 9.0
EC000001
ETIM 10.0
EC000001
ECLASS 14.0
27-25-01-16
ECLASS 15.0
27-25-01-16
