ZDUB 2.5-2/4AN/DB OR
ZDUB 2.5-2/4AN/DB OR

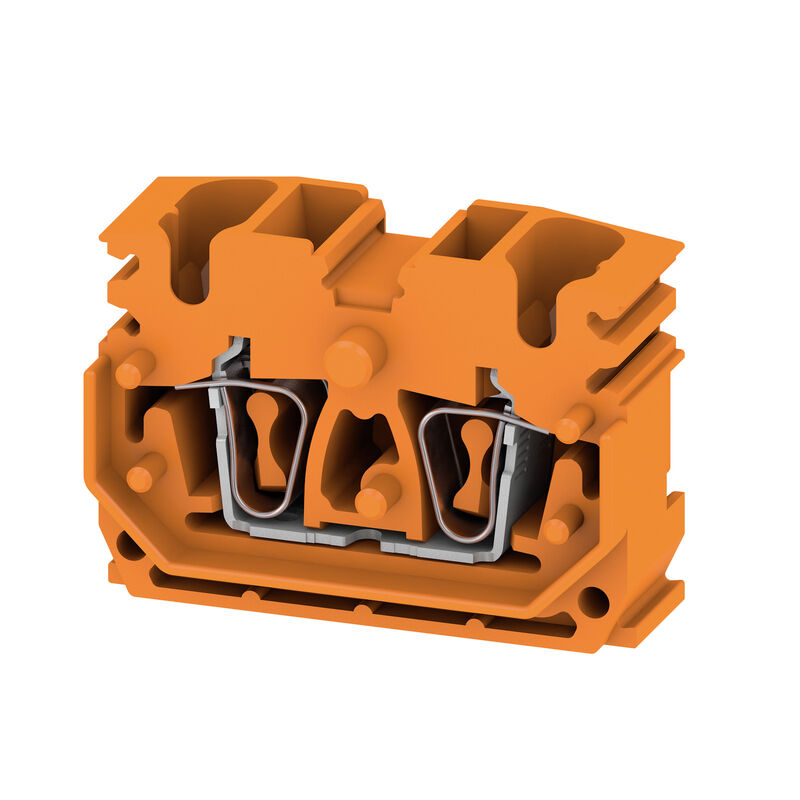

Illustrazione del prodotto

ZDUB 2.5-2/4AN/DB OR

Questo prodotto non è più disponibile.

Morsetto passante, 2.5 mm², Molla autobloccante, Wemid, Montaggio diretto

N. articolo 1704710000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 13 Prodotti correlati 49
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Dati dimensionamento Dati dimensionamento secondo UL Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693
N° certificato (cURusEX)
E184763

Dati generali per l’ordinazione

Versione
Morsetto passante, 2.5 mm², Molla autobloccante, Wemid, Montaggio diretto
N. d’ordine
1704710000
Tipo
ZDUB 2.5-2/4AN/DB OR
GTIN (EAN)
4008190948504
CPZ
100 Pezzo
Stato consegna
Disdetto
Ultima data dell’ordine
/Date(1767135600000)/

Dimensioni e pesi

Profondità
24 mm
Profondità (pollici)
0,945 inch
Posizione verticale
33,5 mm
Altezza (pollici)
1,319 inch
Altezza minima
24 mm
Larghezza
10,2 mm
Larghezza (pollici)
0,402 inch
Lunghezza
33,5 mm
Lunghezza (pollici)
1,319 inch
Masa netto
7,92 g

Temperature

Temperatura ambiente
-60 °C…85 °C
Campo delle temperature di impiego
-50...120 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Materiale di base
Wemid
Szigetelőanyag
Wemid
Colour
arancione
Цвет элементов управления
No
UL 94 éghetőségi osztály
V-0

Dati di dimensionamento IECEx/ATEX

N° certificato (ATEX)
DEMKO16ATEX1808U
N° certificato (IECEX)
IECEXULD16.0036U
Max. spänning (ATEX)
550 V
Corrente (ATEX)
21 A
Ledararea max. (ATEX)
2.5 mm²
Макс. напряжение (IECEX)
550 V
Corrente (IECEX)
21 A
Sezione cavo max (IECEX)
2.5 mm²
Campo delle temperature di impiego
-50...120 °C
Marcatura EN 60079-7
Ex e II
Marcatura Ex 2014/34/EU
II 2 G D

Dati caratteristici del sistema

Versione
Molla autobloccante
può essere ponticellato soltanto nel punto di serraggio
aperto da un lato
Véglap szükséges
Sì
Antal potentialer
1
Antal våningar
1
Numero dei punti di serraggio per piano
4
Keresztkötött szintek belül
No
Mounting rail
TS 35
Funkcja N
No
Функция PE
No
Funkcja PEN
No

Aaltri dati tecnici

개방측
destra
설치 권고
Montaggio diretto
스냅온
Sì
장착 유형
Piastra di montaggio
장착물 유형
nessuno
폭발 테스트 버전
Sì

Conduttori allacciabili (altro collegamento)

Tipo di collegamento, ulteriore collegamento
Molla autobloccante

Conduttori allacciabili (collegamento di dimensionamento)

Calibro a norma 60 947-1
A2
Campo di sezioni, max.
4 mm²
Campo di sezioni, min.
0,13 mm²
Dimensione lama
0,6 x 3,5 mm
Direzione di collegamento
in alto
Lunghezza di spellatura
10 mm
Numero di collegamenti
4
Průřez připojení vodiče, pevné jádro, max.
4 mm²
Průřez připojení vodiče, pevné jádro, min.
0,13 mm²
Průřez připojení vodičů, jemně splétané, min.
0,13 mm²
Průřez připojení vodičů, jemně stáčené, max.
2,5 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,13 mm²
Průřez připojení vodičů, splétané, max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,13 mm²
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,13 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,13 mm²
Tipo di collegamento
Molla autobloccante

Dati dimensionamento secondo CSA

Certificate No. (CSA)
12400-379
Current size C (CSA)
25 A
Průřez vodiče max. (CSA)
12 AWG
Velikost napětí C (CSA)
600 V
Wire cross section min. (CSA)
26 AWG

Generale

Campo delle temperature di impiego, max.
120 °C
Campo delle temperature di impiego, min.
-50 °C
Guida equipaggiata
TS 35
Istruzioni di montaggio
Montaggio diretto
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 26

Dati dimensionamento

Przekrój pomiarowy
2,5 mm²
Tensione nominale
800 V
Rated DC voltage
800 V
Nominal current
24 A
Ток при макс. проводнике
30 A
표준 규격
IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
1,33 mΩ
Znamionowe napięcie udarowe
8 kV
サージ電圧カテゴリー
III
汚染度
3

Dati dimensionamento secondo UL

Certificate No. (cURus)
E60693
Conductor size Factory wiring max. (cURus)
12 AWG
Courant Gr C (cURus)
20 A
Taille du conducteur Câblage d'installation max. (cURus)
12 AWG
Taille du conducteur Câblage d'installation min. (cURus)
26 AWG
Taille du conducteur Câblage d'usine min. (cURus)
26 AWG
Tension Gr C (cURus)
600 V

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
