ZP 2.5/1AN/QV/9

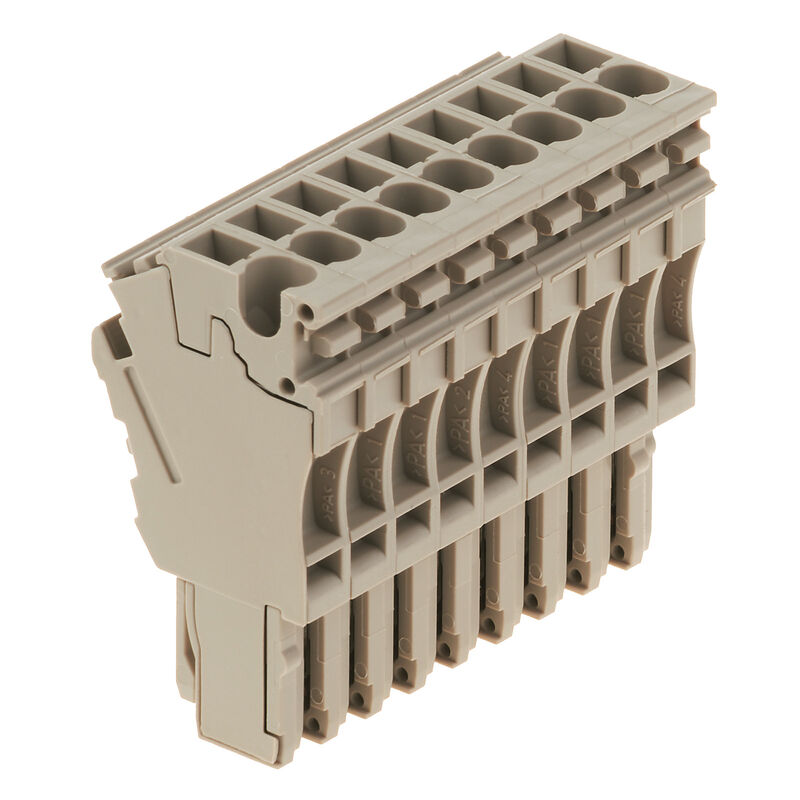

제품 이미지

ZP 2.5/1AN/QV/9

Z-시리즈, 플러그인 커넥터, 진한 베이지색, 직접 장착

N. articolo 1815270000
Download foglio dati Wsparcie inżynieryjne Pobieranie produktów
액세서리 8 액세서리입니다 17 관련 제품 325
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 추가 기술 데이터 클램프용 컨덕터(정격 결선) CSA 등급 데이터 일반 등급 데이터 UL 등급 데이터 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

버전
Z-시리즈, 플러그인 커넥터, 진한 베이지색, 직접 장착
주문 번호
1815270000
유형
ZP 2.5/1AN/QV/9
GTIN(EAN)
4032248342556
수량
20 items

치수 및 중량

깊이
41 mm
깊이 (인치)
1.614 inch
높이
23 mm
높이 (인치)
0.906 inch
너비
45 mm
폭 (인치)
1.772 inch
순중량
33.55 g

온도

보관 온도
-25 °C...55 °C
주변 온도
-5 °C…40 °C
연속 작동 온도, 최소
-50 °C
연속 작동 온도, 최대
120 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

자재 데이터

Materiale di base
Wemid
컬러 코드
진한 베이지색
Classe d'infiammabilità UL 94
V-0

시스템 사양

Versione
커넥터 세트
점프바
플러그형
텐션 스프링 클램프 결선
엔드 커버 플레이트 필요
아니요
전위 수
9
레벨 수
1
레벨당 클램프 지점 개수
1
Piani ponticellati internamente
아니요
PE connection
아니요

추가 기술 데이터

개방측
닫힘
설치 권고
직접 장착
장착 유형
플러그

클램프용 컨덕터(정격 결선)

4 mm²
IEC 60947-1 규격 게이지
A2
결선 단면규격 AWG, 최대
AWG 26
결선 단면규격 AWG, 최소
AWG 12
결선 단면적, 꼬임, 최소
0.13 mm²
결선 방향
상단
결선 수
9
결선 유형
플러그인 결선
블레이드 크기
0.6 x 3.5 mm
와이어 결선 단면, 가는 꼬임, 최대
4 mm²
와이어 결선 단면, 가는 꼬임, 최소
0.13 mm²
와이어 결선 단면적, 경질 코어 최대
4 mm²
와이어 결선 단면적, 경질 코어, 최소
0.13 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
2.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.13 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
2.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.13 mm²
클램프 범위, 최소
0.13 mm²
탈피 길이
10 mm

CSA 등급 데이터

와이어 단면적 최대(cCSAus)
12 AWG
와이어 단면적 최소(cCSAus)
26 AWG
인증 번호(cCSAus)
154685-1460993
전류 크기 C(cCSAus)
20 A
전압 크기 C(cCSAus)
300 V
전압 크기 D(cCSAus)
5 A
전압 크기 D(cCSAus)
600 V

일반

결선 단면규격 AWG, 최대
AWG 26
결선 단면규격 AWG, 최소
AWG 12
극 수
9
설치 권고
직접 장착
표준 규격
IEC 60947-7-1 규격

등급 데이터

Märkarea
2.5 mm²
정격 전압
500 V
인접 단자대에 대한 정격 전압
500 V
클램프 서포트 및 플러그형 시스템의 최대 전압
690 V
Rated DC voltage
500 V
Номинальный ток
24 A
Corrente con conduttore max.
24 A
표준 규격
IEC 60947-7-1 규격
IEC 60947-7-x에 따른 체적 저항률
1.33 mΩ
정격 임펄스 내전압
6 kV
인접 단자대에 대한 정격 임펄스 내전압
6 kV
IEC 60947-7-x 규격 전력 손실
0.77 W

UL 등급 데이터

Certificate No. (cURus)
E60693
Conductor size Factory wiring max. (cURus)
12 AWG
Conductor size Factory wiring min. (cURus)
26 AWG
Conductor size Field wiring min. (cURus)
26 AWG
Corriente Gr C (cURus)
20 A
Current size D (cURus)
5 A
Vezetékméret, terepi vezetékzés max. (cURus)
12 AWG
Voltage size C (cURus)
300 V
Voltage size D (cURus)
600 V

분류

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
